Огнезащита Тизол (МБОР)
Материалы и системы огнезащиты ТИЗОЛ для ТЭЦ, ГРЭС, промышленных и жилых объектов. МБОР, EURO-ЛИТ, ПЛАЗАС: подбор и комплектная поставка по проекту.
Огнезащита Тизол (МБОР) — подразделы
Материалы и системы огнезащиты ТИЗОЛ для ТЭЦ, ГРЭС, промышленных и жилых объектов. МБОР, EURO-ЛИТ, ПЛАЗАС: подбор и комплектная поставка по проекту.
Подробнее о категории
Огнезащита ТИЗОЛ — МБОР и конструктивные системы
Огнезащита ТИЗОЛ объединяет рулонные материалы МБОР, плиты EURO-ЛИТ и системные компоненты. Для стройки важен не отдельный рулон или ведро состава, а комплект, который соответствует подтверждённому конструктивному решению. Воздуховод жилого дома, несущая стальная колонна ТЭЦ и перекрытие паркинга защищаются по разным правилам. Поэтому подбор начинается с конструкции и требуемого предела огнестойкости.
Комплектная поставка ТИЗОЛ по проекту. Рассчитать комплект огнезащиты ТИЗОЛ по спецификации.
Материалы МБОР · Огнезащита воздуховодов · Огнезащита стали · Огнезащита железобетона · Огнезащита дерева · Огнезащита кровли · Компоненты систем
Где применяется и что проверить на объекте
| Объект | Конструкция или участок | Условие выбора |
|---|---|---|
| ТЭЦ, ГРЭС и промышленные корпуса | Несущие конструкции и инженерные сети | Тип конструкции и проект огнезащиты |
| Жилые комплексы | Воздуховоды, паркинги, перекрытия | Разделение EI воздуховода и REI перекрытия |
| Общественные здания | Сталь, бетон и вентиляция | Область применения системы и условия эксплуатации |
| Деревянные конструкции | Предусмотренные покрытия | Отдельная система ЕТ ДРЕВО |
| Кровля по профлисту | Огнестойкая конструкция покрытия | Полный состав кровельного решения |
Материалы, исполнения и основные параметры
| Параметр или группа | Данные для предварительного подбора |
|---|---|
| МБОР | Семейство базальтовых рулонных изделий разных толщин и обкладок. |

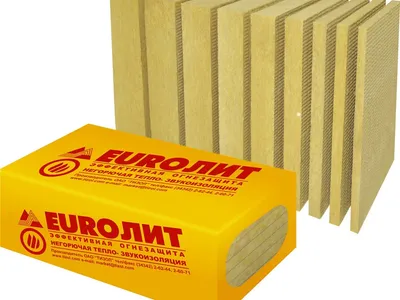

| EURO-ЛИТ | Огнезащитные плиты; марка и плотность определяются системой. |

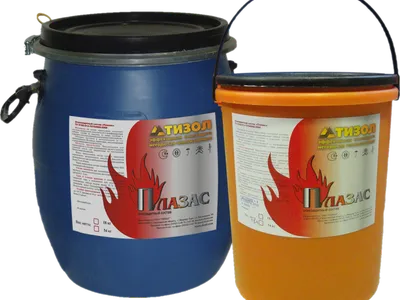

| ПЛАЗАС | Системный клеящий состав, не заменяемый произвольным монтажным клеем. |
| ЕТ ВЕНТ | Конструктивная огнезащита воздуховодов. |
| ЕТ МЕТАЛЛ / ЕТ ПРОФИЛЬ | Разные конструкции огнезащиты стали. |
| ЕТ БЕТОН / ПЛЮС | Отдельные решения для железобетонных конструкций. |
| ЕТ ДРЕВО / ТИЗОЛ-Кровля | Самостоятельные системы со своей областью применения. |
ТИЗОЛ — документы на материалы и системы · ТИЗОЛ — каталоги и инструкции по огнезащите · ТИЗОЛ — проектные параметры ЕТ МЕТАЛЛ и ЕТ ПРОФИЛЬ
Для проектировщика: расчёт и техническое решение
Для проектирования огнезащиты недостаточно выбрать торговую марку и толщину. Необходимо сопоставить защищаемую конструкцию с областью применения документа, проверить основание, крепления, соединения, примыкания и условия монтажа. При подборе фиксируют название системы ТИЗОЛ, её состав и редакцию применимого регламента. Нормы расхода и шаг крепления берут из применимого регламента, а не из усреднённой интернет-таблицы.
При комплектовании нескольких подрядчиков полезно закрепить единое обозначение системы, редакцию регламента и перечень допустимых компонентов. Это уменьшает риск закупки «похожего» материала для части площади. На огнезащиту несущих элементов отдельно собирают геометрию сечения, расчётные условия и данные об основании; коммерческий расчёт площади не заменяет проект огнезащиты.
Для подготовки исходных данных: калькуляторы ССК и база технических документов. Предварительный расчёт не подменяет проект и подтверждённый огнезащитный узел.
Материалы базы знаний ССК: R, EI и REI: выбор огнезащитной системы
Подбор материалов и систем огнезащиты ТИЗОЛ
В этом разделе подбор и комплектация ведутся в номенклатуре ТИЗОЛ. Сначала выбирают систему для защищаемой конструкции, затем формируют ведомость её материалов, толщин и комплектующих. Такой порядок позволяет получить сопоставимое предложение по проекту и сохранить предусмотренный состав огнезащиты.
| Задача или компонент | Материалы и системы ТИЗОЛ | Что зафиксировать в проекте и заказе |
|---|---|---|
| Воздуховоды вентиляции и дымоудаления | Система ЕТ ВЕНТ | Подбор по требуемому EI, типу воздуховода, соединениям, подвесам и области применения документов системы. |
| Стальные колонны, балки и каркасы | ЕТ МЕТАЛЛ · ЕТ ПРОФИЛЬ | Выбор плитной или рулонной конструкции ТИЗОЛ по профилю, ПТМ, расчётным условиям и требуемому пределу. |
| Железобетонные перекрытия и другие предусмотренные конструкции | ЕТ БЕТОН · ЕТ БЕТОН ПЛЮС | Учитывают основание, геометрию, крепёж и применимый регламент; системы не смешивают. |
| Деревянные конструкции | Комплексное покрытие ЕТ ДРЕВО | Состав и монтаж выбирают по документации решения ТИЗОЛ для конкретной деревянной конструкции. |
| Неэксплуатируемая кровля по профлисту | Система ТИЗОЛ-Кровля | Проверяют весь состав кровельной конструкции, параметры настила, крепёж и подтверждённые пожарные показатели. |
| Закупка материалов и комплектующих | Семейство МБОР · Компоненты систем ТИЗОЛ | МБОР, EURO-ЛИТ, ПЛАЗАС и монтажные элементы включают в заказ с точными марками, размерами и единицами количества. |
Комплект ТИЗОЛ формируется по конкретной системе. Совпадение толщины или негорючести у отдельных материалов не подтверждает возможность произвольной замены компонента.
Рассчитать комплект огнезащиты ТИЗОЛ по спецификации.
Количество, размеры и упаковка
| Что считать | База расчёта | Практическое ограничение |
|---|---|---|
| Защищаемая поверхность | По ведомости конструкций и проектной схеме | Для стали учитывают схему обогрева и профиль, для воздуховода — периметр и узлы. |
| Материал огнезащиты | Толщина и число слоёв по системе | Произвольный запас толщины не подтверждает новый R/EI/REI. |
| Клеевой состав и крепёж | Килограммы, штуки и погонные метры по регламенту | Нельзя заменить норму одной системы нормой другой. |
| Поставка | Поэлементная ведомость с единицами и упаковкой | Система не имеет одной универсальной упаковки или средней плотности. |
Геометрический пересчёт нужен для подготовки заявки. Производственные размеры, запас на раскрой, фактическая упаковка и расход системных компонентов подтверждаются отдельно. Расчёт не является обещанием наличия конкретного артикула.
Как записать позицию в спецификации
Используйте полное наименование и отдельные параметры исполнения. Это помогает сравнить предложения поставщиков без скрытой подмены марки, толщины или комплектности.
Шаблон строки: ТИЗОЛ / система / защищаемая конструкция / требуемый R, EI или REI / основание и геометрия / состав и толщины / площадь.
Для МТО, тендера и закупки
| Что указать | Данные для сопоставимого предложения |
|---|---|
| Защищаемая конструкция | Воздуховод, стальная, железобетонная или деревянная конструкция, кровельный узел — с указанием применимой системы ТИЗОЛ. |
| Требование проекта | Нужный предел и критерии R/E/I либо класс пожарной опасности; эти показатели не подменяют друг друга. |
| Исходные размеры | Тип основания, геометрия, толщины, схема воздействия и особые примыкания. |
| Система и редакция документа | Полное название, применимый регламент, комплект и ограничения области применения. |
| Ведомость количества | Площади и расход компонентов в отдельных единицах. |
| Комплектность ТИЗОЛ | Точные марки, исполнения и количество по выбранной системе. Изменения состава оформляют по установленному проектом порядку, без самовольной подмены компонентов. |
| Поставка | Адрес, очередь строительства, дата потребности и ограничения разгрузки. |
| Документы для приёмки | Подтверждение соответствия, маркировка партии и документы, предусмотренные проектом и договором. |
Документы производителя и проектные ресурсы
| Документ | Для чего используется |
|---|---|
| На материал | Технический лист, маркировка и паспорт партии либо иной предусмотренный документ качества. |
| На систему | Применимый регламент, альбом узлов и документы о соответствии именно выбранной конструкции. |
| На комплектность ТИЗОЛ | Спецификация выбранной системы, марки и толщины компонентов, монтажные узлы и применимая редакция регламента. |
| На поставку | Спецификация, количество, упаковка, комплектность и документы, предусмотренные договором. |
ТИЗОЛ — документы на материалы и системы · ТИЗОЛ — каталоги и инструкции по огнезащите · ТИЗОЛ — проектные параметры ЕТ МЕТАЛЛ и ЕТ ПРОФИЛЬ · ТИЗОЛ — система ЕТ БЕТОН · ТИЗОЛ — система ЕТ ДРЕВО · ТИЗОЛ — система ТИЗОЛ-Кровля
ТИЗОЛ — библиотека проектировщика, технические решения и BIM.
Проектные и BIM-материалы ТИЗОЛ используют вместе с регламентом выбранной системы. Наличие модели конкретного узла, её версию и соответствие рабочей документации проверяют перед применением. Библиотека не заменяет сертификат и его приложения.
Монтаж, входной контроль и приёмка
| Этап | Контрольная задача | Что не следует упускать |
|---|---|---|
| До закупки | Сопоставить основание и узел с областью применения системы | Общий сертификат на материал не заменяет подтверждение конструкции. |
| При приёмке | Проверить марки, толщины, партии и комплектность | Не допускать перемешивания похожих исполнений без согласования. |
| До закрытия работ | Зафиксировать толщины, крепления, стыки и узлы | Контроль проводится по проекту и применимому регламенту. |
| После выполнения | Передать документы и сохранить доступ к предусмотренному обслуживанию | Изменения на объекте должны быть отражены в документации. |
Последовательность контроля приведена для планирования закупки и работ. Обязательную технологию монтажа, допустимые условия хранения и применения определяют документы конкретного производителя и проект.
Комплектация и поставка ТИЗОЛ на объект
Пришлите спецификацию ТИЗОЛ — получите предложение по нужной комплектации. Для ТЭЦ, ГРЭС и промышленных предприятий ведомость удобно разделить на воздуховоды, несущие металлоконструкции, железобетон и кровельные участки. Для жилого комплекса — по корпусам, инженерным системам, паркингам и защищаемым конструкциям.
Укажите точные марки и исполнения, размеры, количество, адрес объекта и дату потребности. Основные материалы и предусмотренные системой комплектующие включаются в ведомость отдельными строками. Стоимость, упаковка, график и перечень документов согласуются в коммерческом предложении и спецификации.
Для системной огнезащиты сохраните проектный состав ТИЗОЛ: материал, клеящий состав, крепления и узлы должны соответствовать применимому регламенту. Вопросы по неполному обозначению позиции уточняются до заказа, а не заменяются догадкой о похожем изделии.
Отправить спецификацию ТИЗОЛ в ООО ССК · Все материалы ТИЗОЛ на tdssk.ru
Связанные разделы и материалы ТИЗОЛ
Материалы МБОР · Огнезащита воздуховодов · Огнезащита металлоконструкций · Огнезащита железобетонных конструкций · Огнезащита деревянных конструкций · Огнезащита кровли · Компоненты систем огнезащиты · Каталог производителя ТИЗОЛ на tdssk.ru
Вопросы проектировщика и закупщика
Как заказать огнезащиту ТИЗОЛ комплектом?
Передайте проектную ведомость с названием системы, защищаемой конструкцией, требуемым пределом, толщинами и площадью. В предложение включают основной материал, предусмотренные составы, монтажные элементы и документы по согласованной спецификации.
Можно ли закупать только МБОР или EURO-ЛИТ?
Можно сформировать заявку на отдельный материал. Для его применения в огнезащите необходимо сохранить исполнение и весь остальной состав, предусмотренный документацией выбранной системы ТИЗОЛ.
НГ и EI — одно и то же?
Нет. Негорючесть характеризует материал, а EI — предельные состояния конструкции при огневом воздействии. Необходимый результат подтверждают документами системы, а не названием рулона.
Почему для сметы недостаточно площади?
Нужны геометрия, количество слоёв, стыки, узлы, расход состава и крепления по регламенту. При одинаковой площади разные конструкции требуют разной комплектации.
Справочная информация. Материал предназначен для предварительного подбора и подготовки заявки. Для проектирования, закупки и монтажа применяйте актуальные документы производителя на конкретную марку, исполнение и систему, а также требования проекта. Комплектность, толщины и монтажные узлы системы ТИЗОЛ должны соответствовать применимой технической документации; самовольная замена компонентов не предусмотрена.
