Стеклопластик и стеклоткань
Рулонный стеклопластик РСТ и стеклоткани для предусмотренных покровных и технических слоёв. Комплектация изоляции трубопроводов и оборудования ISOTEC.
Подробнее о категории

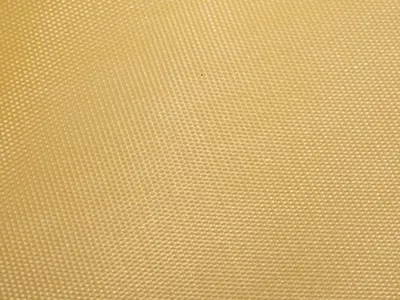

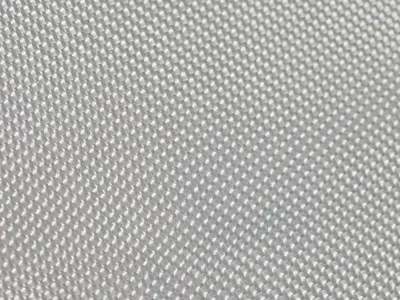

Стеклопластик РСТ и стеклоткань для технической изоляции
Рулонный стеклопластик и стеклоткань выбирают по функции наружного или технического слоя. Стеклопластик РСТ представляет собой гибкий материал на стекловолокнистой основе со связующим, а стеклоткань — тканый материал без автоматического переноса свойств готовой полимерной оболочки. Для трубопроводов и оборудования отдельно подбирают основной теплоизоляционный слой и его защиту: прочность оболочки не заменяет расчёт толщины изоляции.
Подбор по проектной ведомости. Передать спецификацию для комплектации и сравнения решений ISOTEC.
Стеклопластик РСТ-120Л · РСТ-240Л · РСТ-430 · РСТ-700Л · Стеклоткань Т-13 · Стеклоткань Т-23
Где применяется и что проверить на объекте
| Объект | Конструкция или участок | Условие выбора |
|---|---|---|
| Тепловые сети | Покровный слой теплоизоляции | Влажность, наружная среда и крепление |
| Промышленное оборудование | Поверхности под проектной оболочкой | Температура именно покровного слоя |
| Реконструкция | Восстановление повреждённой защиты | Совместимость с существующей изоляцией |
| Технические изделия | Применение стеклоткани | Точная марка ткани и назначение по документации |
Материалы, исполнения и основные параметры
| Параметр или группа | Данные для предварительного подбора |
|---|---|
| РСТ | Рулонный стеклопластик на стекловолокнистой основе со связующим; состав зависит от марки. |
| Стеклоткань | Самостоятельный тканый материал. Не является синонимом готового стеклопластика РСТ. |
| Марка | Буквы и цифры полного обозначения сохраняют в заявке; одной плотности недостаточно. |
| Температура | Проверяют температуру покрытия, а не только температуру среды в трубе. |
| Влагозащита | Функция зависит от материала и устройства стыков. Не приравнивается автоматически к герметичной пароизоляции. |
| Размеры и упаковка | Ширина, длина рулона и площадь подтверждаются по паспорту выбранной марки. |
СЗИМ — технические условия на рулонный стеклопластик РСТ · ISOTEC — альбомы технических решений · ISOTEC — технические листы
Для проектировщика: расчёт и техническое решение
Проектный покровный и крепёжный узел увязывают с толщиной и формой основной изоляции. Проверяют температуру наружной поверхности, материалы стыков, условия среды, опоры и возможность разборки в зоне обслуживания. Защитная оболочка и крепление не устраняют ошибки теплотехнического расчёта и не меняют автоматически допустимую температуру утеплителя.
Для подготовки исходных данных: калькуляторы ССК и база технических документов. Предварительный расчёт не подменяет проект и подтверждённый огнезащитный узел.
Материалы базы знаний ССК: Как выбрать систему изоляции трубопровода и оборудования
Приоритетная альтернатива ISOTEC: подбор и условия замены
ООО ССК в первую очередь рассматривает ISOTEC для технической изоляции объекта. Ниже указаны направления подбора; окончательное решение зависит от проекта и документации выбранной системы.
| Задача | Куда перейти | Условие технического сравнения |
|---|---|---|
| Основная изоляция под оболочкой | Маты ISOTEC Wired Mat | Совместное комплектование, а не замена стеклопластика минеральной ватой. |
| Прямые участки труб | Цилиндры ISOTEC Section | После расчёта изоляции определяется наружный размер покрытия. |
| Инженерная система с заводской защитой | ISOTEC FLEX и покровные решения | Проверяется целая система: основа, покрытие, швы и условия эксплуатации. |
ISOTEC не объявляется прямым аналогом стеклоткани или РСТ. Переход ведёт к подбору теплоизоляционного слоя либо другой оболочечной системы по проекту.
Количество, размеры и упаковка
| Что считать | База расчёта | Практическое ограничение |
|---|---|---|
| Основная геометрия | Наружный размер собранной теплоизоляции | Учесть толщину, опоры и доступ к разъёмным узлам. |
| Фасонные детали | Штуки по форме и размеру | Отводы, тройники и примыкания требуют отдельного обозначения. |
| Расход компонентов | Лента в погонных метрах, состав в кг/л, крепёж в штуках | Рабочие единицы не смешивают с площадью основного материала. |
| Упаковка | После подтверждения артикула | Условия и срок поставки рассчитывают по реальной комплектности. |
Геометрический пересчёт нужен для подготовки заявки. Производственные размеры, запас на раскрой, фактическая упаковка и расход системных компонентов подтверждаются отдельно. Расчёт не является обещанием наличия конкретного артикула.
Как записать позицию в спецификации
Используйте полное наименование и отдельные параметры исполнения. Это помогает сравнить предложения поставщиков без скрытой подмены марки, толщины или комплектности.
Шаблон строки: Марка РСТ/стеклоткани / ширина и длина рулона / площадь / температура поверхности покрытия / условия размещения / требуемые документы.
Для МТО, тендера и закупки
| Что указать | Данные для сопоставимого предложения |
|---|---|
| Марка и исполнение | Полное название материала, плотностная группа при наличии, покрытие и форма изделия. |
| Объект и геометрия | Наружный диаметр трубы либо размеры оборудования, воздуховода или резервуара. |
| Температурный режим | Нормальная, минимальная и максимальная температуры с учётом длительности пиков. |
| Условия среды | Помещение или улица, влажность, доступ к обслуживанию и механические воздействия. |
| Толщина | Заданная проектом либо подлежащая расчёту по указанному критерию. |
| Объём и единицы | Погонные метры, м² и штуки по маркам; фасонные узлы отдельно. |
| Замена на ISOTEC | Исходная спецификация, обязательные показатели и порядок согласования. |
| Сроки и документы | Дата потребности на площадке, адрес, упаковка, разгрузка и требования входного контроля. |
Документы производителя и проектные ресурсы
| Документ | Для чего используется |
|---|---|
| На материал | Технический лист, маркировка и паспорт партии либо иной предусмотренный документ качества. |
| На систему | Применимый регламент, альбом узлов и документы о соответствии именно выбранной конструкции. |
| На альтернативу | Таблица отличий исходного решения и ISOTEC; расчёт и согласование в объёме требований проекта. |
| На поставку | Спецификация, количество, упаковка, комплектность и документы, предусмотренные договором. |
СЗИМ — технические условия на рулонный стеклопластик РСТ · ISOTEC — альбомы технических решений · ISOTEC — технические листы
ISOTEC — технические листы · ISOTEC — альбомы технических решений · ISOTEC — BIM-материалы
BIM-библиотека помогает работать с проектными данными, но не подтверждает автоматически допустимость узла. Наличие модели конкретного изделия, её свойства и совместимость с программой проверяют перед использованием. Сертификат оценивают вместе с областью действия и применимыми приложениями.
Монтаж, входной контроль и приёмка
| Этап | Контрольная задача | Что не следует упускать |
|---|---|---|
| До заказа | Проверить размеры всей изоляционной конструкции | Не использовать диаметр голой трубы как размер кожуха. |
| При приёмке | Маркировка, геометрия, комплект деталей и состояние покрытия | Не переносить свойства одного металла или полимера на другой. |
| При сборке | Стыки, сопряжения, крепления и отсутствие повреждения изоляции | Узел выполняется по проекту, а не по универсальному шагу. |
| В эксплуатации | Доступность обслуживания и сохранность защитного слоя | Повреждённая оболочка требует восстановления подходящими материалами. |
Последовательность контроля приведена для планирования закупки и работ. Обязательную технологию монтажа, допустимые условия хранения и применения определяют документы конкретного производителя и проект.
Комплектация и поставка на объект
Пришлите ведомость — получите предложение по конкретному объекту. Для ТЭЦ, ГРЭС, ГОК и промышленного предприятия можно разбить перечень по участкам, диаметрам, температурным режимам и очередям монтажа. Для жилого или общественного здания — по инженерным системам и защищаемым конструкциям.
Укажите адрес, требуемую дату на площадке, условия разгрузки и перечень обязательных документов. При рассмотрении альтернативы отметьте, какие проектные показатели неизменны. Марки, состав комплекта, стоимость и график поставки фиксируются в коммерческом предложении и спецификации.
Отправить спецификацию в ООО ССК · Посмотреть каталог ISOTEC
Связанные разделы каталога
Техническая изоляция · Isotec · Прошивные маты Isotec · Цилиндры навивные Isotec · Защитные покрытия и оболочки · Кожухи · Бандажи
Вопросы проектировщика и закупщика
Можно ли выбирать покрытие по температуре теплоносителя?
Недостаточно: необходимо определить температуру самого покрытия и проверить внешние воздействия, стыки и совместимость материалов.
ISOTEC заменяет кожух или крепёж?
Нет. Обычно ISOTEC выбирают как основной изоляционный слой, а оболочку и крепление комплектуют дополнительно по проекту.
Что нужно для расчёта количества?
Наружная геометрия изоляции, длины, фасонные узлы, способ крепления и предусмотренные проектом припуски. Универсальный расход без этих данных не назначается.
Справочная информация. Материал предназначен для предварительного подбора и подготовки заявки. Для проектирования, закупки и монтажа применяйте актуальные документы производителя на конкретную марку, исполнение и систему, а также требования проекта. Сравнение с ISOTEC не является разрешением на автоматическую замену проектной марки.
