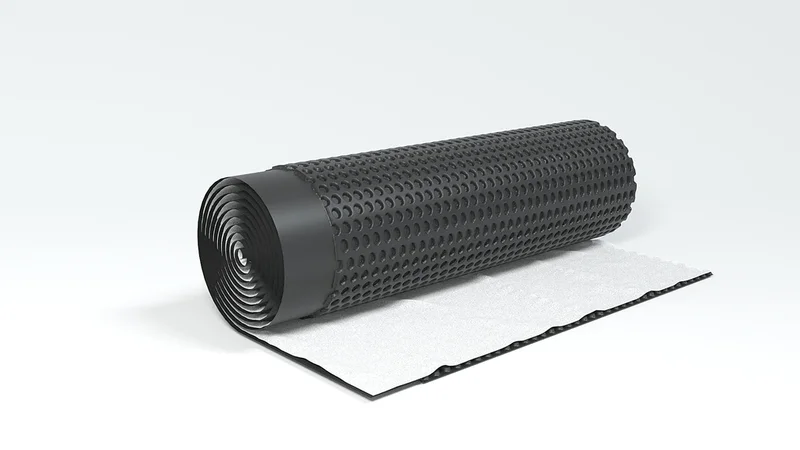

PLASTGUARD Geo — профилированная мембрана с геотекстилем

PLASTGUARD Geo — профилированная мембрана с геотекстилем — дренажно-защитный рулонный материал: профилированное HDPE-полотно формирует путь отвода воды, а прикреплённый геотекстиль фильтрует поступающий поток.

Наименование, состав и назначение

Точное название — PLASTGUARD Тип Geo, ассортимент ПЕНОПЛЭКС. Нетканое полотно термически закреплено на вершинах выступов. Geo отличается от обычных 400/500 не просто массой, а наличием фильтрующего слоя; этот слой должен сохранять непрерывность на стыках.

Технические характеристики

Где применяется и в каких конструктивах

Размеры, толщина и упаковка

Форматы взяты из официального каталога, площади вычислены как ширина × длина; массу полотна рассчитали по номинальной поверхностной массе. Это не вес брутто. В руководстве встречаются и другие ширины исполнения Geo — перед поставкой проверяют этикетку. Транспортный объём рулона не равен площади, умноженной на высоту выступа.

Как выбрать исполнение

Для Geo выбирают не только прочность, но и пропускную способность под расчётным давлением, фильтрующие свойства геотекстиля и геометрию пути воды. Если вода не имеет выхода, наличие профилированного зазора само по себе проблему подтопления не решит.

Температуры и условия производства работ

Численный рабочий и монтажный диапазоны именно этих исполнений не установлены из доступной первичной таблицы. Рекламное указание «всесезонность» не заменяет температуру допуска. Перед зимней укладкой проверяют техлист мембраны, гибкость при раскатывании и температурные условия соединительных лент; лёд и вода в зоне соединения недопустимы.

Горючесть и пожарные ограничения

Пожарная классификация в проверенной таблице не приведена. HDPE-мембрану нельзя объявлять негорючей, использовать как противопожарную отсечку или приписывать ей REI кровли. Группа горючести и допустимость применения подтверждаются действующим документом именно на выбранную марку.

Монтаж: подготовка, укладка и контроль

1. Подготовить и выровнять основание, убрать острые включения. Под плитой выполнить проектное уплотнение песчаной или песчано-гравийной подготовки.
2. Разметить сток и сопряжения. Не применять универсальную команду «шипами вниз» ко всем конструкциям: руководство различает кровлю, дорожку, стену и основание под плитой.
3. На горизонтальных дренажных узлах Geo ориентировать геотекстилем к фильтруемому слою; на стене он должен отделять дренажное пространство от грунта.
4. Сформировать нахлёст по руководству 120–150 мм, то есть 4–5 рядов выступов; совместить профиль «шип-в-шип».
5. На нахлёсте предварительно отделить геотекстиль от кромки, соединить основу и восстановить сплошной фильтрующий слой.
6. Верхний край вертикального полотна закрепить прижимной рейкой выше границы защищаемых слоёв, не пробивая рабочую гидроизоляцию произвольным крепежом.
7. Проверить целостность полотна, края и проходки до обратной засыпки или устройства вышележащего слоя; последующие работы вести без повреждения мембраны.

ТУ / ГОСТ, сертификаты и технический лист

В официальном магазине опубликованы отдельные ссылки «Технический лист» и «Руководство по монтажу». Числа и монтажные указания в этой карточке привязаны к марке, а не ко всему семейству PLASTGUARD. Производственный ТУ, пожарный сертификат, толщину основы и статус поставляемого исполнения необходимо проверить в документах партии; характеристики материалов PLASTFOIL сюда не переносятся.

• PLASTGUARD 400 / 500 / GEO — таблица официального магазина
• PLASTGUARD — руководство по монтажу, конструкции и технические данные
• PLASTGUARD — официальный каталог ПЕНОПЛЭКС

Нормативные документы и применение в проекте

• СП 17.13330.2017 «Кровли» — Состав кровельной конструкции, вентиляция, водоотвод и узлы.
• СП 71.13330.2017 «Изоляционные и отделочные покрытия» — Производство и приёмка изоляционных работ; совместно с рабочей документацией.
• ГОСТ 32804-2014 — Общие требования к геосинтетическим материалам для фундаментов, опор и земляных работ; применимость определяется функцией изделия.

Норматив на проектирование, стандарт на продукцию и метод испытания решают разные задачи. Упоминание ГОСТ или СП в карточке не заменяет документ о соответствии конкретной поставки. При выпуске рабочей документации проверяют действующую редакцию и дату введения изменений.

Системные решения и материалы производителя

• PLASTGUARD — руководство по монтажу, конструкции и технические данные
• ПЕНОПЛЭКС ИНВЕРС УОЛК — системное решение
• ПЕНОПЛЭКС ФУНДАМЕНТ КОНТУР — системное решение

Аналоги и альтернативы по задаче

• PLASTGUARD 400/500 — функционально близкое семейство, но наличие геотекстиля меняет задачу слоя. Это не автоматическая замена по цене или площади.
• Отдельный геотекстиль и зернистый дренажный слой могут рассматриваться как другая конструктивная схема только по проекту, а не как эквивалент одного рулона.

Сопутствующие товары и связанные разделы

• ПЕНОПЛЭКС ОСНОВА — теплоизоляционный материал; марку для нагруженного узла назначают расчётом, а не по этому общему соседству товаров.
• TERRAISOL / TERRAISOL ЭКО — самостоятельный геотекстиль для предусмотренных разделительных и защитных слоёв.
• Прижимные рейки и одно-/двухсторонние ленты PLASTGUARD — комплект по руководству, не обычный канцелярский скотч.
• PLASTGUARD · Геосинтетика

Практические вопросы

Можно заменить основной гидроизоляционный ковёр одной профилированной мембраной?

Не автоматически. Защита или дренирование основной гидроизоляции и создание напорного водонепроницаемого контура — разные задачи; решение принимается по системе и узлам.

Какая сторона должна смотреть вверх?

Это зависит от конструкции. Под плитой, на дорожке, в кровле и на вертикальной стене ориентация различается. Для Geo отдельно обеспечивают работу фильтрующего геотекстиля.

Подбор и поставка в ООО «ССК»

Для подбора сообщите тип конструкции, площадь, глубину заложения или кровельную нагрузку, марку основной гидроизоляции, схему дренажа и формат рулона. Понадобятся длины примыканий и соединений для расчёта реек и лент.

Для расчёта отправьте спецификацию или схему узла. Объём, комплектацию и доставку по России согласуют в коммерческом предложении; актуальные цену, остатки и срок поставки уточняют перед заказом.

Справочная информация. Карточка предназначена для предварительного подбора и подготовки спецификации, а не для замены проекта. Для закупки и монтажа сверяйте исполнение, маркировку партии, действующие документы и актуальную инструкцию изготовителя. Неподтверждённые значения не следует принимать за нулевые или за отсутствие требований.
