Скорлупа ППУ для труб — подбор диаметра и толщины
Скорлупу ППУ подбирают по наружному диаметру трубы и требуемой толщине теплоизоляции. Повороты, переходы и арматуру считают отдельно: одинаковый метраж прямых участков не означает одинаковый комплект на объект. В запросе цены необходимо фиксировать длину элемента, число сегментов, тип стыка и покрытие, чтобы сравнивать одинаковые изделия.
Подбор по проектной ведомости. Передать спецификацию для комплектации и сравнения решений ISOTEC.

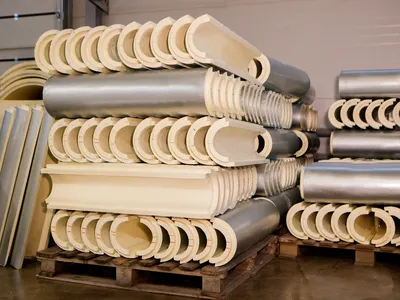

Скорлупа ППУ Ø57 · Скорлупа ППУ Ø108 · Скорлупа ППУ Ø159 · Скорлупа ППУ Ø219 · Скорлупа ППУ Ø325 · Большие диаметры
Где применяется и что проверить на объекте
| Объект | Конструкция или участок | Условие выбора |
|---|---|---|
| Прямые трубопроводы | Сегментная изоляция | Наружный диаметр трубы |
| Ремонт существующей изоляции | Замена повреждённых элементов | Фактическая геометрия и стыки |
| Участки с покрытием | Оболочка поверх скорлупы | Наружный размер и погодозащита |
| Промышленная ведомость | Несколько диаметров | Раздельный расчёт каждой строки |
Материалы, исполнения и основные параметры
| Параметр или группа | Данные для предварительного подбора |
|---|---|
| Диаметры в каталоге ССК | Отдельные карточки для Ø32, 57, 63, 76, 89, 108, 114, 133, 159, 219 и 325 мм; крупные диаметры рассматриваются отдельно. |
| Размер для заказа | Диаметр трубы × толщина × длина элемента. |
| Сегменты | Количество частей и форма замка подтверждаются на конкретное изделие. |
| Покрытие | Уточняют наличие и материал, не подменяя его словом «фольгированная». |
| Физические свойства | Технический лист изготовителя — обязательное основание для λ, плотности, температуры и прочности. |
| Комплектность | Отдельно считают отводы, переходы, крепление и оболочку. |
ISOTEC — Цилиндр / Section · ISOTEC — FLEX EF · ISOTEC — альбомы технических решений
Для проектировщика: расчёт и техническое решение
При расчёте проверяют геометрию, температурный режим и характеристику λ при соответствующей средней температуре слоя. Для холодной системы дополнительно рассматривают пароперенос, опоры, швы и наружную влажность; для горячей — тепловой поток, температуру доступной поверхности и защитный кожух. Максимальная температура материала и температура его монтажного клея или покрытия рассматриваются отдельно.
Для подготовки исходных данных: калькуляторы ССК и база технических документов. Предварительный расчёт не подменяет проект и подтверждённый огнезащитный узел.
Материалы базы знаний ССК: Как выбрать систему изоляции трубопровода и оборудования · Техническая изоляция в холодном климате: расчёт и защита
Приоритетная альтернатива ISOTEC: подбор и условия замены
ООО ССК в первую очередь рассматривает ISOTEC для технической изоляции объекта. Ниже указаны направления подбора; окончательное решение зависит от проекта и документации выбранной системы.
| Задача | Куда перейти | Условие технического сравнения |
|---|---|---|
| Прямой трубопровод | ISOTEC Section | Сопоставить не только диаметр, но и расчётную толщину, влагорежим и наружную защиту. |
| Вырезной минераловатный цилиндр | ISOTEC Shell | Допустимость определяется условиями объекта, а не сходством формы. |
| Холодная труба в инженерной системе | ISOTEC FLEX EF | Нужен расчёт конденсации и герметичная система швов. |
Покупная толщина скорлупы ППУ не переносится автоматически на цилиндр ISOTEC. Новую толщину и комплект материалов назначают расчётом.
Количество, размеры и упаковка
| Что считать | База расчёта | Практическое ограничение |
|---|---|---|
| Прямые участки | Погонные метры по каждому наружному диаметру трубы | Толщина, длина изделия и упаковка — для конкретной строки. |
| Число элементов | Длина участка / длина элемента с округлением до целых изделий | Резка, отходы и комплектность подтверждаются картой раскроя. |
| Фасонные узлы | Отдельные позиции: отвод, тройник, арматура, фланец | Не включаются автоматически в метраж прямой трубы. |
| Покровный слой | По наружному размеру изоляции | Припуски, стыки и фасонные детали рассчитываются отдельно. |
Геометрический пересчёт нужен для подготовки заявки. Производственные размеры, запас на раскрой, фактическая упаковка и расход системных компонентов подтверждаются отдельно. Расчёт не является обещанием наличия конкретного артикула.
Как записать позицию в спецификации
Используйте полное наименование и отдельные параметры исполнения. Это помогает сравнить предложения поставщиков без скрытой подмены марки, толщины или комплектности.
Шаблон строки: Скорлупа ППУ / Ø трубы / толщина / длина элемента / покрытие / число сегментов / ___ пог. м / документы изготовителя.
Для МТО, тендера и закупки
| Что указать | Данные для сопоставимого предложения |
|---|---|
| Назначение | Тип сооружения, трубопровода или оборудования и условия его работы. |
| Изготовитель и изделие | Полная марка, технические условия и документы поставки. |
| Размеры | Диаметр или габариты, толщина, длина и конструкция стыка. |
| Температура и влага | Рабочий режим, размещение и возможное увлажнение. |
| Покрытие и крепёж | Уточнить, что включено в комплект, а что заказывается отдельно. |
| Количество | Рабочие единицы по каждой позиции; упаковку подтверждают после выбора изделия. |
| Альтернативная конструкция | Отдельно указать возможность расчёта варианта ISOTEC. |
| Объект и график | Адрес, дата потребности, разгрузка и требования к документам. |
Документы производителя и проектные ресурсы
| Документ | Для чего используется |
|---|---|
| На материал | Технический лист, маркировка и паспорт партии либо иной предусмотренный документ качества. |
| На систему | Применимый регламент, альбом узлов и документы о соответствии именно выбранной конструкции. |
| На альтернативу | Таблица отличий исходного решения и ISOTEC; расчёт и согласование в объёме требований проекта. |
| На поставку | Спецификация, количество, упаковка, комплектность и документы, предусмотренные договором. |
ISOTEC — Цилиндр / Section · ISOTEC — FLEX EF · ISOTEC — альбомы технических решений
ISOTEC — технические листы · ISOTEC — альбомы технических решений · ISOTEC — BIM-материалы
BIM-библиотека помогает работать с проектными данными, но не подтверждает автоматически допустимость узла. Наличие модели конкретного изделия, её свойства и совместимость с программой проверяют перед использованием. Сертификат оценивают вместе с областью действия и применимыми приложениями.
Монтаж, входной контроль и приёмка
| Этап | Контрольная задача | Что не следует упускать |
|---|---|---|
| При приёмке | Марка, размеры, исполнение, маркировка и документы партии | Похожее название не означает одинаковую температуру и область применения. |
| Перед монтажом | Основание, влажность и комплектующие | Повреждённую или намокшую изоляцию оценивают до закрытия кожухом. |
| При устройстве слоя | Толщина, стыки, удержание и непрерывность покрытия | Сильное сжатие материала не заменяет корректный раскрой. |
| Перед сдачей | Примыкания, обслуживаемые узлы и документы | Монтажная схема должна соответствовать проекту и инструкции выбранной системы. |
Последовательность контроля приведена для планирования закупки и работ. Обязательную технологию монтажа, допустимые условия хранения и применения определяют документы конкретного производителя и проект.
Комплектация и поставка на объект
Пришлите ведомость — получите предложение по конкретному объекту. Для ТЭЦ, ГРЭС, ГОК и промышленного предприятия можно разбить перечень по участкам, диаметрам, температурным режимам и очередям монтажа. Для жилого или общественного здания — по инженерным системам и защищаемым конструкциям.
Укажите адрес, требуемую дату на площадке, условия разгрузки и перечень обязательных документов. При рассмотрении альтернативы отметьте, какие проектные показатели неизменны. Марки, состав комплекта, стоимость и график поставки фиксируются в коммерческом предложении и спецификации.
Отправить спецификацию в ООО ССК · Посмотреть каталог ISOTEC
Связанные разделы каталога
ППУ изоляция · Отводы ППУ · Кожухи · Бандажи · Цилиндры навивные Isotec · Цилиндры вырезные Isotec
Вопросы проектировщика и закупщика
Можно ли сразу заменить проектную марку на ISOTEC?
Сначала сравнивают назначение, расчётные характеристики, геометрию, покрытие и монтаж. Для проекта требуется установленный порядок согласования, а не только согласие на похожее торговое название.
Почему нельзя сравнивать только цену за м²?
Толщина, упаковка, отходы, крепление, оболочка и транспорт влияют на стоимость всей конструкции. Предложения следует приводить к одной задаче и одним рабочим единицам.
Как получить расчёт по объекту?
Передайте спецификацию, размеры, температурные режимы, условия среды, требования к документам и дату потребности. Сложные и фасонные участки лучше выделить отдельно.
Справочная информация. Материал предназначен для предварительного подбора и подготовки заявки. Для проектирования, закупки и монтажа применяйте актуальные документы производителя на конкретную марку, исполнение и систему, а также требования проекта. Сравнение с ISOTEC не является разрешением на автоматическую замену проектной марки.
