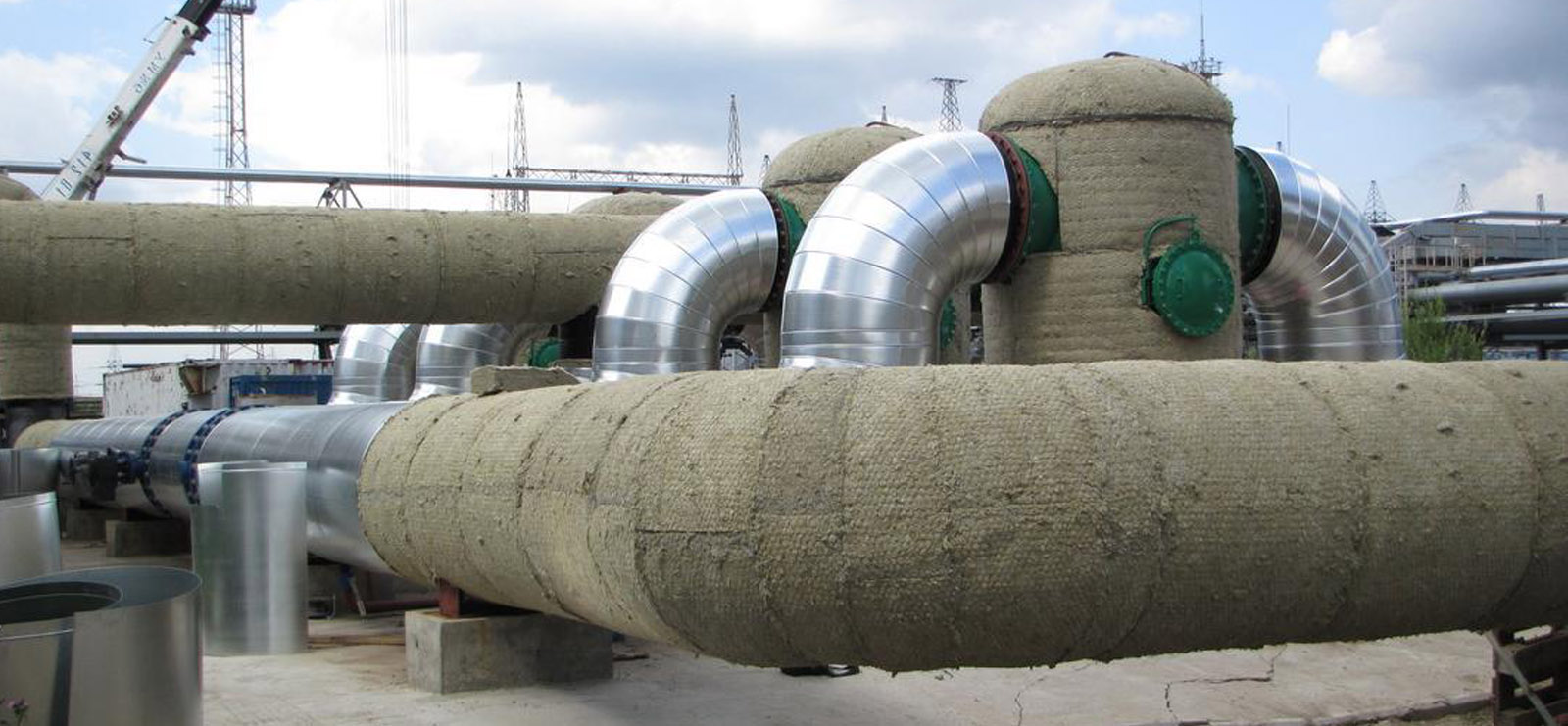

Техническая изоляция для Сибири, Урала и ХМАО: как защитить трубопровод от теплопотерь, конденсата и промерзания
В холодном регионе опасно выбирать изоляцию по одному правилу: «чем толще, тем лучше». Горячая магистраль теряет энергию, холодная собирает конденсат, водопровод при остановке может замёрзнуть, а наружная минераловатная система теряет расчётные свойства при намокании. Для каждого сценария нужен свой критерий расчёта.
На tdssk.ru собраны техническая изоляция, решения ISOTEC, K-FLEX, ROCKWOOL, ТИЗОЛ и ППУ. Для расчётной части есть инженерные калькуляторы, включая калькулятор технической изоляции ISOTEC.
1. Сибирь — не одна расчётная температура
Фраза «объект в Сибири» для проектировщика почти ничего не определяет. Климатические параметры берут для конкретного населённого пункта и режима. С 9 сентября 2025 года действует СП 131.13330.2025 «Строительная климатология», заменивший редакцию 2020 года. В нём содержатся температуры, влажность, ветер и другие данные для проектирования.
| Исходное условие | Почему нельзя брать «среднее по Сибири» | Что использовать |
|---|---|---|
| Расчётная наружная температура | Томск, Сургут, Екатеринбург, Норильск и Якутск имеют разные климатические параметры. | Конкретный населённый пункт по СП 131.13330.2025. |
| Ветер | Теплоотдача наружной поверхности зависит от скорости воздуха. | Проектные условия площадки и методику СП 61. |
| Влажность | Для холодных труб определяет точку росы. | Расчётную влажность помещения/наружного воздуха по задаче. |
| Продолжительность простоя | Определяет запас времени до замерзания среды. | Реальный аварийный и технологический сценарий. |
| Осадки/обледенение | Влияют на покровную конструкцию и обслуживание. | Условия площадки, тип оболочки и герметизация стыков. |
2. Четыре разные задачи — четыре разных расчёта
Главная ошибка — считать толщину один раз и применять её для всех труб одинакового диаметра. СП 61.13330.2012 позволяет решать разные задачи: ограничение теплового потока, заданная температура наружной поверхности, предотвращение конденсации, изменение температуры продукта и защита от замерзания при заданном режиме.
| Режим | Главный риск | Что определяет решение |
|---|---|---|
| Горячий трубопровод непрерывной работы | Теплопотери, высокая температура поверхности | λ при расчётной температуре, толщина по СП 61, температура применения, покровный слой. |
| Холодоснабжение / холодильный контур | Конденсат и проникновение водяного пара | Температура поверхности, влажность, μ, герметичность швов и опор. |
| Водопровод с остановками | Промерзание при простое | Время простоя, объём воды, наружная температура, ветер, толщина; при необходимости обогрев/циркуляция. |
| Наружная промышленная трасса | Осадки, ветер, УФ, механическое повреждение | Покровный слой, крепление оболочки, швы, эксплуатационные нагрузки. |
| Оборудование / резервуар | Мостики, сложная геометрия, обслуживание | Маты/плиты, крепёж, люки и съёмные участки, защита от увлажнения. |
| Периодический высокотемпературный режим | Термоциклы и температурные пики | Максимальная допустимая температура конкретного материала и системы. |
3. Почему 50 мм не являются универсальным ответом
Тепловое сопротивление зависит от геометрии трубы, теплопроводности при рабочей температуре, окружающей среды и наружной теплоотдачи. Поэтому цилиндр 50 мм на трубе с +60 °C в помещении и те же 50 мм на наружном паропроводе при сильном морозе — две разные задачи. Нельзя также переносить толщину с одного материала на другой только потому, что оба называются «минеральная вата».
Подробная методика исходных данных уже разобрана в статье «Теплоизоляция трубопроводов: как рассчитать толщину по СП 61.13330.2012».
4. Теплопроводность нужно сравнивать при сопоставимой температуре
λ меняется с температурой. Паспортная цифра при 0 или +10 °C не описывает поведение материала на горячей поверхности +300 °C. Для минераловатных цилиндров и матов производитель обычно публикует несколько значений λ(T); именно их используют при инженерном сравнении.
Для холодных систем важна не только λ, но и сопротивление диффузии водяного пара μ. Высокое μ помогает ограничить поступление влаги к холодной поверхности, однако слабое место системы — швы, опоры и проходки — способно обнулить преимущество самого материала.
| Решение | Подтверждённый ориентир | Где рационально рассматривать |
|---|---|---|
| ISOTEC FLEX EF | λ при 0 °C ≤ 0,034 Вт/(м·К), при +40 °C ≤ 0,038; μ не менее 8000; группа горючести Г1 по карточке производителя. | Холодоснабжение, ОВК, трубопроводы и оборудование в пределах условий конкретного исполнения. |
| K-FLEX ST | Для трубок официальный каталог K-FLEX указывает диапазон до +110 °C; для толщин ≤25 мм λ0=0,033 Вт/(м·К), μ≥10000 (для соответствующего рынка/исполнения). | Холодные и умеренно горячие инженерные системы; обязательно сверять российскую карточку конкретной поставки. |
| Минераловатные цилиндры/маты ISOTEC, ROCKWOOL, ТИЗОЛ | Негорючие/технические исполнения и высокая температурная область зависят от конкретной марки. | Горячие трубопроводы, аппараты, крупные диаметры, где предусмотрена волокнистая система. |
| ППУ-скорлупа | Жёсткая трубная теплоизоляция; характеристики зависят от конкретной марки и наружного покрытия. | Трубопроводы, где нужна формованная жёсткая изоляция; проектом проверяют температуру и пожарные ограничения. |
| Защитная металлическая/полимерная оболочка | Это отдельный функциональный слой, а не «декор». | Улица, производственные зоны, участки с УФ/осадками/механикой. |
5. Рабочая температура материала и температура монтажа — не одно и то же
Это особенно важно зимой. Например, официальный ISOTEC указывает для клея FLEX 414 рекомендуемую температуру монтажа от 0 до +40 °C при гораздо более широком диапазоне последующей эксплуатации системы. Для самоклеящейся ленты FLEX EF производитель указывает диапазон монтажа от +5 до +40 °C.
Следовательно, маркировка теплоизоляции «работает при минусовой температуре» не означает разрешение приклеивать её на улице при любой отрицательной температуре. На зимнем объекте заранее планируют тёплое хранение материалов, подготовку поверхности, локальное укрытие/обогрев рабочей зоны и технологические перерывы — строго по инструкции конкретных клеев и покрытий.
6. Конденсат: почему толщины недостаточно
На холодной трубе задача состоит в том, чтобы температура наружной поверхности изоляции оставалась выше точки росы при расчётных условиях. Но даже правильно рассчитанная толщина не поможет, если водяной пар проходит через незаклеенный шов к металлу трубы.
| Фактор | Как влияет на риск конденсации | Что делать |
|---|---|---|
| Температура среды | Чем холоднее труба, тем больше требуемое сопротивление. | Считать для минимальной рабочей температуры. |
| Температура воздуха | Меняет тепловой баланс. | Использовать расчётное условие помещения/улицы. |
| Относительная влажность | Повышает или снижает точку росы. | Не подставлять условные 50 % без ТЗ. |
| μ материала | Определяет сопротивление проникновению пара. | Использовать значение конкретной серии и толщины. |
| Швы и опоры | Создают локальные пути влаги. | Выполнять непрерывный парозащитный контур. |
| Наружное покрытие | Может защищать от УФ/механики, но не исправляет дефектный внутренний шов. | Соблюдать системный монтаж. |
7. Промерзание: изоляция не создаёт тепло
Теплоизоляция замедляет охлаждение, но не способна бесконечно удерживать воду выше 0 °C без поступления тепла. Если движение воды остановлено достаточно надолго, температура среды будет стремиться к температуре окружения.
Поэтому для аварийного простоя считают время охлаждения. Если требуемое время гарантированно не обеспечивается разумной толщиной, рассматривают сопровождающий электрообогрев, циркуляцию, дренирование, резервирование или изменение эксплуатационного алгоритма. Формулировка «поставим 100 мм и труба никогда не замёрзнет» технически некорректна.
8. Что особенно важно на улице
На наружной трассе изоляция должна быть защищена от осадков, УФ, снега, льда, ветра и случайных механических воздействий. У волокнистой изоляции увлажнение особенно опасно: вода меняет теплотехническое состояние конструкции и повышает риск коррозии под изоляцией.
В каталоге tdssk.ru выделен раздел «Защитные покрытия и оболочки». Для K-FLEX и других эластомерных систем наружное покрытие выбирают по документации производителя; для минераловатных систем часто применяют металлические покровные конструкции с проектными нахлёстами и герметизацией.
9. Почему покровный слой должен сбрасывать воду наружу
На горизонтальном трубопроводе швы металлического кожуха ориентируют и выполняют так, чтобы осадки не затекали под оболочку. На вертикальных участках учитывают направление стока. Точки крепления, вырезы у опор, отводов, тройников и арматуры требуют отдельной герметизации. Именно эти места чаще становятся путём воды к утеплителю.
10. Опоры и подвесы — главный мостик холода холодной системы
Если металлический хомут пережимает эластомерную изоляцию или напрямую контактирует с холодной трубой, локальная температура поверхности меняется и может появиться конденсат. Системные трубные опоры K-FLEX предназначены для сохранения толщины и непрерывности парозащитного слоя в зоне подвеса. Аналогичный принцип действует для других систем: опора является частью теплотехнического узла.
| Узел | Что проверять на морозе | Типичная ошибка |
|---|---|---|
| Продольный шов | Полная склейка/герметизация по инструкции. | Оставить щель, рассчитывая, что наружный кожух всё закроет. |
| Поперечный стык | Непрерывность теплового и парозащитного слоя. | Сдвинуть секции, получить мостик холода. |
| Опора | Сохранение расчётной толщины и паробарьера. | Сжать мягкую изоляцию металлическим хомутом. |
| Фланец/арматура | Съёмный, но герметичный узел. | Оставить голый металл ради обслуживания. |
| Датчик/кабельный ввод | Герметизация всех проколов. | Проткнуть паробарьер и не восстановить его. |
| Наружная оболочка | Нахлёсты, направление стока, крепёж, герметизация. | Сделать шов так, что вода затекает под кожух. |
11. Горячая труба: критерий не только теплопотери
У горячих труб могут одновременно действовать требования по нормируемому тепловому потоку, безопасной температуре наружной поверхности, пожарным свойствам и механической защите. Материал должен выдерживать температуру в длительном режиме, а для пиковых режимов — те значения и продолжительность, которые прямо допускает производитель.
Для высоких температур на tdssk.ru представлены минераловатные цилиндры и маты ISOTEC, ROCKWOOL и ТИЗОЛ. Подбирать их следует по точной марке, а не по плотности как единственному параметру.
12. Многослойная изоляция: когда она имеет смысл
На больших толщинах, высоких температурах и крупных диаметрах проект может предусматривать два или более слоя. Разбежка швов уменьшает вероятность сквозных тепловых мостиков. Но суммарная толщина, способ крепления и монтажное уплотнение должны соответствовать расчёту и инструкции — простое сложение двух случайных матов не создаёт проектную систему.
13. Уплотнение прошивных матов
Мат на оборудовании или большом трубопроводе может уплотняться при монтаже. Это влияет на фактическую толщину и плотность конструкции. Прошивные маты нужно выбирать по актуальному ГОСТ, ТУ и техническому листу конкретного производителя, а коэффициенты монтажного уплотнения — принимать по проектной методике и документации изделия.
14. Сибирь и коррозия под изоляцией
Холодный климат сам по себе не исключает CUI — коррозию под теплоизоляцией. Влага может попасть под кожух при оттепели, через негерметичный стык, во время мойки или ремонта. На горячей линии температурные циклы дополнительно создают условия для испарения и конденсации. Поэтому конструкция должна предусматривать защиту поверхности трубы, водоотвод и возможность инспекции там, где это требуется проектом.
15. Что должно быть в спецификации, кроме «вата 50 мм»
| Позиция | Что указать |
|---|---|
| Основная изоляция | Производитель, точная марка, форма изделия, толщина, размер/диаметр. |
| Покровный слой | Материал, толщина/тип, способ соединения. |
| Пароизоляция | Если требуется системой — тип и материалы герметизации. |
| Клей/лента | Точная совместимая система и расход. |
| Крепёж | Бандажи, проволока, шпильки, саморезы, заклёпки — по узлу. |
| Опоры | Типоразмер и материал для холодных систем. |
| Фасонные части | Отводы, тройники, фланцы, арматура, съёмные кожухи. |
| Запас | По раскладке, нахлёстам и сложности трассы, а не одной универсальной цифрой. |
16. Что передать на расчёт ООО ССК
| Данные | Пример правильной формулировки |
|---|---|
| Труба | Сталь, наружный Ø159 мм, длина 800 м. |
| Среда | Вода +70 °C / хладоноситель −10 °C и т.д. |
| Режим | 24/7 или простой до 18 часов. |
| Площадка | Конкретный город/месторождение, улица или помещение. |
| Цель | Теплопотери, безопасная поверхность, конденсат, замерзание. |
| Покрытие | Металл / полимер / по проекту. |
| Пожар | НГ, иные требования — строго из ТЗ. |
| Документы | Спецификация, изометрия, ведомость труб, чертежи опор. |
17. Быстрый алгоритм выбора
- Зафиксировать город и климатические исходные данные по СП 131.13330.2025.
- Определить рабочую и аварийную температуру среды.
- Выбрать критерий расчёта по СП 61.13330.2012.
- Выбрать материал по функции и диапазону температур.
- Выполнить расчёт толщины с λ(T), а для холода — с проверкой конденсации.
- Разработать опоры, швы и фасонные участки.
- Выбрать наружную защиту.
- Проверить температуру монтажа клеев, лент и покрытий.
- Собрать спецификацию как систему, а не только метры утеплителя.
18. Калькуляторы и связанные статьи
Для предварительного расчёта используйте раздел калькуляторов tdssk.ru, где есть официальный калькулятор ISOTEC. Дополнительно полезны статьи о законченной системе технической изоляции и о расчёте толщины по СП 61.
19. FAQ
Какая изоляция лучше для улицы в ХМАО?
Без температуры среды и режима ответа нет. Для холодных труб часто рассматривают закрытопористые эластомерные системы, для горячих — минераловатные цилиндры/маты с защитной оболочкой. Выбор подтверждают расчётом и проектными требованиями.
Можно ли просто увеличить толщину в два раза?
Увеличение толщины меняет тепловое сопротивление, но не исправляет негерметичный паробарьер, плохую опору, отсутствие покровного слоя или неправильный материал по температуре.
Если материал работает до −165 °C, можно ли монтировать его при −30 °C?
Не автоматически. Рабочий диапазон изоляции и допустимая температура монтажа клея/ленты — разные характеристики. Например, ISOTEC FLEX 414 производитель рекомендует монтировать при 0…+40 °C.
Изоляция спасёт водопровод от замерзания навсегда?
Нет. Она лишь замедляет охлаждение. Для длительного простоя нужен расчёт времени до замерзания и, если требуется, активная защита.
20. Источники
- ISOTEC FLEX EF — официальный производитель
- ISOTEC FLEX 414 — температура монтажа и эксплуатации
- K-FLEX ST — официальный каталог производителя
- СП 131.13330.2025 — Росстандарт
- СП 61.13330.2012 на tdssk.ru
- Инженерные калькуляторы tdssk.ru
Актуализировано 17.09.2026. Все числовые характеристики необходимо сверять по техлисту конкретного исполнения и партии, а расчётные климатические параметры — по месту строительства.
