K-FLEX — изоляция труб, оборудования и инженерных систем
В разделе K-FLEX собраны разные по назначению материалы: универсальная эластомерная изоляция, высокотемпературные и промышленные решения, защитные оболочки, акустика и огнезащитные компоненты. Их нельзя описывать одним температурным диапазоном. Для технического задания на насосную, холодильный контур или инженерные системы ТЭЦ сначала определяют режим и конструкцию, затем выбирают марку и совместимые аксессуары.
Подбор по проектной ведомости. Передать спецификацию для комплектации и сравнения решений ISOTEC.
Универсальная изоляция K-FLEX · Высокотемпературные решения · Промышленная изоляция · Покрытия и оболочки · Огнезащитные системы · Акустика K-FONIK · Аксессуары
Где применяется и что проверить на объекте
| Объект | Конструкция или участок | Условие выбора |
|---|---|---|
| ОВК и водоснабжение | Трубки и листы для инженерных сетей | Температура, диаметр и влажность |
| Промышленные объекты | Технологические трубы и аппараты | Совместимость с условиями эксплуатации |
| Горячие контуры | Специализированные марки | Температура изоляции, клея и покрытия |
| Акустика и проходки | Самостоятельные проектные решения | Акустические показатели или испытанная огнезащитная система |
Материалы, исполнения и основные параметры
| Параметр или группа | Данные для предварительного подбора |
|---|---|

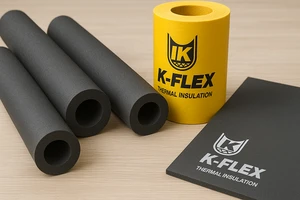

| ST и ST/SK | Универсальная техническая изоляция; самоклеящееся исполнение требует собственной инструкции. |
| SOLAR HT | Специализированная высокотемпературная группа; не тождественна всем маркам K-FLEX. |

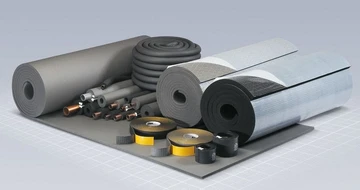

| Покрытия | AL CLAD, IN CLAD, IC CLAD и другие оболочки выбираются вместе с основной изоляцией. |
| K-FONIK | Акустическая линейка, не единый материал с одним индексом снижения шума. |

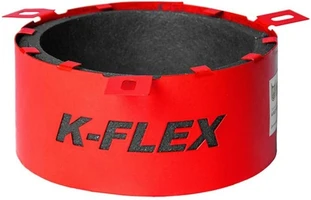

| K-FIRE | Огнезащитные решения для конкретных проходок, оснований и коммуникаций. |
| Региональное исполнение | Марки, размеры и документы международного каталога проверяются для фактически поставляемой продукции. |
K-FLEX — официальный международный каталог · K-FLEX — ST, назначения и исполнения · K-FLEX — SOLAR HT
Для проектировщика: расчёт и техническое решение
При расчёте проверяют геометрию, температурный режим и характеристику λ при соответствующей средней температуре слоя. Для холодной системы дополнительно рассматривают пароперенос, опоры, швы и наружную влажность; для горячей — тепловой поток, температуру доступной поверхности и защитный кожух. Максимальная температура материала и температура его монтажного клея или покрытия рассматриваются отдельно.
Для подготовки исходных данных: калькуляторы ССК и база технических документов. Предварительный расчёт не подменяет проект и подтверждённый огнезащитный узел.
Материалы базы знаний ССК: Как выбрать систему изоляции трубопровода и оборудования · Техническая изоляция в холодном климате: расчёт и защита
Приоритетная альтернатива ISOTEC: подбор и условия замены
ООО ССК в первую очередь рассматривает ISOTEC для технической изоляции объекта. Ниже указаны направления подбора; окончательное решение зависит от проекта и документации выбранной системы.
| Задача | Куда перейти | Условие технического сравнения |
|---|---|---|
| Инженерные трубопроводы | ISOTEC FLEX EF | Сравнить λ, сопротивление диффузии пара, толщину и пожарные документы. |
| Горячие сети в пределах назначения | ISOTEC FLEX EPDM+ | Проверить рабочую температуру и совместимые материалы шва. |
| Специальные промышленные узлы | Техническая изоляция ISOTEC | Рассмотреть нужную форму: каучук, минеральную вату или аэрогель. |
Альтернатива подбирается по конкретной марке K-FLEX и назначению. Каучуковый лист не заменяет манжету K-FIRE или акустическую систему K-FONIK.
Количество, размеры и упаковка
| Что считать | База расчёта | Практическое ограничение |
|---|---|---|
| Трубы | Погонные метры на каждый диаметр и толщину | Форма и размер трубки подтверждаются по артикулу. |
| Листовой материал | Площадь поверхности и раскладка полотен | Учитывают сложные узлы и число монтажных швов. |

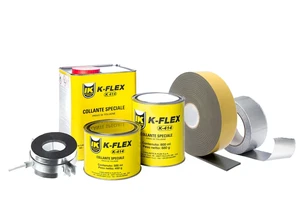

| Комплектующие | Клей, ленты, оболочки и опоры отдельными строками | Расход зависит от выбранной марки и технологии. |
| Акустические узлы | По проекту конструкции, когда задача связана с шумом | Не заменяют акустический расчёт общей нормой м². |
Геометрический пересчёт нужен для подготовки заявки. Производственные размеры, запас на раскрой, фактическая упаковка и расход системных компонентов подтверждаются отдельно. Расчёт не является обещанием наличия конкретного артикула.
Как записать позицию в спецификации
Используйте полное наименование и отдельные параметры исполнения. Это помогает сравнить предложения поставщиков без скрытой подмены марки, толщины или комплектности.
Шаблон строки: K-FLEX / марка / трубка или лист / размеры / толщина / температура / объём / допустимость альтернативы ISOTEC.
Для МТО, тендера и закупки
| Что указать | Данные для сопоставимого предложения |
|---|---|
| Марка и исполнение | Полное название материала, плотностная группа при наличии, покрытие и форма изделия. |
| Объект и геометрия | Наружный диаметр трубы либо размеры оборудования, воздуховода или резервуара. |
| Температурный режим | Нормальная, минимальная и максимальная температуры с учётом длительности пиков. |
| Условия среды | Помещение или улица, влажность, доступ к обслуживанию и механические воздействия. |
| Толщина | Заданная проектом либо подлежащая расчёту по указанному критерию. |
| Объём и единицы | Погонные метры, м² и штуки по маркам; фасонные узлы отдельно. |
| Замена на ISOTEC | Исходная спецификация, обязательные показатели и порядок согласования. |
| Сроки и документы | Дата потребности на площадке, адрес, упаковка, разгрузка и требования входного контроля. |
Документы производителя и проектные ресурсы
| Документ | Для чего используется |
|---|---|
| На материал | Технический лист, маркировка и паспорт партии либо иной предусмотренный документ качества. |
| На систему | Применимый регламент, альбом узлов и документы о соответствии именно выбранной конструкции. |
| На альтернативу | Таблица отличий исходного решения и ISOTEC; расчёт и согласование в объёме требований проекта. |
| На поставку | Спецификация, количество, упаковка, комплектность и документы, предусмотренные договором. |
K-FLEX — официальный международный каталог · K-FLEX — ST, назначения и исполнения · K-FLEX — SOLAR HT · K-FLEX — K-FIRE COLLAR-E, область испытанного применения · ISOTEC — FLEX EF · ISOTEC — FLEX EPDM+
ISOTEC — технические листы · ISOTEC — альбомы технических решений · ISOTEC — BIM-материалы
BIM-библиотека помогает работать с проектными данными, но не подтверждает автоматически допустимость узла. Наличие модели конкретного изделия, её свойства и совместимость с программой проверяют перед использованием. Сертификат оценивают вместе с областью действия и применимыми приложениями.
Монтаж, входной контроль и приёмка
| Этап | Контрольная задача | Что не следует упускать |
|---|---|---|
| При приёмке | Марка, размеры, исполнение, маркировка и документы партии | Похожее название не означает одинаковую температуру и область применения. |
| Перед монтажом | Основание, влажность и комплектующие | Повреждённую или намокшую изоляцию оценивают до закрытия кожухом. |
| При устройстве слоя | Толщина, стыки, удержание и непрерывность покрытия | Сильное сжатие материала не заменяет корректный раскрой. |
| Перед сдачей | Примыкания, обслуживаемые узлы и документы | Монтажная схема должна соответствовать проекту и инструкции выбранной системы. |
Последовательность контроля приведена для планирования закупки и работ. Обязательную технологию монтажа, допустимые условия хранения и применения определяют документы конкретного производителя и проект.
Комплектация и поставка на объект
Пришлите ведомость — получите предложение по конкретному объекту. Для ТЭЦ, ГРЭС, ГОК и промышленного предприятия можно разбить перечень по участкам, диаметрам, температурным режимам и очередям монтажа. Для жилого или общественного здания — по инженерным системам и защищаемым конструкциям.
Укажите адрес, требуемую дату на площадке, условия разгрузки и перечень обязательных документов. При рассмотрении альтернативы отметьте, какие проектные показатели неизменны. Марки, состав комплекта, стоимость и график поставки фиксируются в коммерческом предложении и спецификации.
Отправить спецификацию в ООО ССК · Посмотреть каталог ISOTEC
Связанные разделы каталога
Техническая изоляция · Вспененный каучук · Isotec · ISOTEC Огнезащита · Изоляция на основе аэрогеля
Вопросы проектировщика и закупщика
Можно ли сразу заменить проектную марку на ISOTEC?
Сначала сравнивают назначение, расчётные характеристики, геометрию, покрытие и монтаж. Для проекта требуется установленный порядок согласования, а не только согласие на похожее торговое название.
Почему нельзя сравнивать только цену за м²?
Толщина, упаковка, отходы, крепление, оболочка и транспорт влияют на стоимость всей конструкции. Предложения следует приводить к одной задаче и одним рабочим единицам.
Как получить расчёт по объекту?
Передайте спецификацию, размеры, температурные режимы, условия среды, требования к документам и дату потребности. Сложные и фасонные участки лучше выделить отдельно.
Справочная информация. Материал предназначен для предварительного подбора и подготовки заявки. Для проектирования, закупки и монтажа применяйте актуальные документы производителя на конкретную марку, исполнение и систему, а также требования проекта. Сравнение с ISOTEC не является разрешением на автоматическую замену проектной марки.
