Изоляция на основе аэрогеля ISOTEC для стеснённых промышленных узлов
Аэрогель имеет смысл рассматривать не как «самый тонкий утеплитель», а как решение конкретного ограничения. На плотной трубной эстакаде или при реконструкции аппарата не всегда можно увеличить наружный диаметр кожуха, переставить опоры или оставить требуемые проходы. Тогда сравнивают рассчитанные конструкции с обычной минеральной ватой и аэрогелевым матом, учитывая число слоёв, монтаж и стоимость изменения окружающих узлов.
Подбор по проектной ведомости. Передать спецификацию для комплектации и сравнения решений ISOTEC.
ISOTEC Пиромат / Pyromat · ISOTEC Криомат / Cryomat · Минераловатные прошивные маты для сравнения
Где применяется и что проверить на объекте
| Объект | Конструкция или участок | Условие выбора |
|---|---|---|
| Реконструкция ТЭЦ и ГРЭС | Стеснённые трубные участки | Доступный зазор и рабочая температура |
| Технологические установки | Аппараты и арматура | Геометрия, разъёмность и доступ к обслуживанию |
| Эстакады | Ограниченный наружный габарит | Толщина, кожух и масса на опорах |
| Холодные процессы | Низкотемпературные системы | Подтверждённая марка, парозащита и все узлы |
Материалы, исполнения и основные параметры
| Параметр или группа | Данные для предварительного подбора |
|---|---|

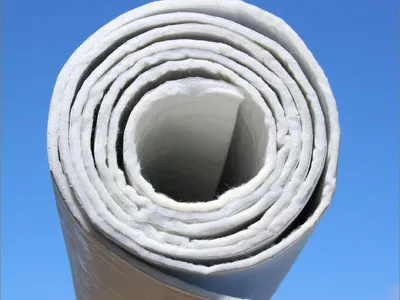

| Пиромат / Pyromat | На официальной странице указан диапазон −50…+650 °C. |
| Геометрия Pyromat | Толщины 5 и 10 мм; ширина 1500 мм. |
| Теплопроводность Pyromat | λ25=0,021; λ300=0,045 Вт/(м·К) по производителю. |
| Горючесть Pyromat | НГ по странице продукта; это не самостоятельное подтверждение огнестойкости произвольной конструкции. |
| Криомат / Cryomat | Отдельная позиция каталога ССК; технический лист выбранного исполнения требуется для низкотемпературного проекта. |
| Толщина системы | Может потребовать нескольких слоёв; значение 5 или 10 мм не заменяет расчёт. |
ISOTEC — Пиромат / Pyromat · ISOTEC — изоляция на основе аэрогеля · ISOTEC — технические листы
Для проектировщика: расчёт и техническое решение
При расчёте проверяют геометрию, температурный режим и характеристику λ при соответствующей средней температуре слоя. Для холодной системы дополнительно рассматривают пароперенос, опоры, швы и наружную влажность; для горячей — тепловой поток, температуру доступной поверхности и защитный кожух. Максимальная температура материала и температура его монтажного клея или покрытия рассматриваются отдельно.
Для подготовки исходных данных: калькуляторы ССК и база технических документов. Предварительный расчёт не подменяет проект и подтверждённый огнезащитный узел.
Материалы базы знаний ССК: Как выбрать систему изоляции трубопровода и оборудования
Приоритет ISOTEC: решения под задачу и комплектация
ООО ССК в первую очередь рассматривает ISOTEC для технической изоляции объекта. Ниже указаны направления подбора; окончательное решение зависит от проекта и документации выбранной системы.
| Задача | Куда перейти | Условие технического сравнения |
|---|---|---|
| Горячая поверхность при дефиците места | ISOTEC Pyromat | Сравнить общую толщину системы, покрытие, крепление и потери тепла. |
| Низкотемпературный режим | ISOTEC Cryomat — проектный подбор | Не переносить характеристики Pyromat; запросить действующий документ именно Cryomat. |
Экономическая целесообразность оценивается по полной установленной конструкции. Не обещается фиксированное сокращение толщины или гарантированная экономия без расчёта.
Количество, размеры и упаковка
| Что считать | База расчёта | Практическое ограничение |
|---|---|---|
| Плоскости и оборудование | Площадь по каждой толщине и марке | Для резервуара стенка, крыша и патрубки могут иметь разные решения. |
| Плиты или листы | Площадь / площадь одного элемента | Число изделий округляется; раскрой учитывают отдельно. |
| Слои, узлы и крепление | По проектной конструкции | Одинаковая площадь не означает одинаковый состав системы. |
| Палеты и доставка | По таблице конкретного изделия | М² материала, м³ геометрического слоя и транспортный объём не равны. |
Геометрический пересчёт нужен для подготовки заявки. Производственные размеры, запас на раскрой, фактическая упаковка и расход системных компонентов подтверждаются отдельно. Расчёт не является обещанием наличия конкретного артикула.
Как записать позицию в спецификации
Используйте полное наименование и отдельные параметры исполнения. Это помогает сравнить предложения поставщиков без скрытой подмены марки, толщины или комплектности.
Шаблон строки: ISOTEC / марка аэрогеля / температура / наружный диаметр / допустимый габарит / расчётное число слоёв / площадь.
Для МТО, тендера и закупки
| Что указать | Данные для сопоставимого предложения |
|---|---|
| Марка и исполнение | Полное название материала, плотностная группа при наличии, покрытие и форма изделия. |
| Объект и геометрия | Наружный диаметр трубы либо размеры оборудования, воздуховода или резервуара. |
| Температурный режим | Нормальная, минимальная и максимальная температуры с учётом длительности пиков. |
| Условия среды | Помещение или улица, влажность, доступ к обслуживанию и механические воздействия. |
| Толщина | Заданная проектом либо подлежащая расчёту по указанному критерию. |
| Объём и единицы | Погонные метры, м² и штуки по маркам; фасонные узлы отдельно. |
| Замена на ISOTEC | Исходная спецификация, обязательные показатели и порядок согласования. |
| Сроки и документы | Дата потребности на площадке, адрес, упаковка, разгрузка и требования входного контроля. |
Документы производителя и проектные ресурсы
| Документ | Для чего используется |
|---|---|
| На материал | Технический лист, маркировка и паспорт партии либо иной предусмотренный документ качества. |
| На систему | Применимый регламент, альбом узлов и документы о соответствии именно выбранной конструкции. |
| На альтернативу | Таблица отличий исходного решения и ISOTEC; расчёт и согласование в объёме требований проекта. |
| На поставку | Спецификация, количество, упаковка, комплектность и документы, предусмотренные договором. |
ISOTEC — Пиромат / Pyromat · ISOTEC — изоляция на основе аэрогеля · ISOTEC — технические листы
ISOTEC — технические листы · ISOTEC — альбомы технических решений · ISOTEC — BIM-материалы
BIM-библиотека помогает работать с проектными данными, но не подтверждает автоматически допустимость узла. Наличие модели конкретного изделия, её свойства и совместимость с программой проверяют перед использованием. Сертификат оценивают вместе с областью действия и применимыми приложениями.
Монтаж, входной контроль и приёмка
| Этап | Контрольная задача | Что не следует упускать |
|---|---|---|
| При приёмке | Марка, размеры, исполнение, маркировка и документы партии | Похожее название не означает одинаковую температуру и область применения. |
| Перед монтажом | Основание, влажность и комплектующие | Повреждённую или намокшую изоляцию оценивают до закрытия кожухом. |
| При устройстве слоя | Толщина, стыки, удержание и непрерывность покрытия | Сильное сжатие материала не заменяет корректный раскрой. |
| Перед сдачей | Примыкания, обслуживаемые узлы и документы | Монтажная схема должна соответствовать проекту и инструкции выбранной системы. |
Последовательность контроля приведена для планирования закупки и работ. Обязательную технологию монтажа, допустимые условия хранения и применения определяют документы конкретного производителя и проект.
Комплектация и поставка на объект
Пришлите ведомость — получите предложение по конкретному объекту. Для ТЭЦ, ГРЭС, ГОК и промышленного предприятия можно разбить перечень по участкам, диаметрам, температурным режимам и очередям монтажа. Для жилого или общественного здания — по инженерным системам и защищаемым конструкциям.
Укажите адрес, требуемую дату на площадке, условия разгрузки и перечень обязательных документов. При рассмотрении альтернативы отметьте, какие проектные показатели неизменны. Марки, состав комплекта, стоимость и график поставки фиксируются в коммерческом предложении и спецификации.
Отправить спецификацию в ООО ССК · Посмотреть каталог ISOTEC
Связанные разделы каталога
Техническая изоляция · Isotec · Прошивные маты Isotec · Плиты Isotec · Кожухи
Вопросы проектировщика и закупщика
Можно ли сразу заменить проектную марку на ISOTEC?
Сначала сравнивают назначение, расчётные характеристики, геометрию, покрытие и монтаж. Для проекта требуется установленный порядок согласования, а не только согласие на похожее торговое название.
Почему нельзя сравнивать только цену за м²?
Толщина, упаковка, отходы, крепление, оболочка и транспорт влияют на стоимость всей конструкции. Предложения следует приводить к одной задаче и одним рабочим единицам.
Как получить расчёт по объекту?
Передайте спецификацию, размеры, температурные режимы, условия среды, требования к документам и дату потребности. Сложные и фасонные участки лучше выделить отдельно.
Справочная информация. Материал предназначен для предварительного подбора и подготовки заявки. Для проектирования, закупки и монтажа применяйте актуальные документы производителя на конкретную марку, исполнение и систему, а также требования проекта. Сравнение с ISOTEC не является разрешением на автоматическую замену проектной марки.
