Теплоизоляция трубопроводов: как рассчитать толщину и подобрать материал по СП 61.13330.2012
Толщина теплоизоляции — результат расчёта, а не привычное значение «30, 50 или 100 мм». Один и тот же наружный диаметр трубы может потребовать разную толщину при изменении температуры среды, температуры воздуха, влажности, скорости ветра, режима работы и критерия расчёта.
На tdssk.ru опубликована карточка СП 61.13330.2012 «Тепловая изоляция оборудования и трубопроводов». На сайте статус документа проверен в 2026 году: он действует с изменениями №1 и №2. В актуальной редакции отдельно закреплено понятие расчётной теплопроводности — λ в эксплуатационных условиях с учётом температуры, влажности, монтажного уплотнения и швов.
1. Область применения СП
СП применяется при проектировании тепловой изоляции наружных поверхностей оборудования, трубопроводов, газоходов и воздуховодов в установленной документом области. На tdssk.ru для документа указана область температур содержащихся веществ от −180 до +600 °C. Для специальных объектов есть исключения, поэтому перед расчётом область действия СП нужно проверить применительно к конкретному объекту.
2. Пять разных причин считать толщину
| Критерий | Что требуется обеспечить | Типичный объект |
|---|---|---|
| Нормируемая плотность теплового потока | Теплопотери не выше нормируемого значения | Горячие трубопроводы, оборудование. |
| Заданная величина теплопотерь | Ограничить энергетические потери по ТЗ | Промышленная и энергетическая установка. |
| Температура наружной поверхности | Обеспечить безопасную/технологическую температуру | Горячие поверхности в зоне обслуживания. |
| Предотвращение конденсации | Поверхность изоляции выше температуры точки росы | Холодоснабжение и кондиционирование. |
| Замерзание/изменение температуры продукта | Ограничить охлаждение/нагрев за заданный период | Периодически работающие наружные сети. |
3. Исходные данные
| Блок | Необходимые данные |
|---|---|
| Геометрия | Наружный диаметр трубы; длина; для оборудования — размеры и форма поверхности. |
| Среда | Температура вещества, режим работы, при необходимости изменение температуры по длине. |
| Окружающая среда | Температура воздуха/грунта, влажность, скорость движения воздуха или ветра. |
| Расположение | Помещение, открытый воздух, канал, бесканальная прокладка и т.д. |
| Материал | Расчётная λ, температура применения, плотность/уплотнение, μ для холодных систем. |
| Конструкция | Покровный слой, пароизоляция, крепёж, опоры, количество слоёв. |
| Критерий | Тепловой поток, температура поверхности, отсутствие конденсата, замерзание. |
4. Почему λ из карточки нельзя механически подставлять в расчёт
Теплопроводность зависит от температуры. ISOTEC публикует для ISOTEC МП-80 по ГОСТ 21880-2022 фактические λ10 = 0,034; λ125 = 0,049; λ300 = 0,083 Вт/(м·К). Разница существенная: при высокой средней температуре слоя тепло проходит иначе, чем при комнатной.
У K-FLEX λ также задаётся в нескольких температурных точках; у серии ST значения зависят ещё и от толщины. Поэтому два материала сравнивают при сопоставимой средней температуре теплоизоляционного слоя.
5. Что означает «расчётная теплопроводность»
Изменение №2 к СП уточняет, что расчётная теплопроводность используется с учётом эксплуатационных условий, включая температуру, влажность, монтажное уплотнение и наличие швов. Это принципиально: паспортная λ сухого лабораторного образца и λ реальной конструкции не всегда равнозначны.

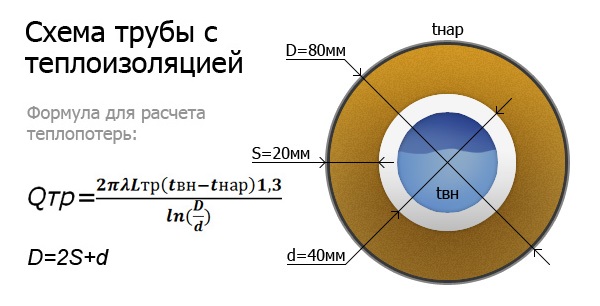

6. Физическая модель цилиндрического слоя
Для понимания процесса полезна базовая формула теплового сопротивления цилиндрического слоя на единицу длины:
Rins = ln(r2/r1) / (2πλ)
где r1 — наружный радиус трубы, r2 — наружный радиус изоляции, λ — расчётная теплопроводность. Проектный расчёт дополнительно учитывает теплоотдачу наружной поверхности, нормативные коэффициенты, покровный слой и выбранный критерий. Эта формула объясняет физику, но не заменяет методику СП.
7. Расчёт по теплопотерям
Для горячих систем часто ограничивают плотность теплового потока. При росте температуры среды или λ материала для выполнения того же ограничения обычно требуется большее тепловое сопротивление. При замене материала с другой λ расчёт следует повторить.
8. Расчёт по температуре наружной поверхности
Если трубопровод проходит в зоне обслуживания, может нормироваться температура внешней поверхности. Толщина должна снизить её до заданного уровня. Внутри помещения и на улице результат различается из-за различной теплоотдачи; на открытом воздухе дополнительно влияет ветер и свойства покровного слоя.
9. Расчёт против конденсации
На холодной системе наружная поверхность теплоизоляции должна быть достаточно тёплой относительно точки росы воздуха. Но толщина — только часть решения: водяной пар не должен свободно попадать к холодной поверхности через материал и швы.
| Что влияет | Что происходит при ухудшении | Что проверять |
|---|---|---|
| Температура холодоносителя | Поверхность системы становится холоднее | Требуемую толщину. |
| Влажность воздуха | Повышается точка росы | Расчёт конденсации. |
| Температура воздуха | Меняется температурный запас | Расчётные условия помещения/улицы. |
| μ материала | Пар легче проходит к холодной поверхности | Парозащитную способность. |
| Швы и опоры | Возникают локальные пути пара и мостики холода | Системные узлы, клей, опоры. |
Именно поэтому для K-FLEX важны не только трубка или лист, но и клеи, ленты, опоры и аксессуары.
10. Расчёт против замерзания
Если движение жидкости периодически останавливается, можно рассчитывать время её охлаждения до опасной температуры. Нужны начальная температура среды, объём/масса жидкости, теплоёмкость, температура окружающей среды, длина и диаметр трубы, время простоя и конструкция изоляции. Толщина, достаточная для двух часов остановки, может быть недостаточна для суток.
11. Как материал меняет расчёт
| Решение | Что использовать в расчёте | Где типично |
|---|---|---|
| ISOTEC цилиндры/маты | λ(T), максимальную температуру, обкладку, уплотнение | Горячие трубы, оборудование, промышленные системы. |
| K-FLEX | λ(T), μ, форму, толщину, герметичность швов | Холодоснабжение, ОВК. |
| ROCKWOOL | λ(T), температуру, марку/плотность, покрытие | Технические цилиндры и маты. |
| ТИЗОЛ | Параметры конкретной технической изоляции или системы | Промышленная изоляция и специальные решения. |
| ППУ | λ конкретной марки, температурный диапазон, оболочку | Жёсткая трубная теплоизоляция. |
12. Пример правильной постановки задачи
Запрос «труба 108 мм — какая толщина?» технически неполон. Рабочий запрос должен содержать, например: труба Ø108 мм; среда +150 °C; открытый воздух; регион эксплуатации; длина 500 м; критерий — теплопотери по СП; металлический покровный слой; предпочтение — цилиндры ISOTEC или технически эквивалентный вариант.
13. Почему универсальная таблица толщин опасна
Таблица «диаметр → толщина» действительна только при заданных температурах, условиях прокладки, материале и критерии. Если хотя бы один параметр отличается, таблица становится ориентиром, а не проектным расчётом.
14. Как округлять расчётную толщину
Результат расчёта необходимо привести к реально выпускаемому типоразмеру материала с учётом требований СП и проекта. Если расчёт дал промежуточное значение, нельзя автоматически округлять вниз ради экономии. Также следует учитывать возможность однослойного или многослойного исполнения, монтажное уплотнение матов и фактическую геометрию фасонных участков.
15. Расчёт резервуаров и аппаратов
Для плоских и крупнорадиусных поверхностей геометрия теплопередачи отличается от трубы малого диаметра. Поэтому выбор плит или матов для резервуара нельзя делать по таблице цилиндров. В расчёте дополнительно учитывают крышу, стенку, днище, ребра, опорные зоны и необходимость раздельного конструктивного решения.
16. Мостики тепла и монтажные элементы
Крепёж, опоры и металлические элементы локально увеличивают теплопередачу. Изменение №2 к СП отдельно обращает внимание на эксплуатационные условия, швы и влияние элементов крепления. Для точного проекта эти факторы не должны исчезать из расчёта только потому, что основной материал имеет низкую λ.
17. Онлайн-калькуляторы производителей
Для предварительной оценки можно использовать официальный калькулятор ISOTEC. Он позволяет выбирать расчёт по нормированной плотности теплового потока, заданной температуре поверхности, предотвращению конденсации и замерзания.
Для решений ТИЗОЛ доступен калькулятор толщины тепловой изоляции ТИЗОЛ. Производитель прямо указывает, что результат предварительный и носит ознакомительный характер.
Отдельный публично индексируемый калькулятор непосредственно на tdssk.ru на момент проверки не обнаружен, поэтому вымышленный внутренний URL в статью не вставляется.
18. Какие поля стоит сделать в будущем калькуляторе ООО ССК
| Поле | Зачем |
|---|---|
| Тип объекта | Трубопровод / резервуар / воздуховод / оборудование. |
| Диаметр / размеры | Определяет геометрию. |
| Температура среды | Главный исходный параметр. |
| Среда эксплуатации | Помещение / улица / грунт. |
| Регион | Для расчётной температуры наружного воздуха. |
| Влажность | Критична для конденсации. |
| Критерий | Теплопотери / поверхность / конденсат / замерзание. |
| Материал | Для выбора λ(T) и других свойств. |
| Покровный слой | Влияет на конструкцию и смету. |
19. Чек-лист проверки расчёта
- Указана версия СП и критерий.
- Температура среды соответствует проекту.
- Наружные условия приняты для нужного режима.
- λ относится к конкретному продукту и расчётной температуре.
- Учтён покровный слой и уплотнение, если требуется.
- Для холодной системы проверена конденсация.
- Толщина приведена к реально выпускаемому размеру.
- Проверены температура применения, пожарные требования и аксессуары.
