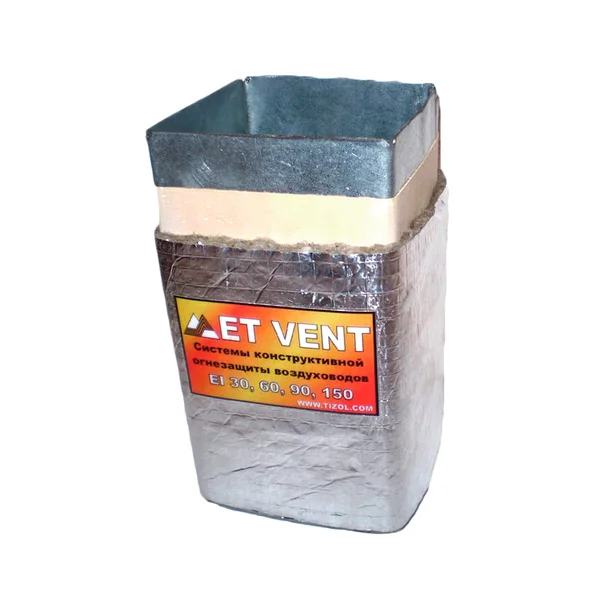

ЕТ ВЕНТ ТИЗОЛ — огнезащита воздуховодов EI 30–240
Система конструктивной огнезащиты воздуховодов ТИЗОЛ.
- Производитель
- ТИЗОЛ
- Категория
- Огнезащита воздуховодов
- Артикул
- по запросу
- Ед. изм.
- шт.
- Наличие
- на складе
ЕТ ВЕНТ — система конструктивной огнезащиты воздуховодов ТИЗОЛ. ЕТ ВЕНТ подбирают по требуемому пределу EI, форме и размерам сечения, соединениям, ориентации и схеме подвесов. Комплект материалов определяется конкретным сертифицированным решением, а не одним обозначением рулона МБОР.
Для вентиляции и дымоудаления на промышленном объекте важно сохранить огнезащиту не только на прямом участке, но и на фланцах, переходах, отводах и креплениях. Необработанное примыкание или иная схема подвесов могут вывести конструкцию за область испытанного решения даже при правильной толщине основного полотна.
Производитель / разработчик решения: АО «ТИЗОЛ». Материалы и системы ТИЗОЛ в каталоге ССК.
В карточке: Характеристики · Размеры и комплект · Огнезащита · Заявка МТО · Документы
Назначение и применение на объектах
| Задача / конструкция | Что учитывать |
|---|---|
| Вентиляция производственных зданий | Прямые участки и фасонные элементы с нормируемым пределом EI. |
| Дымоудаление | Только воздуховоды и узлы в области применения соответствующих документов. |
| Энергетические и промышленные объекты | Вентиляционные сети ТЭЦ, ГРЭС, ГОК и вспомогательных зданий — по разделу проекта. |
| Новое строительство и реконструкция | Проверка существующего основания, соединений, подвесов и доступности монтажа. |
Основные технические характеристики
| Параметр | Данные и условия применения |
|---|---|
| Тип решения | Конструктивная огнезащита воздуховода в сборе. |
| Разработчик | АО «ТИЗОЛ». |
| Диапазоны в документах производителя | Опубликованы сертификаты ЕТ ВЕНТ EI 30–180 и отдельное решение EI 240. |
| Основные компоненты | МБОР-Ф, ПЛАЗАС и предусмотренные конкретным узлом крепёж/материалы стыков. |
| Геометрия | Для фланцевых воздуховодов производитель сообщает о типоразмерах 100–1500 мм; для круглых ниппельных — диаметрах 100–1500 мм. Каждая конструкция проверяется по своему сертификату и регламенту. |
| Соединения | Фланцы и ниппельные соединения проверяются по соответствующим документам; не объединяются автоматически. |
| Толщина полотна и расход состава | Из таблицы и узлов применимого регламента; единой нормы для всех EI нет. |
| Единица закупки | м² материала, кг состава, крепёж и ленты по ведомости. Система не является одним рулоном. |
| Единица подбора | комплект компонентов по площади и проектному узлу |
Источник технических данных: Документы ЕТ ВЕНТ · Описание системы производителем.
Размеры, комплектность и упаковка
| Часть комплекта | Как формируется заказ | Документальная привязка |
|---|---|---|
| МБОР-Ф | Толщина, число слоёв и площадь раскроя | Точный вариант EI и узел. |
| ПЛАЗАС | Масса по зонам нанесения и нормативному расходу | Применимый регламент ЕТ ВЕНТ. |
| Крепёж и обработка соединений | Количество и тип по схеме воздуховода | Подвесы, фланцы, фасонные детали, примыкания. |
| ЛАМС / допустимая лента | Длина швов, где проклейка предусмотрена | Не заменяет клеевой слой или механическое крепление. |
Пожарные показатели и границы применения
| Вариант | Опубликованные данные производителя | Проверка перед заказом |
|---|---|---|
| Фланцевые воздуховоды | Расширение области применения на типоразмеры 100–1500 мм; публикация от 25.11.2024 | Форма сечения, соединения, ориентация, толщина металла, необходимый EI и полный состав системы. |
| Круглые воздуховоды с ниппельными соединениями | Диаметр 100–1500 мм; публикация от 13.12.2024 | Документы именно на ниппельное соединение, а не перенос узла фланца. |
| EI 30–180 | Отдельные сертификаты и регламенты, опубликованные в библиотеке ТИЗОЛ | Толщина МБОР-Ф, ПЛАЗАС, обработка соединений и крепления по выбранному решению. |
| EI 240 | Отдельное испытанное четырёхчасовое решение; сертификат ЕАЭС RU C-RU.АЮ64.В.00442/23 | Не получать показатель произвольным удвоением слоя другого решения. |
| Проход через противопожарную преграду | Узел рассматривается в проекте совместно со смежной конструкцией | Обмотка прямого воздуховода сама по себе не подтверждает огнестойкость проходки. |
Источник: ТИЗОЛ: фланцевые воздуховоды, 25.11.2024.
Источник: ТИЗОЛ: круглые ниппельные воздуховоды, 13.12.2024.
Источник: ТИЗОЛ: отдельное решение EI 240.
Как заложить в проект и спецификацию
Для проектирования соберите ведомость воздуховодов с наружными размерами, длинами прямых участков, отводами, переходами и типами соединений. Обозначьте горизонтальные и вертикальные участки, способ опирания, требования EI и условия эксплуатации. После этого выбирают документы и комплект конкретного варианта ЕТ ВЕНТ.
Необходимо проверить обработку крепёжных элементов и фланцев, доступность нанесения состава, сопряжение с противопожарными преградами и другими инженерными системами. Предел EI одного типоразмера нельзя переносить на неохваченный документом воздуховод только на основании одинаковой площади поверхности.
Система ЕТ ВЕНТ ТИЗОЛ для воздуховода ___; требуемый EI ___; сечение ___ мм; соединение ___; ориентация ___; комплект по сертификату ___ и регламенту ___; площадь ___ м².
Расчёт количества и комплектование
Пример геометрического расчёта: для прямого прямоугольного воздуховода наружными размерами 0,6×0,4 м и длиной 10 м площадь боковой поверхности равна 2×(0,6+0,4)×10 = 20 м². Это ещё не расход МБОР-Ф: отдельно учитывают фланцы, фасонные детали, нахлёсты, число слоёв и правила регламента.
При сравнении предложений проверьте одну и ту же марку, толщину, исполнение, единицу измерения и состав комплекта. Цена материала без нужного состава, крепления или документа не является ценой готового решения. Запас на раскрой и технологические операции согласуют отдельно, а не скрывают в обозначении товара.
Для проектировщика: документы, расчёт и BIM
В библиотеке ТИЗОЛ представлены проектные материалы и BIM-решения. Проверяйте наличие именно выбранного материала или узла, версию модели и приложенную документацию. Модель помогает согласовать геометрию и спецификацию, но не заменяет сертификат и расчёт огнестойкости.
- Библиотека ТИЗОЛ «Проектировщику»: BIM и проектные материалы
- Каталоги и инструкции производителя
- Сертификаты, декларации, протоколы и технологические регламенты
- Разбор R, EI и REI в базе знаний ССК
Для МТО, тендера и закупки
| Что передать в заявке | Параметры для сопоставимого предложения |
|---|---|
| Требуемый EI | Отдельно для каждого участка, без замены на R/REI. |
| Воздуховод | Сечение, форма, размеры, толщина стали, ориентация. |
| Соединения | Фланцы/ниппели и конструкция стыков. |
| Крепления | Подвесы, опоры, шаг и проектные узлы. |
| Объём | Площадь прямых участков и ведомость фасонных частей. |
| Материалы | Толщина МБОР-Ф, ПЛАЗАС, крепёж, допустимая лента. |
| Документы | Сертификат конкретного варианта EI и действующий регламент. |
| График | Поставка по захваткам до закрытия коммуникаций отделкой. |
К заявке приложите спецификацию, нужный узел или ведомость объёмов и перечень обязательных документов. Техническое задание следует отделять от упаковочной кратности: сначала подтверждают изделие и его применимость, затем считают число рулонов, плит, ёмкостей и палет.
Критичные параметры перед согласованием поставки
| Проверка | Практическое значение |
|---|---|
| Соединения | Фланцевый и ниппельный воздуховоды должны входить в область действия выбранного комплекта документов. |
| Фасонные участки | Переходы, отводы, фланцы и подвесы следует вынести в ведомость: площадь прямого канала их не учитывает. |
| EI 240 | Для четырёхчасового решения необходимы его документы. Удвоение произвольного слоя не является расчётом EI 240. |
Монтаж и контроль работ
- Определить точный вариант системы и сверить его область применения с фактическим воздуховодом.
- Подготовить поверхность и компоненты по регламенту. Проверить совместимость применяемых составов и существующих покрытий.
- Выполнить нанесение ПЛАЗАС, укладку МБОР-Ф и фиксацию в установленной последовательности.
- Обработать фланцы, фасонные детали, подвесы и примыкания по предусмотренным узлам, не ограничиваясь прямыми участками.
- До закрытия отделкой проверить толщину и непрерывность защиты, крепления, стыки и документировать результат контроля.
Работы выполняют по проекту, регламенту системы и инструкциям компонентов с необходимыми средствами защиты. Изложенная последовательность помогает подготовить закупку и контроль, но не заменяет технологическую карту. Числовые шаги крепления, нахлёсты, толщину состава и температурные ограничения назначают только по применимым документам.
Хранение, перевозка и условия эксплуатации
Комплект хранится по правилам каждого компонента: рулоны защищают от увлажнения и повреждения фольги; состав — в заводской таре с соблюдением его паспорта; крепёж — с сохранением маркировки и коррозионного состояния. Условия эксплуатации смонтированной системы принимают по выбранному регламенту.
Входной контроль и приёмка
| Этап | Что проверить |
|---|---|
| Сертификат и узел | Фактический воздуховод входит в область применения документа. |
| Компоненты | Марка МБОР, толщина, состав, крепёж и партия соответствуют ведомости. |
| Непрерывность защиты | Прямые участки, фланцы, переходы и примыкания выполнены по схеме. |
| Подвесы/проходки | Проверены собственные проектные решения и совместимость смежных узлов. |
| Исполнительные документы | Контроль скрываемых участков, акты и записи о применённых материалах. |
Документы производителя
| Документ | Что указано / для чего нужен | Официальный источник |
|---|---|---|
| Регламент EI 30–180 | ТР 48588528-ВП-24 от 27.06.2024 — опубликован в библиотеке. | Регламент EI 30–180 — источник ТИЗОЛ |
| Сертификация EI 30–180 | В библиотеке опубликованы документы 2024 года; выбирать по конструкции и соединению воздуховода. | Сертификация EI 30–180 — источник ТИЗОЛ |
| Сертификация EI 240 | ЕАЭС RU C-RU.АЮ64.В.00442/23 от 24.03.2023 — отдельное решение. | Сертификация EI 240 — источник ТИЗОЛ |
| Документы компонентов | Паспорт и документы на МБОР-Ф, ПЛАЗАС и предусмотренный крепёж. | Документы компонентов — источник ТИЗОЛ |
Реквизиты приведены по публикациям производителя. Перед применением проверяют срок, область действия, приложения и соответствие документа фактическому изделию и проектному узлу. Паспорт партии, декларация на материал и сертификат системы решают разные задачи и не подменяют друг друга.
Сопутствующие материалы и выбор решения
При замене ЕТ ВЕНТ на другую огнезащиту воздуховодов сравнивают не только заявленные минуты, но и область применения, толщину стали, тип соединения, монтаж и комплект документации. Часть компонентов одной системы нельзя произвольно соединять с частью другой.
- Материал базальтовый огнезащитный рулонный фольгированный МБОР-Ф
- Состав термостойкий клеящий «ПЛАЗАС»
- Лента алюминиевая самоклеящаяся «ЛАМС»
- Система конструктивной огнезащиты металлоконструкций «ЕТ ПРОФИЛЬ»
Поставка на ТЭЦ, ГРЭС, ГОК и промышленные объекты
ООО ССК комплектует материалы для нового строительства, реконструкции и ремонта по спецификациям. На ТЭЦ, ГРЭС, ГОК и других промышленных площадках применимость определяется конкретной конструкцией и проектом, а не названием отрасли.
Для предложения укажите адрес объекта, этапы монтажа, дату потребности, условия разгрузки и требования к документам. Комплект можно разнести по захваткам, маркам и толщинам, чтобы на площадке было проще сопоставить поставку с рабочей ведомостью. Наличие, цена и сроки подтверждаются для конкретной заявки.
Направьте ведомость материалов и проектные требования через контакты и форму заявки ООО ССК. Для огнезащиты приложите требуемый R/EI/REI и сведения о защищаемой конструкции; для технической изоляции — геометрию и температурный режим.
Чтобы купить комплект материалов ЕТ ВЕНТ для объекта и получить сопоставимую цену, направьте точное обозначение, исполнение и объём. Для проекта огнезащиты предложение формируется по составу утверждённой системы; для технической изоляции — по марке, толщине и температурному режиму. Стоимость, наличие и срок отгрузки подтверждаются в коммерческом предложении, а не определяются общим названием товара.
Вопросы проектировщика и закупщика
Можно ли выбрать толщину МБОР только по нужному EI?
Нет. Требуется таблица и узел конкретного решения с учётом воздуховода, соединений и условий монтажа.
EI 240 — это EI 120 в два слоя?
Так считать нельзя. EI 240 подтверждается отдельным испытанным конструктивом; простое удвоение слоя не даёт автоматически такой результат.
Что передать для расчёта поставки?
Ведомость воздуховодов и фасонных деталей, EI по участкам, сечения, соединения, подвесы, площади, условия монтажа и требования к документам.
