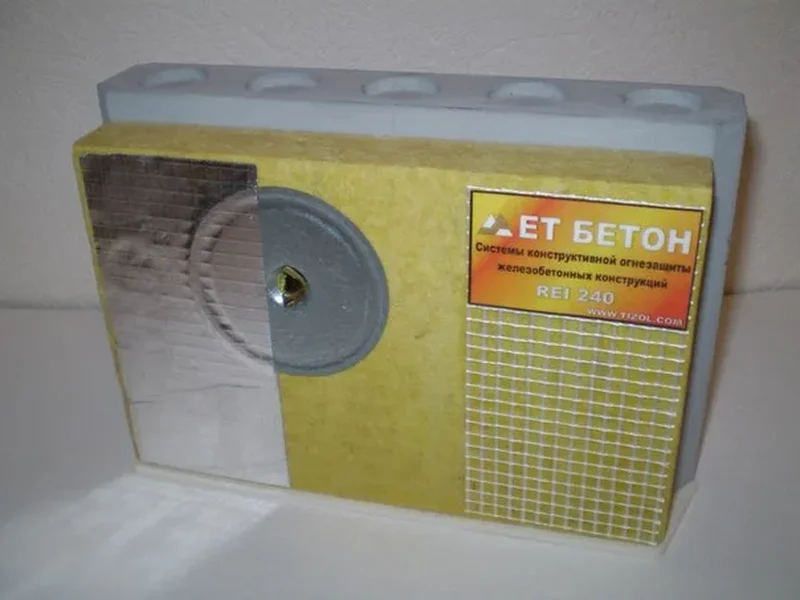

ЕТ БЕТОН ТИЗОЛ — огнезащита железобетона REI 90–240
Система огнезащиты железобетонных конструкций на основе EURO-ЛИТ 80 и анкерного крепления. Производителем опубликован ряд REI 90–240 при толщинах плиты 30–80 мм; применение — в рамках подтверждённой конструкции.
- Производитель
- ТИЗОЛ
- Категория
- Огнезащита железобетонных конструкций
- Артикул
- по запросу
- Ед. изм.
- шт.
- Наличие
- на складе
ЕТ БЕТОН — система конструктивной огнезащиты железобетонных конструкций, в том числе перекрытий. ЕТ БЕТОН используют для повышения огнестойкости в пределах подтверждённого решения; состав, толщина изоляции и крепление выбираются для конкретного железобетонного элемента.
В отличие от огнезащиты стальной балки, для железобетона важны толщина элемента, армирование, защитный слой бетона, нагрузки и сторона огневого воздействия. Формулировка «нужна плита REI 120» недостаточна: REI характеризует защищённое перекрытие или другую конструкцию, а не отдельный лист изоляции.
Производитель / разработчик решения: АО «ТИЗОЛ». Материалы и системы ТИЗОЛ в каталоге ССК.
В карточке: Характеристики · Размеры и комплект · Огнезащита · Заявка МТО · Документы
Назначение и применение на объектах
| Задача / конструкция | Что учитывать |
|---|---|
| Железобетонные перекрытия | Повышение огнестойкости по подтверждённому конструктиву. |
| Другие железобетонные элементы | Только в области применения выбранных документов. |
| Производственные и общественные здания | Участки с заданными проектом показателями R/E/I. |
| Реконструкция | Обследование основания и креплений до выбора защиты. |
Основные технические характеристики
| Параметр | Данные и условия применения |
|---|---|
| Назначение | Конструктивная огнезащита железобетонных элементов по проекту. |
| Заявленный диапазон | REI 90–240 — для соответствующих решений системы, а не любого железобетонного основания. |
| Основной изоляционный материал | EURO-ЛИТ 80; номинальная плотность 80 кг/м³. Для этой системы не следует подставлять плотность 150 кг/м³ из ЕТ МЕТАЛЛ. |
| Фиксация | Анкерные крепёжные элементы по официальному составу ЕТ БЕТОН; тип, количество и раскладка — по применимой схеме. |
| Тип основания | Проверяются вид железобетона, геометрия, состояние поверхности и возможность установки крепежа. |
| Совмещённая функция | При одновременной теплоизоляции требуется теплотехническая проверка; она не заменяет подтверждение огнестойкости. |
| Документ монтажа | ТР 48588528-ЖБ-2022 от 25.08.2022, опубликованный производителем; актуальность и область применения проверяются для проекта. |
| Единица заказа | Комплект плит и монтажных компонентов по защищаемой площади и узлам. |
| Единица подбора | комплект компонентов по площади и проектному узлу |
| Опубликованные условия эксплуатации | Температура от −60 °C; относительная влажность до 90% — по странице системы. Верхний температурный предел здесь отдельно не назначается. |
| Сейсмостойкость | На странице производителя заявлено до 9 баллов; применимость проверяют по документам системы и проектному креплению. |
Источник технических данных: Описание ЕТ БЕТОН · Перечень документов производителя.
Размеры, комплектность и упаковка
| Часть решения | Что включить в ведомость |
|---|---|
| Плиты EURO-ЛИТ | Марка, плотность, размеры, толщина и площадь по конкретному узлу. |
| Крепёж | Разрешённый тип, длина и схема размещения для основания. |
| ПЛАЗАС | Включать в тех зонах и количестве, где состав предусмотрен регламентом. |
| Торцы, примыкания, сопряжения | Доборные элементы и защита кромок по рабочим чертежам. |
| Отделка и оболочка | Только допустимые материалы и способы обработки поверхности. |
Формат плиты и крепёж
| Размер плиты, мм | Геометрическая площадь, м² | Комплектов крепления на плиту в опубликованной схеме |
|---|---|---|
| 1000×600 | 0,60 | 5 |
| 1200×1000 | 1,20 | 9 |
Числа 5 и 9 относятся к опубликованной схеме ЕТ БЕТОН. Они не заменяют проверку типа анкера, основания, краевых расстояний и раскладки на конкретной конструкции. При раскрое и примыканиях количество определяют по рабочему узлу.
Источник: ЕТ БЕТОН: крепление плит разных форматов.
Пожарные показатели и границы применения
Ниже приведена опубликованная ТИЗОЛ таблица для системы ЕТ БЕТОН с EURO-ЛИТ 80. Это исходные данные для выбора документированного решения, а не универсальная таблица огнестойкости любого перекрытия или колонны.
| EURO-ЛИТ 80: толщина, мм | REI в таблице производителя, мин |
|---|---|
| 30 | 90 |
| 40 | 120 |
| 50 | 150 |
| 60 | 180 |
| 80 | 240 |
Перед применением проверяют саму железобетонную конструкцию, армирование, защитный слой, опирание, нагрузку, вид основания, крепление и область действия сертификата. Таблицу нельзя переносить на ЕТ БЕТОН ПЛЮС без проверки её отдельного регламента.
Источник: ЕТ БЕТОН: таблица толщины EURO-ЛИТ 80 и REI.
Как заложить в проект и спецификацию
Перед подбором подготовьте чертёж элемента с толщиной бетона, армированием, защитным слоем, опиранием и нагрузками. Для существующей конструкции важны повреждения, влажностный режим и допустимость крепления. Огнезащитная облицовка не является способом восстановить недостающую несущую способность повреждённого основания.
Схемы для монолитного перекрытия, пустотного элемента и перекрытия по несъёмной стальной опалубке не объединяют автоматически. Для последнего отдельно рассматривают ЕТ БЕТОН ПЛЮС и его регламент.
ЕТ БЕТОН ТИЗОЛ; железобетонная конструкция ___; требуемый REI ___; плита EURO-ЛИТ 80, толщиной ___ мм; крепёж ___; регламент/узел ___; площадь ___ м².
Расчёт количества и комплектование
Пример подготовки ведомости: площадь нижней поверхности перекрытия считают по рабочим чертежам, отдельно выделяя отверстия, торцы, рёбра и примыкания. Вычеты и добавочные элементы задаёт проект. Количество плит получают по раскрою, а количество крепежа — по утверждённой схеме, не по произвольному числу точек на м².
При сравнении предложений проверьте одну и ту же марку, толщину, исполнение, единицу измерения и состав комплекта. Цена материала без нужного состава, крепления или документа не является ценой готового решения. Запас на раскрой и технологические операции согласуют отдельно, а не скрывают в обозначении товара.
Для проектировщика: документы, расчёт и BIM
В библиотеке ТИЗОЛ представлены проектные материалы и BIM-решения. Проверяйте наличие именно выбранного материала или узла, версию модели и приложенную документацию. Модель помогает согласовать геометрию и спецификацию, но не заменяет сертификат и расчёт огнестойкости.
- Библиотека ТИЗОЛ «Проектировщику»: BIM и проектные материалы
- Каталоги и инструкции производителя
- Сертификаты, декларации, протоколы и технологические регламенты
- Разбор R, EI и REI в базе знаний ССК
Для МТО, тендера и закупки
| Что передать в заявке | Параметры для сопоставимого предложения |
|---|---|
| Тип элемента | Перекрытие или другая конструкция в области применения системы. |
| Исходные данные | Толщина бетона, армирование, защитный слой, нагрузки. |
| Пожарное требование | Заданные R/E/I и продолжительность. |
| Материалы | Точная марка EURO-ЛИТ, толщина и покрытие. |
| Крепление | Тип и длина, допускаемые для основания. |
| Объём | Площадь и отдельные торцевые/фасонные элементы. |
| Документы | Сертификат, регламент, паспорта и проектные узлы. |
| Поставка | Палеты, очередность, доступность разгрузки и защита от влаги. |
К заявке приложите спецификацию, нужный узел или ведомость объёмов и перечень обязательных документов. Техническое задание следует отделять от упаковочной кратности: сначала подтверждают изделие и его применимость, затем считают число рулонов, плит, ёмкостей и палет.
Критичные параметры перед согласованием поставки
| Проверка | Практическое значение |
|---|---|
| Основание | Железобетонное перекрытие, колонна и узел по профлисту требуют соответствующего подтверждённого решения. |
| Марка EURO-ЛИТ | В опубликованной таблице ЕТ БЕТОН применяется плотность 80 кг/м³. Не подставляйте EURO-ЛИТ 150 только по названию. |
| Крепёж | Число комплектов зависит от формата плиты и монтажной схемы; для фактического основания также проверяют выбранный анкер. |
Монтаж и контроль работ
- Сверить тип основания и исходные параметры с областью применения проекта и документов ЕТ БЕТОН.
- Оценить состояние поверхности, подготовить её и выполнить раскрой плит по узлам.
- Применить разрешённое крепление; его длину, шаг и условия установки не менять без проверки.
- Обеспечить проектную толщину, стыки, защиту торцов и примыканий.
- Проверить крепления и непрерывность защиты до отделки; оформить контроль скрываемых элементов.
Работы выполняют по проекту, регламенту системы и инструкциям компонентов с необходимыми средствами защиты. Изложенная последовательность помогает подготовить закупку и контроль, но не заменяет технологическую карту. Числовые шаги крепления, нахлёсты, толщину состава и температурные ограничения назначают только по применимым документам.
Хранение, перевозка и условия эксплуатации
Плиты и комплектующие защищают от намокания и повреждений. Условия эксплуатации облицовки и допустимые виды отделки принимают по регламенту. Применение в открытой среде или при агрессивном воздействии нельзя обосновать одной негорючестью минеральной ваты.
Входной контроль и приёмка
| Этап | Что проверить |
|---|---|
| Основание | Конструкция и её состояние соответствуют проектным исходным данным. |
| Марка плиты | Плотность, толщина и покрытие точно указаны в системе. |
| Крепление | Тип, количество и установка соответствуют принятому узлу. |
| Облицовка | Проверены стыки, торцы, отверстия и примыкания. |
| Документы | Исполнительная схема и документы на материалы связаны с конкретным участком. |
Документы производителя
| Документ | Что указано / для чего нужен | Официальный источник |
|---|---|---|
| Регламент ЕТ БЕТОН | ТР 48588528-ЖБ-2022 от 25.08.2022. | Регламент ЕТ БЕТОН — источник ТИЗОЛ |
| Сертификат системы | ЕАЭС RU C-RU.ЧС13.В.00964-24 от 05.12.2024 — опубликован в библиотеке; проверить область действия. | Сертификат системы — источник ТИЗОЛ |
| Дополнительные материалы | Проектные схемы и сведения о сейсмостойкости публикуются отдельно; применимость устанавливается для конструкции. | Дополнительные материалы — источник ТИЗОЛ |
Реквизиты приведены по публикациям производителя. Перед применением проверяют срок, область действия, приложения и соответствие документа фактическому изделию и проектному узлу. Паспорт партии, декларация на материал и сертификат системы решают разные задачи и не подменяют друг друга.
Сопутствующие материалы и выбор решения
Система ЕТ БЕТОН ПЛЮС предназначена для своего конструктивного случая. Её не следует считать более толстым или «усиленным» слоем ЕТ БЕТОН без изменения проекта. Различия касаются основания, крепления и подтверждённого узла.
- Плита минераловатная огнезащитная теплоизоляционная «EURO-ЛИТ»
- Система конструктивной огнезащиты железобетонных конструкций «ЕТ БЕТОН ПЛЮС»
- Состав термостойкий клеящий «ПЛАЗАС»
- Система конструктивной огнезащиты металлоконструкций «ЕТ МЕТАЛЛ»
Поставка на ТЭЦ, ГРЭС, ГОК и промышленные объекты
ООО ССК комплектует материалы для нового строительства, реконструкции и ремонта по спецификациям. На ТЭЦ, ГРЭС, ГОК и других промышленных площадках применимость определяется конкретной конструкцией и проектом, а не названием отрасли.
Для предложения укажите адрес объекта, этапы монтажа, дату потребности, условия разгрузки и требования к документам. Комплект можно разнести по захваткам, маркам и толщинам, чтобы на площадке было проще сопоставить поставку с рабочей ведомостью. Наличие, цена и сроки подтверждаются для конкретной заявки.
Направьте ведомость материалов и проектные требования через контакты и форму заявки ООО ССК. Для огнезащиты приложите требуемый R/EI/REI и сведения о защищаемой конструкции; для технической изоляции — геометрию и температурный режим.
Чтобы купить комплект материалов ЕТ БЕТОН для объекта и получить сопоставимую цену, направьте точное обозначение, исполнение и объём. Для проекта огнезащиты предложение формируется по составу утверждённой системы; для технической изоляции — по марке, толщине и температурному режиму. Стоимость, наличие и срок отгрузки подтверждаются в коммерческом предложении, а не определяются общим названием товара.
Вопросы проектировщика и закупщика
Можно ли получить REI 240 увеличением толщины любой плиты?
Нет. Толщина и материал должны соответствовать подтверждённому решению, а параметры основания — его области применения.
Нужен ли ПЛАЗАС под всю площадь?
Это определяется регламентом и узлами конкретной системы. Нельзя автоматически принимать сплошное приклеивание для всех вариантов.
Как выбрать крепёж к пустотной плите?
Только по проекту и допустимой системе крепления для конкретного основания; универсальная длина анкера здесь не назначается.
