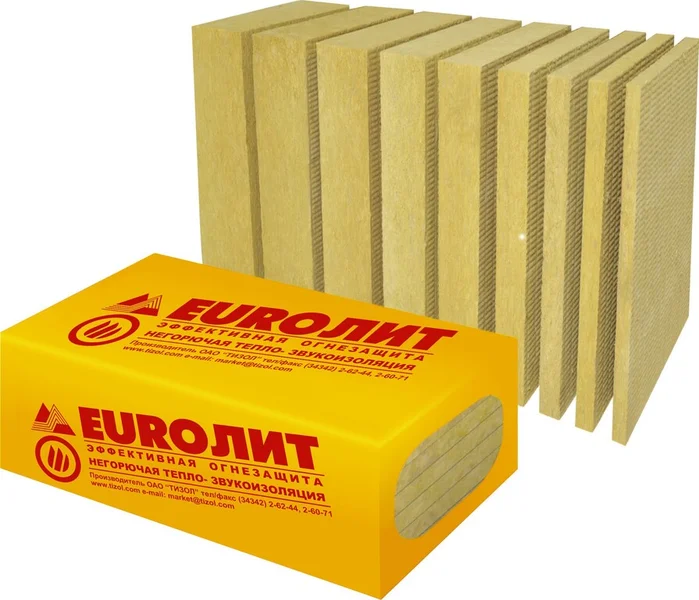

EURO-ЛИТ ТИЗОЛ — минераловатные плиты для конструктивной огнезащиты
Минераловатные огнезащитные теплоизоляционные плиты для систем конструктивной огнезащиты ТИЗОЛ.
- Производитель
- ТИЗОЛ
- Категория
- Огнезащита Тизол (МБОР)
- Артикул
- по запросу
- Ед. изм.
- шт
- Наличие
- на складе
EURO-ЛИТ — минераловатные огнезащитные теплоизоляционные плиты для систем конструктивной огнезащиты ТИЗОЛ. EURO-ЛИТ следует заказывать с указанием марки, плотности, толщины и системы: запись «плита для огнезащиты» без этих данных не определяет изделие, которое допустимо установить на объекте.
Для стальных балок и колонн в системе ЕТ МЕТАЛЛ производитель применяет EURO-ЛИТ 150. Кровельная система имеет собственный узел с плитой 40 мм. Решения для железобетона подбирают по отдельному регламенту; параметры стальной конструкции нельзя переносить на перекрытие.
Производитель / разработчик решения: АО «ТИЗОЛ». Материалы и системы ТИЗОЛ в каталоге ССК.
В карточке: Характеристики · Размеры и комплект · Огнезащита · Заявка МТО · Документы
Назначение и применение на объектах
| Задача / конструкция | Что учитывать |
|---|---|
| Стальные колонны и балки | Плитная защита в системе ЕТ МЕТАЛЛ. |
| Железобетонные конструкции | Выбор марки и крепления в ЕТ БЕТОН или ЕТ БЕТОН ПЛЮС. |
| Покрытия по профилированному листу | Нижний огнезащитный слой ТИЗОЛ-Кровля — по отдельной инструкции. |
| Тонкостенные стальные конструкции | Применять только в предусмотренном решении ТИЗОЛ, а не по расчёту обычной балки. |
Основные технические характеристики
| Параметр | Данные и условия применения |
|---|---|
| Тип материала | Минераловатная огнезащитная теплоизоляционная плита. |
| Изготовитель | АО «ТИЗОЛ». |
| Технические условия | ТУ 5762-011-08621635-2009 с изменениями, указанными в документации выбранной системы. |
| Марка в ЕТ МЕТАЛЛ | EURO-ЛИТ 150; номинальная плотность 150 кг/м³. |
| Негорючесть | НГ. Производитель опубликовал сертификат EURO-ЛИТ RU C-RU.ЧС13.В.00444/24 от 28.08.2024. Область документа проверяется для фактически поставляемого исполнения. |
| Толщина огнезащиты стали | По инструкции ЕТ МЕТАЛЛ, требуемому R, приведённой толщине металла и критической температуре. |
| Теплопроводность и механические свойства | Принимать для точной марки по паспорту/техническому листу. Значения другой плотности EURO-ЛИТ не использовать. |
| Температуры | Рабочие условия системы и условия нанесения состава определяются её регламентом; температура МБОР не является характеристикой EURO-ЛИТ. |
| Единица подбора | м² облицовки и число плит по формату |
| Марка в ЕТ БЕТОН | EURO-ЛИТ 80; номинальная плотность 80 кг/м³ — по отдельной системе защиты железобетона. |
Источник технических данных: Инструкция ЕТ МЕТАЛЛ · Документы на EURO-ЛИТ.
Размеры, комплектность и упаковка
| Система / назначение | Марка и формат | Как комплектовать |
|---|---|---|
| ЕТ БЕТОН | EURO-ЛИТ 80; в опубликованных узлах применяются форматы 1000×600 и 1200×1000 мм | Толщины 30, 40, 50, 60 и 80 мм — по требуемому REI и области применения системы. |
| ЕТ МЕТАЛЛ | EURO-ЛИТ 150 | Толщина определяется по ПТМ, критической температуре и требуемому результату; формат и раскрой — по облицовке профиля. |
| ТИЗОЛ-Кровля, опубликованный состав | EURO-ЛИТ 150±10 кг/м³; 40±2 мм; длина 1000 или 1200 мм, ширина 600 мм | Параметры относятся к нижней подшивке описанного производителем варианта кровли. |
| Площадь одной плиты | 1000×600 → 0,60 м²; 1200×600 → 0,72 м²; 1200×1000 → 1,20 м² | Это геометрический пересчёт. Наличие формата устанавливают по выбранной системе и заказу. |
| Количество в упаковке | По конкретной марке, толщине и спецификации отгрузки | Не переносить число плит или м² в пакете с другой толщины. |
Источник: ЕТ БЕТОН: EURO-ЛИТ 80 и форматы плит.
Источник: ТИЗОЛ-Кровля: параметры нижней огнезащитной плиты.
Пожарные показатели и границы применения
Огнезащитная плита сама по себе не имеет универсального R 120 или REI 240. Такой показатель относится к защищённой конструкции и зависит от её вида, нагрузки, условий нагрева и монтажа. Даже правильная плотность без правильно выбранной толщины и узлов крепления не подтверждает соответствие проекта.
| Конструкция | Что подтверждают | Что не допускается подменять |
|---|---|---|
| Стальная балка/колонна | Расчёт и документы системы ЕТ МЕТАЛЛ | ПТМ не равна просто толщине полки профиля. |
| Железобетонное перекрытие | REI конкретного решения ЕТ БЕТОН/ПЛЮС | Нельзя брать R металлической балки для перекрытия. |
| Кровля | RE 30 и К0(30) установленной конструкции | Нельзя дописывать I и заявлять REI 30 без подтверждения. |
Источник технических данных: Инструкции и сертификаты систем ТИЗОЛ.
Принцип выбора: EURO-ЛИТ 80 и EURO-ЛИТ 150 нельзя объединить в одну «огнезащитную плиту любой плотности». Предел конструкции связан с её системой: ЕТ БЕТОН для железобетона, ЕТ МЕТАЛЛ для стали и ТИЗОЛ-Кровля для покрытия по профнастилу.
Как заложить в проект и спецификацию
Для защиты стали приведённую толщину металла определяют как отношение площади поперечного сечения к обогреваемому периметру: δпр = A/P. Нужны фактическое сечение, число обогреваемых сторон, нагрузка и принятая критическая температура. Выбор только по площади окраски или массе металла недостаточен.
При обшивке плитами отдельно разрабатывают углы, торцы, примыкания к стенам и перекрытиям, узлы крепления к конструкции. Толщина для защиты от пожара и толщина для обычной теплоизоляции решают разные задачи; в совмещённом решении проверяют обе.
EURO-ЛИТ 150 ТИЗОЛ, ТУ 5762-011-08621635-2009, размер ___×___×___ мм; система ЕТ МЕТАЛЛ; R ___; δпр ___ мм; tкр ___ °C; площадь ___ м².
Расчёт количества и комплектование
Пример расчёта массы, не проектное назначение: слой плотностью 150 кг/м³ и толщиной 40 мм имеет расчётную массу 150×0,040 = 6 кг/м² без состава, крепежа и отделки. Этот результат используют для оценки нагрузки, но он не определяет огнестойкость. Площадь раскроя и фактическую массу поставки уточняют отдельно.
При сравнении предложений проверьте одну и ту же марку, толщину, исполнение, единицу измерения и состав комплекта. Цена материала без нужного состава, крепления или документа не является ценой готового решения. Запас на раскрой и технологические операции согласуют отдельно, а не скрывают в обозначении товара.
Для проектировщика: документы, расчёт и BIM
В библиотеке ТИЗОЛ представлены проектные материалы и BIM-решения. Проверяйте наличие именно выбранного материала или узла, версию модели и приложенную документацию. Модель помогает согласовать геометрию и спецификацию, но не заменяет сертификат и расчёт огнестойкости.
- Библиотека ТИЗОЛ «Проектировщику»: BIM и проектные материалы
- Каталоги и инструкции производителя
- Сертификаты, декларации, протоколы и технологические регламенты
- Разбор R, EI и REI в базе знаний ССК
Для МТО, тендера и закупки
| Что передать в заявке | Параметры для сопоставимого предложения |
|---|---|
| Полное обозначение | EURO-ЛИТ с указанием марки/плотности. |
| Система | ЕТ МЕТАЛЛ, ЕТ БЕТОН, ЕТ БЕТОН ПЛЮС, ТИЗОЛ-Кровля либо иной подтверждённый узел. |
| Размеры и толщина | По рабочей документации; отдельно по каждой зоне/профилю. |
| Параметры конструкции | Для стали — сечение, ПТМ, R, критическая температура; для перекрытия — схема и REI. |
| Количество | м² и число плит; учесть раскрой и элементы примыканий. |
| Комплектующие | ПЛАЗАС и/или крепёж только по выбранной системе. |
| Документы | Паспорт, документ на материал, сертификат и инструкция системы. |
| Доставка | Палетизация, этапы монтажа, защита от намокания. |
К заявке приложите спецификацию, нужный узел или ведомость объёмов и перечень обязательных документов. Техническое задание следует отделять от упаковочной кратности: сначала подтверждают изделие и его применимость, затем считают число рулонов, плит, ёмкостей и палет.
Критичные параметры перед согласованием поставки
| Проверка | Практическое значение |
|---|---|
| Марка плиты | EURO-ЛИТ 80 для опубликованной системы ЕТ БЕТОН и EURO-ЛИТ 150 для ЕТ МЕТАЛЛ — разные проектные позиции. |
| Площадь облицовки | Для коробчатой защиты балки площадь плиты считают по схеме короба, а не только по развёрнутой поверхности стали. |
| Толщина | Рабочая толщина фиксируется после выбора системы и требуемой огнестойкости; толщина кровельной плиты не переносится на колонну. |
Монтаж и контроль работ
- До раскроя подтвердить марку EURO-ЛИТ и проектную толщину для каждого типа конструкции.
- Подготовить основание, выполнить раскрой с ровными кромками и собрать предусмотренные узлы примыканий.
- Клеевое и механическое крепление применять в сочетании, указанном регламентом. Нельзя распространять способ крепления к профлисту на бетон или стальную балку.
- Исключить сквозные зазоры и чрезмерное смятие материала крепежом. Сохранить проектную толщину у углов и стыков.
- Проверить скрываемые крепления и стыки до отделки; зафиксировать фактические материалы и толщины в исполнительной документации.
Работы выполняют по проекту, регламенту системы и инструкциям компонентов с необходимыми средствами защиты. Изложенная последовательность помогает подготовить закупку и контроль, но не заменяет технологическую карту. Числовые шаги крепления, нахлёсты, толщину состава и температурные ограничения назначают только по применимым документам.
Хранение, перевозка и условия эксплуатации
Хранить плиты упакованными и защищёнными от осадков, капельной влаги и механического повреждения. В инструкции ТИЗОЛ-Кровля предусмотрено хранение в закрытых складах или под навесом; срок хранения конкретной партии сверяют с паспортом. Повреждённые кромки и смятие оценивают до монтажа, а не после закрытия отделкой.
Входной контроль и приёмка
| Этап | Что проверить |
|---|---|
| Партия | Точное обозначение EURO-ЛИТ, плотность и толщина. |
| Геометрия | Размеры, ровность кромок, отсутствие недопустимых сколов. |
| Применение | Марка соответствует указанной в документах системы. |
| Монтаж | Непрерывность защиты, толщина, крепление, углы, торцы. |
| Документы | Паспорт материала связан со спецификацией и исполнительной схемой. |
Документы производителя
| Документ | Что указано / для чего нужен | Официальный источник |
|---|---|---|
| Декларация EURO-ЛИТ | РОСС RU Д-RU.PA01.B.50190/23 от 12.12.2023 — опубликована в библиотеке. | Декларация EURO-ЛИТ — источник ТИЗОЛ |
| Пожарный сертификат EURO-ЛИТ | RU C-RU.ЧС13.В.00444/24 от 28.08.2024 — проверить область действия. | Пожарный сертификат EURO-ЛИТ — источник ТИЗОЛ |
| Инструкция по подбору толщины | ЕТ МЕТАЛЛ: расчёт для EURO-ЛИТ 150. | Инструкция по подбору толщины — источник ТИЗОЛ |
| Кровельное решение | И-08621635-КР-2022 от 07.04.2022. | Кровельное решение — источник ТИЗОЛ |
Реквизиты приведены по публикациям производителя. Перед применением проверяют срок, область действия, приложения и соответствие документа фактическому изделию и проектному узлу. Паспорт партии, декларация на материал и сертификат системы решают разные задачи и не подменяют друг друга.
Сопутствующие материалы и выбор решения
Плитное решение ЕТ МЕТАЛЛ и рулонное ЕТ ПРОФИЛЬ могут рассматриваться как разные варианты защиты стали. Это не замена одного компонента другим внутри системы: нужны собственные расчёт, спецификация и документы выбранного варианта.
- Система конструктивной огнезащиты металлоконструкций «ЕТ МЕТАЛЛ»
- Система конструктивной огнезащиты железобетонных конструкций «ЕТ БЕТОН»
- Система конструктивной огнезащиты железобетонных конструкций «ЕТ БЕТОН ПЛЮС»
- Система кровельная «ТИЗОЛ-Кровля»
- Состав термостойкий клеящий «ПЛАЗАС»
- Система конструктивной огнезащиты металлоконструкций «ЕТ ПРОФИЛЬ»
Поставка на ТЭЦ, ГРЭС, ГОК и промышленные объекты
ООО ССК комплектует материалы для нового строительства, реконструкции и ремонта по спецификациям. На ТЭЦ, ГРЭС, ГОК и других промышленных площадках применимость определяется конкретной конструкцией и проектом, а не названием отрасли.
Для предложения укажите адрес объекта, этапы монтажа, дату потребности, условия разгрузки и требования к документам. Комплект можно разнести по захваткам, маркам и толщинам, чтобы на площадке было проще сопоставить поставку с рабочей ведомостью. Наличие, цена и сроки подтверждаются для конкретной заявки.
Направьте ведомость материалов и проектные требования через контакты и форму заявки ООО ССК. Для огнезащиты приложите требуемый R/EI/REI и сведения о защищаемой конструкции; для технической изоляции — геометрию и температурный режим.
Чтобы купить материал EURO-ЛИТ для объекта и получить сопоставимую цену, направьте точное обозначение, исполнение и объём. Для проекта огнезащиты предложение формируется по составу утверждённой системы; для технической изоляции — по марке, толщине и температурному режиму. Стоимость, наличие и срок отгрузки подтверждаются в коммерческом предложении, а не определяются общим названием товара.
Вопросы проектировщика и закупщика
Можно ли указать в заявке только EURO-ЛИТ 50 мм?
Этого недостаточно: нужна марка или плотность, формат, система и проектная задача. Одинаковая толщина не означает одинаковое назначение.
EURO-ЛИТ 150 подходит для любого перекрытия?
Не автоматически. Для железобетона применяют марку и узел своего регламента; свойства плиты из системы для стали не переносят на бетон.
Клей заменяет все анкеры и штифты?
Нет. Способ фиксации определяется конструкцией и инструкцией. Самостоятельно исключать механическое крепление из узла нельзя.
