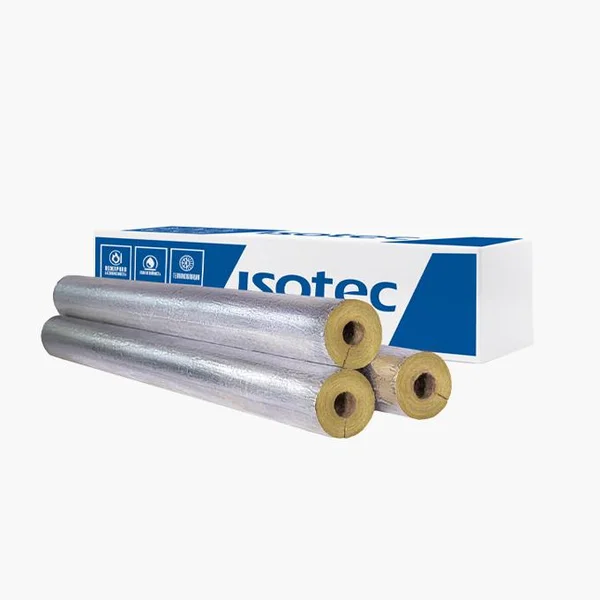

ISOTEC Shell120 AL2 — цилиндрическая теплоизоляция промышленных трубопроводов
Тепловая изоляция трубопроводов в энергетике, промышленности, транспортных трубопроводах, теплоснабжении и ОВК.
- Производитель
- Isotec
- Категория
- Цилиндры вырезные Isotec
- Артикул
- по запросу
- Ед. изм.
- шт.
- Наличие
- на складе
Промышленное применение
Эта позиция относится к цилиндрической технической изоляции трубопроводов. Для ТЭЦ, ГРЭС, котельных и промышленных сетей карточка должна закрывать выбор по наружному диаметру трубы, толщине, температуре, покрытию и метражу.
Типовые задачи и объекты:
- паропроводы и горячие технологические трубопроводы
- тепловые сети и котельные
- промышленные трубопроводы повторяющихся диаметров
- системы ОВК и теплоснабжения — если соответствуют диапазону марки
Формулировки, встречающиеся в спецификациях и заявках: ISOTEC Shell120 AL2 · цилиндры ISOTEC для труб · минераловатные цилиндры ISOTEC · изоляция паропровода цилиндрами · ISOTEC цилиндр диаметр толщина.
Как заложить материал в спецификацию
Для проектирования и закупки используйте точное торговое наименование, а после него указывайте исполнение, типоразмер, толщину, рабочую температуру и объём. Такой формат удобен проектировщику, МТО и тендерной службе и позволяет сравнивать предложения по одной и той же позиции.
Пример строки: ISOTEC Shell120 AL2, внутренний Ø ___ мм, толщина ___ мм, длина ___ мм, Tраб ___ °C, объём ___ м.п.
ISOTEC Шелл120 АЛ2 (ISOTEC Shell120 AL2)
Бренд: ISOTEC. Торговая марка ISOTEC представлена в актуальной технической документации «Сен-Гобен»; конкретное юридическое лицо/производственная площадка зависит от изделия и партии.
Тепловая изоляция трубопроводов в энергетике, промышленности, транспортных трубопроводах, теплоснабжении и ОВК.
Основные характеристики
| Параметр | Проверенные данные |
|---|---|
| Точное коммерческое название | ISOTEC Шелл120 АЛ2 (ISOTEC Shell120 AL2) |
| Материал / тип изделия | вырезной базальтовый цилиндр повышенной плотности |
| Назначение | Тепловая изоляция трубопроводов в энергетике, промышленности, транспортных трубопроводах, теплоснабжении и ОВК. |
| Конструктивы | Прямые участки трубопроводов малого/среднего диаметра. |
| Размеры и толщины | Толщина 20–100 мм; внутренний диаметр 18–273 мм; длина 1000 мм; плотность 116±10% кг/м³. |
| Упаковка / м² / м³ | Штучная/коробочная или палетная упаковка; расчёт в шт./пог. м. |
| Теплопроводность / механические показатели | см. отдельную таблицу теплопроводности; Плотность 116±10% кг/м³. |
| Рабочая температура | максимальная рабочая температура базового изделия +680 °C. |
| Монтажная температура | Отдельная монтажная температура в актуальной документации производителя не нормируется; соблюдать условия актуальной инструкции по монтажу/крепежу. |
| Горючесть / пожарные показатели | НГ |
| ТУ / ГОСТ | ТУ 23.99.19-104-56846022-2016. |
Где применяется
Тепловая изоляция трубопроводов в энергетике, промышленности, транспортных трубопроводах, теплоснабжении и ОВК.
Конструктивы: Прямые участки трубопроводов малого/среднего диаметра.
Размеры, толщины и упаковка
Размеры: Толщина 20–100 мм; внутренний диаметр 18–273 мм; длина 1000 мм; плотность 116±10% кг/м³.
Упаковка: Штучная/коробочная или палетная упаковка; расчёт в шт./пог. м.
Теплопроводность
| Температура | λ, Вт/(м·К), не более |
|---|---|
| +10 °C | 0,036 |
| +25 °C | 0,039 |
| +125 °C | 0,049 |
| +300 °C | 0,089 |
Значения приведены для температур, опубликованных производителем. При теплотехническом расчёте использовать расчетную теплопроводность и коэффициенты по действующей нормативной и проектной документации.
Механические / физические показатели: Плотность 116±10% кг/м³.
ТУ, ГОСТ, сертификаты и технические листы
Норматив: ТУ 23.99.19-104-56846022-2016.
Официальная страница/раздел ISOTEC · Технические листы ISOTEC · Сертификаты и декларации · Каталоги 2026–2027
Для проектирования и закупки следует использовать действующую редакцию технического листа, сертификата/декларации и инструкции именно на выбранную марку, исполнение и производственную площадку. Сертификаты и упаковочные таблицы могут актуализироваться производителем, поэтому дата документа должна проверяться перед закупкой.
Монтаж
Монтаж выполнять по актуальному техническому листу и альбому технических решений ISOTEC. Материал укладывают без щелей; в многослойной схеме стыки смещают. Способ фиксации (бандажи, проволока, штифты, сетка, анкеры) выбирают по конструктиву. На открытом воздухе и при механическом воздействии предусматривают защитный покровный слой. Отдельная монтажная температура для большинства минераловатных изделий в каталоге 2026–2027 не нормируется.
Технически сопоставимые аналоги на tdssk.ru
ISOTEC Шелл (ISOTEC Shell) · ISOTEC Цилиндр (ISOTEC Section) · ISOTEC Шелл ХВАК АЛ2 (ISOTEC Shell HVAC AL2)
Сопутствующие товары
Бандажи, кожухи, фасонные элементы.
Связанные разделы
Техническая изоляция · ISOTEC · Бренд ISOTEC · СП 61.13330.2012 · ГОСТ 32313-2020
Системные и проектные решения
Альбомы технических решений ISOTEC · Расчёт технической изоляции ISOTEC · АО «Теплопроект» — проектная/инженерная практика.
Для проектирования технической изоляции применяются СП 61.13330.2012 и проектные решения/АТР. Выбор толщины выполняют по рабочей температуре, диаметру или геометрии объекта, тепловому потоку, температуре поверхности, защите от конденсации, условиям наружной среды и требованиям пожарной безопасности.
Что указать для подбора и расчёта
Тип объекта и конструктив; диаметр/габариты; рабочая и окружающая температуры; место эксплуатации; требуемая толщина либо критерий расчёта; влажность/риск конденсации; требования по горючести и пределу огнестойкости; вид покрытия; объём и адрес объекта. Для огнезащиты дополнительно необходимы тип конструкции, приведённая толщина металла либо тип железобетона, требуемый R/EI/REI и подтверждённый узел.
Техническая редакция карточки проверена по актуальным материалам ISOTEC и каталогу технической изоляции 2026–2027 на 03.09.2026. При расхождении с паспортом конкретной партии приоритет имеет действующая документация производителя.
Официальные ресурсы производителя и BIM/CAD
Внешние ссылки ведут на официальные ресурсы производителя или на его опубликованные проектные/BIM-материалы. Наличие BIM-модели именно для конкретного артикула, исполнения и версии программного комплекса необходимо проверять в актуальной библиотеке производителя перед выпуском проектной документации.
Для проектировщика: расчёт, BIM и технические решения
При выпуске рабочей документации проверяют весь узел: назначение материала, рабочую и максимальную температуру, теплопроводность при расчётной температуре, толщину, геометрию, пожарные требования, крепление, покровный слой, условия наружной среды и примыкания. Значения из карточки нельзя переносить на другое исполнение без проверки.
- Калькуляторы и расчётные инструменты ООО ССК
- Расчёт технической изоляции ISOTEC
- BIM-материалы ISOTEC
- Альбом технических решений ISOTEC
- Технические листы ISOTEC
- Сертификаты и декларации ISOTEC
Для МТО, тендера и закупки
Чтобы предложения поставщиков были сопоставимыми, а входной контроль не выявил расхождение марки, покрытия, толщины или документов, в запросе рекомендуется фиксировать следующие параметры:
| Что указать в заявке | Почему это важно |
|---|---|
| Наружный Ø трубы | для выбора внутреннего Ø цилиндра |
| Толщина | по проекту/теплотехническому расчёту |
| Длина | по актуальному типоразмеру |
| Температура | рабочая/максимальная |
| Покрытие | без / AL / AL2 — если применимо |
| Метраж | по каждому диаметру |
| Фасонные узлы | отводы/арматура учитывать отдельно |
| Документы и срок | TDS/сертификаты + график поставки |
Практика для крупного объекта: приложите ведомость теплоизоляции, спецификацию или проектный узел и требования к комплекту документов. Это снижает риск пересортицы, неверной толщины и несогласованной замены.
Поставка на ТЭЦ, ГРЭС, ГОК и промышленные объекты
ООО ССК может формировать предложение по ведомости материалов с разбивкой по маркам, исполнениям, типоразмерам и очередям поставки. Для ТЭЦ, ГРЭС, ГОК, нефтегазовых и других промышленных объектов желательно заранее указать адрес, дату потребности, условия разгрузки, требования к паспортам/сертификатам и перечень сопутствующих материалов.
Практические вопросы проектировщика и закупщика
Как правильно задавать размер цилиндра?
В заявке указывают наружный диаметр изолируемой трубы, требуемую толщину и длину изделия; поставщик сопоставляет с внутренним диаметром цилиндра.
Нужно ли рассчитывать толщину?
Да. Толщина зависит от температуры, диаметра, нормируемого теплового потока/температуры поверхности и условий эксплуатации.
Можно ли заменить Shell/Section друг другом?
Не автоматически: это разные конструкции цилиндров, и замену проверяют по проекту, температуре, размерному ряду и покрытию.
