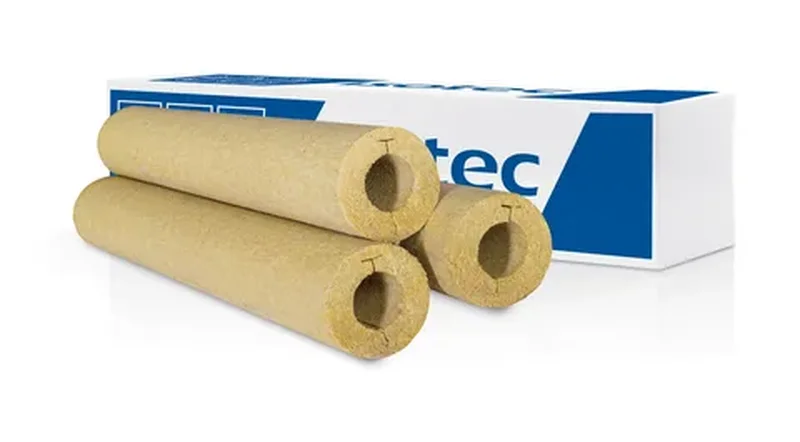

ISOTEC Shell — вырезные базальтовые цилиндры для промышленных трубопроводов
Вырезные минераловатные цилиндры для теплоизоляции трубопроводов в энергетике, промышленности и теплоснабжении до +600 °C.
- Производитель
- Isotec
- Категория
- Цилиндры вырезные Isotec
- Артикул
- по запросу
- Ед. изм.
- шт.
- Наличие
- на складе
Промышленное применение
Shell — вырезной цилиндр, удобный для повторяющихся диаметров трубопроводов на объектах теплоснабжения, энергетики и промышленности.
Типовые задачи на крупных промышленных объектах:
- тепловые сети
- технологические трубопроводы
- котельные и тепловые пункты
- ремонт трубной изоляции
Как заложить материал в спецификацию
Для проектирования и закупки лучше использовать точное торговое наименование ISOTEC, а после него указывать типоразмер, толщину, исполнение, рабочую температуру и объём. Такой формат одновременно соответствует инженерной практике и коммерческим запросам по конкретной марке и размеру.
Пример строки: ISOTEC Shell, внутренний Ø ___ мм, толщина ___ мм, длина ___ мм, Tраб ___ °C, объём ___ м.п.
ISOTEC Шелл (ISOTEC Shell)
Бренд: ISOTEC. Торговая марка ISOTEC представлена в актуальной технической документации «Сен-Гобен»; конкретное юридическое лицо/производственная площадка зависит от изделия и партии.
Теплоизоляция трубопроводов различного назначения в промышленности, энергетике, теплоснабжении и ОВК.
Основные характеристики
| Параметр | Проверенные данные |
|---|---|
| Точное коммерческое название | ISOTEC Шелл (ISOTEC Shell) |
| Материал / тип изделия | вырезной цилиндр/полуцилиндр из базальтовой минеральной ваты |
| Назначение | Теплоизоляция трубопроводов различного назначения в промышленности, энергетике, теплоснабжении и ОВК. |
| Конструктивы | Прямые участки трубопроводов, включая большие диаметры; при наружной эксплуатации — с защитным покровным слоем. |
| Размеры и толщины | Длина 1000 мм; внутренний диаметр 18–1020 мм; толщина стенки 20–170 мм; плотность около 90±10% кг/м³. |
| Упаковка / м² / м³ | Картонные коробки или полиэтиленовая плёнка; число изделий зависит от Ø и толщины. Расчёт в шт./пог. м. |
| Теплопроводность / механические показатели | см. отдельную таблицу теплопроводности; Плотность около 90±10% кг/м³. |
| Рабочая температура | до +600 °C; для покрытия АЛ температура непосредственно на фольге — не более +100 °C. |
| Монтажная температура | Отдельная монтажная температура в актуальной документации производителя не нормируется; соблюдать условия актуальной инструкции по монтажу/крепежу. |
| Горючесть / пожарные показатели | НГ |
| ТУ / ГОСТ | ТУ 23.99.19-104-56846022-2016. |
Где применяется
Теплоизоляция трубопроводов различного назначения в промышленности, энергетике, теплоснабжении и ОВК.
Конструктивы: Прямые участки трубопроводов, включая большие диаметры; при наружной эксплуатации — с защитным покровным слоем.
Размеры, толщины и упаковка
Размеры: Длина 1000 мм; внутренний диаметр 18–1020 мм; толщина стенки 20–170 мм; плотность около 90±10% кг/м³.
Упаковка: Картонные коробки или полиэтиленовая плёнка; число изделий зависит от Ø и толщины. Расчёт в шт./пог. м.
Теплопроводность
| Температура | λ, Вт/(м·К), не более |
|---|---|
| +10 °C | 0,039 |
| +25 °C | 0,046 |
| +125 °C | 0,067 |
| +300 °C | 0,110 |
Значения приведены для температур, опубликованных производителем. При теплотехническом расчёте использовать расчетную теплопроводность и коэффициенты по действующей нормативной и проектной документации.
Механические / физические показатели: Плотность около 90±10% кг/м³.
ТУ, ГОСТ, сертификаты и технические листы
Норматив: ТУ 23.99.19-104-56846022-2016.
Официальная страница/раздел ISOTEC · Технические листы ISOTEC · Сертификаты и декларации · Каталоги 2026–2027
Для проектирования и закупки следует использовать действующую редакцию технического листа, сертификата/декларации и инструкции именно на выбранную марку, исполнение и производственную площадку. Сертификаты и упаковочные таблицы могут актуализироваться производителем, поэтому дата документа должна проверяться перед закупкой.
Монтаж
Монтаж выполнять по актуальному техническому листу и альбому технических решений ISOTEC. Материал укладывают без щелей; в многослойной схеме стыки смещают. Способ фиксации (бандажи, проволока, штифты, сетка, анкеры) выбирают по конструктиву. На открытом воздухе и при механическом воздействии предусматривают защитный покровный слой. Отдельная монтажная температура для большинства минераловатных изделий в каталоге 2026–2027 не нормируется.
Технически сопоставимые аналоги на tdssk.ru
ISOTEC Цилиндр (ISOTEC Section) · Isotec Шелл 120 (Shell 120) · ISOTEC Шелл ХВАК АЛ2 (ISOTEC Shell HVAC AL2)
Сопутствующие товары
Бандажи, проволока, защитные кожухи, фольгированная лента и фасонные элементы.
Связанные разделы
Техническая изоляция · ISOTEC · Бренд ISOTEC · СП 61.13330.2012 · ГОСТ 32313-2020
Системные и проектные решения
Альбомы технических решений ISOTEC · Расчёт технической изоляции ISOTEC · АО «Теплопроект» — проектная/инженерная практика.
Для проектирования технической изоляции применяются СП 61.13330.2012 и проектные решения/АТР. Выбор толщины выполняют по рабочей температуре, диаметру или геометрии объекта, тепловому потоку, температуре поверхности, защите от конденсации, условиям наружной среды и требованиям пожарной безопасности.
Что указать для подбора и расчёта
Тип объекта и конструктив; диаметр/габариты; рабочая и окружающая температуры; место эксплуатации; требуемая толщина либо критерий расчёта; влажность/риск конденсации; требования по горючести и пределу огнестойкости; вид покрытия; объём и адрес объекта. Для огнезащиты дополнительно необходимы тип конструкции, приведённая толщина металла либо тип железобетона, требуемый R/EI/REI и подтверждённый узел.
Техническая редакция карточки проверена по актуальным материалам ISOTEC и каталогу технической изоляции 2026–2027 на 03.09.2026. При расхождении с паспортом конкретной партии приоритет имеет действующая документация производителя.
Для проектировщика: расчёт, BIM и технические решения
При выпуске рабочей документации проверяют не одну паспортную характеристику, а весь узел: рабочую и максимальную температуру, расчётную теплопроводность при соответствующей температуре, толщину, геометрию, пожарные требования, крепление, покровный слой, условия наружной среды и примыкания. ISOTEC публикует BIM-материалы, альбомы технических решений и расчётные сервисы; их следует использовать вместе с действующим техническим листом конкретной марки.
- Калькуляторы и расчётные инструменты ООО ССК
- Расчёт технической изоляции ISOTEC
- BIM-материалы ISOTEC
- Альбом технических решений ISOTEC
- Технические листы ISOTEC
- Сертификаты и декларации ISOTEC
Для МТО, тендера и закупки
Чтобы предложения поставщиков были сопоставимыми и закупка не сводилась к сравнению разных исполнений под одним названием, в запросе желательно указывать следующие параметры:
| Что указать в заявке | Почему это важно |
|---|---|
| Наружный Ø трубы | для подбора внутреннего Ø цилиндра |
| Толщина | по теплотехническому расчёту |
| Температура | рабочая/максимальная |
| Метраж | м.п. по каждому диаметру |
| Покровный слой | AL/AL2/кожух по проекту |
| Фасонные элементы | отводы, фланцы, арматура отдельно |
| Документы | TDS, сертификаты, EPD при требовании |
| Срок/адрес | для поставки по очередям |
Практика для крупного объекта: вместе с запросом полезно передавать ведомость теплоизоляции, спецификацию или проектный узел и требования к комплекту документов. Это снижает риск неверной толщины, несопоставимого аналога, пересортицы по покрытиям и задержек на входном контроле.
Поставка на ТЭЦ, ГРЭС, ГОК и промышленные объекты
ООО ССК может формировать предложение по ведомости материалов с разбивкой по маркам, типоразмерам и очередям поставки. Для расчёта логистики рекомендуется заранее указать адрес объекта, дату потребности, ограничения по разгрузке, необходимость паспортов качества и сертификатов, а также сопутствующие материалы: кожух, бандажи, крепёж, клей, ленты и элементы узлов.
Практические вопросы проектировщика и закупщика
Shell и Section — одно и то же?
Нет: Shell — вырезной, Section — термонавивной цилиндр.
Как формировать запрос?
Укажите наружный диаметр трубы, толщину, длину и общий метраж.
