ФТ БАРЬЕР
ФТ БАРЬЕР и ФТ БАРЬЕР Д: подбор огнезащиты и теплоизоляции железобетонных плит. Проектные параметры, комплектность и сравнение с системой ISOTEC.
Подробнее о категории

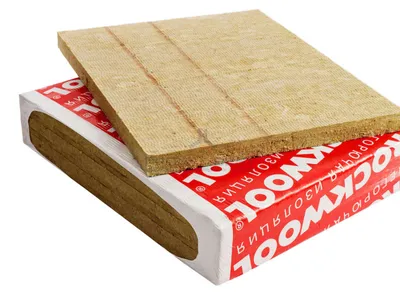

ФТ БАРЬЕР RWL — огнезащита железобетонных перекрытий
ФТ БАРЬЕР применяют для огнезащиты и теплоизоляции железобетонных перекрытий. В отличие от обычного утепления, результат зависит от толщины и состояния железобетона, расположения арматуры, крепежа и испытанного решения. Для жилого паркинга или промышленного перекрытия недостаточно указать требуемый REI: необходимо передать исходные данные конструкции и условия её работы.
Подбор по проектной ведомости. Передать спецификацию для комплектации и сравнения решений ISOTEC.
Где применяется и что проверить на объекте
| Объект | Конструкция или участок | Условие выбора |
|---|---|---|
| Паркинги жилых комплексов | Перекрытия между температурными зонами | Теплотехника и огнестойкость одновременно |
| Промышленные здания | Железобетонные плиты | Основание, нагрузка и схема крепления |
| Реконструкция | Усиление огнезащиты существующего перекрытия | Обследование, защитный слой бетона и доступ к монтажу |
| Специальные решения | ФТ БАРЬЕР Д | Направление слоёв и документация двойной плотности |
Материалы, исполнения и основные параметры
| Параметр или группа | Данные для предварительного подбора |
|---|---|
| ФТ БАРЬЕР | Жёсткая гидрофобизированная плита из каменной ваты. |
| Пример из официальной карточки | Указан REI 150 при толщине изделия 30 мм и защитном слое бетона до арматуры 22,5 мм; прочие условия — по системе. |
| Плотность ФТ БАРЬЕР | 110 кг/м³ по странице производителя. |
| Теплопроводность ФТ БАРЬЕР | λD=0,037; λА=0,040; λБ=0,044 Вт/(м·К), не смешивать методики этих показателей. |

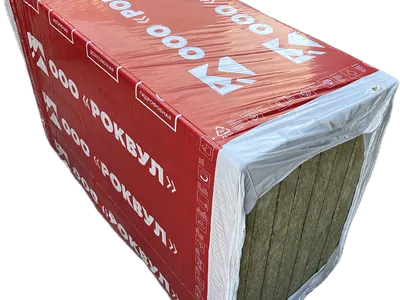

| ФТ БАРЬЕР Д | Двухплотностное изделие; верхний жёсткий слой 30 мм и нижний слой 50–170 мм по официальной странице. |
| Пожарные документы | Нужны на конкретную систему и исполнение, не только на негорючий материал. |
RWL — ФТ БАРЬЕР · RWL — ФТ БАРЬЕР Д · ISOTEC — Fire Protect
Для проектировщика: расчёт и техническое решение
Для проектирования огнезащиты недостаточно выбрать торговую марку и толщину. Необходимо сопоставить защищаемую конструкцию с областью применения документа, проверить основание, крепления, соединения, примыкания и условия монтажа. При переходе на ISOTEC оформляют сравнение систем целиком. Нормы расхода и шаг крепления берут из применимого регламента, а не из усреднённой интернет-таблицы.
Для подготовки исходных данных: калькуляторы ССК и база технических документов. Предварительный расчёт не подменяет проект и подтверждённый огнезащитный узел.
Материалы базы знаний ССК: R, EI и REI: выбор огнезащитной системы
Приоритетная альтернатива ISOTEC: подбор и условия замены
ООО ССК в первую очередь рассматривает ISOTEC для технической изоляции объекта. Ниже указаны направления подбора; окончательное решение зависит от проекта и документации выбранной системы.
| Задача | Куда перейти | Условие технического сравнения |
|---|---|---|
| Альтернативная огнезащита перекрытия | ISOTEC Fire Protect | Проверить предел REI на том же основании, толщину плиты, анкеры и область применения. |
| Другие подтверждённые решения | Огнезащита ISOTEC | Подбор системы по проекту; перенос готового результата ФТ БАРЬЕР недопустим. |
REI 150 из примера производителя не гарантируется для любой плиты перекрытия и любой схемы анкеров. Замена на ISOTEC оформляется как изменение системы.
Количество, размеры и упаковка
| Что считать | База расчёта | Практическое ограничение |
|---|---|---|
| Защищаемая поверхность | По ведомости конструкций и проектной схеме | Для стали учитывают схему обогрева и профиль, для воздуховода — периметр и узлы. |
| Материал огнезащиты | Толщина и число слоёв по системе | Произвольный запас толщины не подтверждает новый R/EI/REI. |
| Клеевой состав и крепёж | Килограммы, штуки и погонные метры по регламенту | Нельзя заменить норму одной системы нормой другой. |
| Поставка | Поэлементная ведомость с единицами и упаковкой | Система не имеет одной универсальной упаковки или средней плотности. |
Геометрический пересчёт нужен для подготовки заявки. Производственные размеры, запас на раскрой, фактическая упаковка и расход системных компонентов подтверждаются отдельно. Расчёт не является обещанием наличия конкретного артикула.
Как записать позицию в спецификации
Используйте полное наименование и отдельные параметры исполнения. Это помогает сравнить предложения поставщиков без скрытой подмены марки, толщины или комплектности.
Шаблон строки: ФТ БАРЬЕР / вариант / основание и толщина бетона / защитный слой до арматуры / требуемый REI / плита и анкеры / площадь.
Для МТО, тендера и закупки
| Что указать | Данные для сопоставимого предложения |
|---|---|
| Защищаемая конструкция | Воздуховод, стальной профиль, железобетон, дерево, кровельный узел или проходка — по предмету закупки. |
| Требование проекта | Нужный предел и критерии R/E/I либо класс пожарной опасности; эти показатели не подменяют друг друга. |
| Исходные размеры | Тип основания, геометрия, толщины, схема воздействия и особые примыкания. |
| Система и редакция документа | Полное название, применимый регламент, комплект и ограничения области применения. |
| Ведомость количества | Площади и расход компонентов в отдельных единицах. |
| Допустимость альтернативы | Кто согласует изменение системы и какие расчёты/документы необходимы. |
| Поставка | Адрес, очередь строительства, дата потребности и ограничения разгрузки. |
| Документы для приёмки | Подтверждение соответствия, маркировка партии и документы, предусмотренные проектом и договором. |
Документы производителя и проектные ресурсы
| Документ | Для чего используется |
|---|---|
| На материал | Технический лист, маркировка и паспорт партии либо иной предусмотренный документ качества. |
| На систему | Применимый регламент, альбом узлов и документы о соответствии именно выбранной конструкции. |
| На альтернативу | Таблица отличий исходного решения и ISOTEC; расчёт и согласование в объёме требований проекта. |
| На поставку | Спецификация, количество, упаковка, комплектность и документы, предусмотренные договором. |
RWL — ФТ БАРЬЕР · RWL — ФТ БАРЬЕР Д · ISOTEC — Fire Protect · ISOTEC — огнезащита железобетонных конструкций
ISOTEC — технические листы · ISOTEC — альбомы технических решений · ISOTEC — BIM-материалы
BIM-библиотека помогает работать с проектными данными, но не подтверждает автоматически допустимость узла. Наличие модели конкретного изделия, её свойства и совместимость с программой проверяют перед использованием. Сертификат оценивают вместе с областью действия и применимыми приложениями.
Монтаж, входной контроль и приёмка
| Этап | Контрольная задача | Что не следует упускать |
|---|---|---|
| До закупки | Сопоставить основание и узел с областью применения системы | Общий сертификат на материал не заменяет подтверждение конструкции. |
| При приёмке | Проверить марки, толщины, партии и комплектность | Не допускать перемешивания похожих исполнений без согласования. |
| До закрытия работ | Зафиксировать толщины, крепления, стыки и узлы | Контроль проводится по проекту и применимому регламенту. |
| После выполнения | Передать документы и сохранить доступ к предусмотренному обслуживанию | Изменения на объекте должны быть отражены в документации. |
Последовательность контроля приведена для планирования закупки и работ. Обязательную технологию монтажа, допустимые условия хранения и применения определяют документы конкретного производителя и проект.
Комплектация и поставка на объект
Пришлите ведомость — получите предложение по конкретному объекту. Для ТЭЦ, ГРЭС, ГОК и промышленного предприятия можно разбить перечень по участкам, диаметрам, температурным режимам и очередям монтажа. Для жилого или общественного здания — по инженерным системам и защищаемым конструкциям.
Укажите адрес, требуемую дату на площадке, условия разгрузки и перечень обязательных документов. При рассмотрении альтернативы отметьте, какие проектные показатели неизменны. Марки, состав комплекта, стоимость и график поставки фиксируются в коммерческом предложении и спецификации.
Отправить спецификацию в ООО ССК · Посмотреть каталог ISOTEC
Связанные разделы каталога
RWL · Плиты RWL · Огнезащита железобетонных конструкций · ISOTEC Огнезащита · Огнезащита Тизол (МБОР)
Вопросы проектировщика и закупщика
Можно ли заменить один компонент системы на ISOTEC?
Только если такая замена предусмотрена документами и согласована для конкретной конструкции. В остальных случаях рассматривают другую систему целиком, со своей толщиной, креплением и областью применения.
НГ и EI — одно и то же?
Нет. Негорючесть характеризует материал, а EI — предельные состояния конструкции при огневом воздействии. Ни фольга, ни название бренда не подтверждают необходимый EI.
Почему для сметы недостаточно площади?
К площади добавляют геометрию, количество слоёв, узлы, расход состава и крепления по регламенту. Для разных систем одинаковые м² могут означать разный комплект.
Справочная информация. Материал предназначен для предварительного подбора и подготовки заявки. Для проектирования, закупки и монтажа применяйте актуальные документы производителя на конкретную марку, исполнение и систему, а также требования проекта. Сравнение с ISOTEC не является разрешением на автоматическую замену проектной марки.
