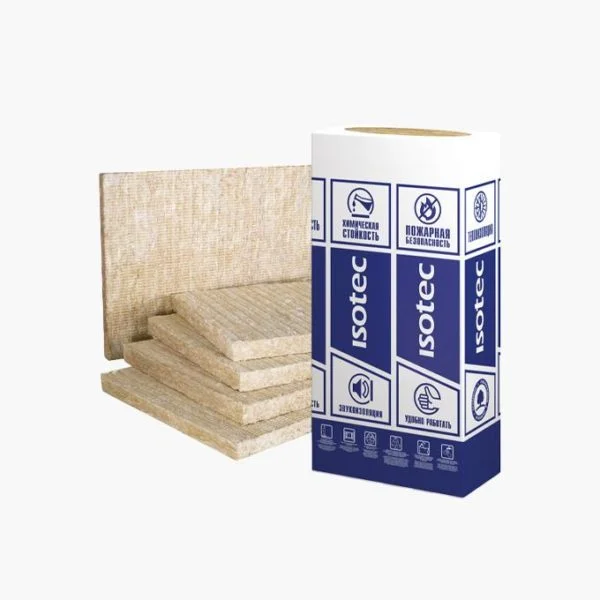

ISOTEC Fire Protect — материал для сертифицированных систем конструктивной огнезащиты
Теплоизоляция и конструктивная огнезащита железобетонных плит перекрытий, колонн и ферм в зданиях и сооружениях.
- Производитель
- Isotec
- Категория
- ISOTEC Огнезащита
- Артикул
- по запросу
- Ед. изм.
- шт.
- Наличие
- на складе
Промышленное применение
Материал применяют для теплоизоляции и конструктивной огнезащиты железобетонных перекрытий, колонн и ферм в пределах подтверждённой системы. Основание, толщину, крепление и требуемый предел огнестойкости проверяют по проекту и документации системы.
Типовые задачи и объекты:
- железобетонные перекрытия и элементы — по подтвержденной системе
- стальные конструкции — только для действующей системы и марки
- промышленные здания и сооружения
- объекты энергетики, ГОК и производства с нормируемой огнестойкостью
Формулировки, встречающиеся в спецификациях и заявках: ISOTEC Fire Protect · ISOTEC Огнезащита · огнезащита ISOTEC · минераловатная огнезащита конструкций · REI огнезащита плита ISOTEC.
Как заложить материал в спецификацию
Для проектирования и закупки используйте точное торговое наименование, а после него указывайте исполнение, типоразмер, толщину, рабочую температуру и объём. Такой формат удобен проектировщику, МТО и тендерной службе и позволяет сравнивать предложения по одной и той же позиции.
Пример строки: ISOTEC Fire Protect, система/основание ___, требуемый предел R/EI/REI ___, толщина ___ мм, площадь ___ м², узел крепления ___
ISOTEC Огнезащита (ISOTEC Fire Protect)
Бренд: ISOTEC. Торговая марка ISOTEC представлена в актуальной технической документации «Сен-Гобен»; конкретное юридическое лицо/производственная площадка зависит от изделия и партии.
Теплоизоляция и конструктивная огнезащита железобетонных плит перекрытий, колонн и ферм в зданиях и сооружениях.
Основные характеристики
| Параметр | Проверенные данные |
|---|---|
| Точное коммерческое название | ISOTEC Огнезащита (ISOTEC Fire Protect) |
| Материал / тип изделия | негорючая минераловатная плита повышенной плотности для огнезащиты железобетона |
| Назначение | Теплоизоляция и конструктивная огнезащита железобетонных плит перекрытий, колонн и ферм в зданиях и сооружениях. |
| Конструктивы | Испытанная система на железобетонной многопустотной плите перекрытия; крепление плит анкерами непосредственно к минеральному/бетонному основанию. Распорная зона анкера — не менее 50 мм. |
| Размеры и толщины | Формат 1000×600 мм; толщины 30–200 мм. Для подтвержденного REI 240 на ж/б многопустотной плите используется 40 мм. |
| Упаковка / м² / м³ | Палетная; типичный объем палеты около 2,7–2,88 м³ в зависимости от толщины; точное количество плит/м² — по текущей упаковочной ведомости. |
| Теплопроводность / механические показатели | см. отдельную таблицу теплопроводности; Плотность 110 кг/м³; выдерживает сжимающую нагрузку до 25 кПа. |
| Рабочая температура | до +660 °C. |
| Монтажная температура | Отдельная монтажная температура в актуальной документации производителя не нормируется; соблюдать условия актуальной инструкции по монтажу/крепежу. |
| Горючесть / пожарные показатели | НГ. Подтвержденный предел: REI 240 для железобетонной многопустотной плиты, изолированной ISOTEC Огнезащита 40 мм. |
| ТУ / ГОСТ | ТУ 23.99.19-105-56846022-2016. Огнестойкость — только для испытанной конструкции, а не как универсальное свойство отдельной плиты. |
Где применяется
Теплоизоляция и конструктивная огнезащита железобетонных плит перекрытий, колонн и ферм в зданиях и сооружениях.
Конструктивы: Испытанная система на железобетонной многопустотной плите перекрытия; крепление плит анкерами непосредственно к минеральному/бетонному основанию. Распорная зона анкера — не менее 50 мм.
Размеры, толщины и упаковка
Размеры: Формат 1000×600 мм; толщины 30–200 мм. Для подтвержденного REI 240 на ж/б многопустотной плите используется 40 мм.
Упаковка: Палетная; типичный объем палеты около 2,7–2,88 м³ в зависимости от толщины; точное количество плит/м² — по текущей упаковочной ведомости.
Теплопроводность
| Температура | λ, Вт/(м·К), не более |
|---|---|
| +10 °C | 0,036 |
| +25 °C | 0,038 |
| +125 °C | 0,050 |
| +300 °C | 0,090 |
Значения приведены для температур, опубликованных производителем. При теплотехническом расчёте использовать расчетную теплопроводность и коэффициенты по действующей нормативной и проектной документации.
Механические / физические показатели: Плотность 110 кг/м³; выдерживает сжимающую нагрузку до 25 кПа.
Огнестойкость в испытанной системе
| Конструкция | Толщина ISOTEC Огнезащита | Предел огнестойкости |
|---|---|---|
| Железобетонная многопустотная плита перекрытия | 40 мм | REI 240 |
Важно: EI/REI/R относится к конкретной испытанной конструкции, указанной производителем. Нельзя переносить предел огнестойкости на отдельный материал, другую толщину, основание, крепёж или геометрию без подтверждения системы.
ТУ, ГОСТ, сертификаты и технические листы
Норматив: ТУ 23.99.19-105-56846022-2016. Огнестойкость — только для испытанной конструкции, а не как универсальное свойство отдельной плиты.
Официальная страница/раздел ISOTEC · Технические листы ISOTEC · Сертификаты и декларации · Каталоги 2026–2027
Для проектирования и закупки следует использовать действующую редакцию технического листа, сертификата/декларации и инструкции именно на выбранную марку, исполнение и производственную площадку. Сертификаты и упаковочные таблицы могут актуализироваться производителем, поэтому дата документа должна проверяться перед закупкой.
Монтаж
Плиты крепят к железобетонному/минеральному основанию механическими анкерами; длину крепежа выбирают по толщине плиты, распорная зона анкера не менее 50 мм. После монтажа допускается негорючее декоративное покрытие. Для достижения REI применять только узел и крепеж из подтвержденного системного решения.
Технически сопоставимые аналоги на tdssk.ru
ISOTEC Плита для промышленности С150 (ISOTEC Industrial Slab S150) · ISOTEC Плита для промышленности С100 (ISOTEC Industrial Slab S100)
Сопутствующие товары
Анкерный/тарельчатый крепеж по проекту; бандажи; покровный слой из металла; уплотнительные элементы; огнезащитный крепеж — только в испытанных системах.
Связанные разделы
Техническая изоляция · ISOTEC · Бренд ISOTEC · СП 61.13330.2012 · ГОСТ 32313-2020
Системные и проектные решения
Альбомы технических решений ISOTEC · Расчёт технической изоляции ISOTEC · АО «Теплопроект» — проектная/инженерная практика.
Для проектирования технической изоляции применяются СП 61.13330.2012 и проектные решения/АТР. Выбор толщины выполняют по рабочей температуре, диаметру или геометрии объекта, тепловому потоку, температуре поверхности, защите от конденсации, условиям наружной среды и требованиям пожарной безопасности.
Что указать для подбора и расчёта
Тип объекта и конструктив; диаметр/габариты; рабочая и окружающая температуры; место эксплуатации; требуемая толщина либо критерий расчёта; влажность/риск конденсации; требования по горючести и пределу огнестойкости; вид покрытия; объём и адрес объекта. Для огнезащиты дополнительно необходимы тип конструкции, приведённая толщина металла либо тип железобетона, требуемый R/EI/REI и подтверждённый узел.
Техническая редакция карточки проверена по актуальным материалам ISOTEC и каталогу технической изоляции 2026–2027 на 03.09.2026. При расхождении с паспортом конкретной партии приоритет имеет действующая документация производителя.
Официальные ресурсы производителя и BIM/CAD
Внешние ссылки ведут на официальные ресурсы производителя или на его опубликованные проектные/BIM-материалы. Наличие BIM-модели именно для конкретного артикула, исполнения и версии программного комплекса необходимо проверять в актуальной библиотеке производителя перед выпуском проектной документации.
Для проектировщика: расчёт, BIM и технические решения
При выпуске рабочей документации проверяют весь узел: назначение материала, рабочую и максимальную температуру, теплопроводность при расчётной температуре, толщину, геометрию, пожарные требования, крепление, покровный слой, условия наружной среды и примыкания. Значения из карточки нельзя переносить на другое исполнение без проверки.
- Калькуляторы и расчётные инструменты ООО ССК
- Расчёт технической изоляции ISOTEC
- BIM-материалы ISOTEC
- Альбом технических решений ISOTEC
- Технические листы ISOTEC
- Сертификаты и декларации ISOTEC
Для МТО, тендера и закупки
Чтобы предложения поставщиков были сопоставимыми, а входной контроль не выявил расхождение марки, покрытия, толщины или документов, в запросе рекомендуется фиксировать следующие параметры:
| Что указать в заявке | Почему это важно |
|---|---|
| Защищаемая конструкция | ж/б / сталь / другой подтвержденный узел |
| Требуемый предел | R / EI / REI по проекту |
| Приведенная толщина/геометрия | если требуется расчетом системы |
| Толщина материала | только по сертифицированному узлу |
| Крепление | по технологическому регламенту |
| Площадь | м² |
| Документы | сертификат/протокол/регламент |
| Проектное согласование | обязательно для ответственной огнезащиты |
Практика для крупного объекта: приложите ведомость теплоизоляции, спецификацию или проектный узел и требования к комплекту документов. Это снижает риск пересортицы, неверной толщины и несогласованной замены.
Поставка на ТЭЦ, ГРЭС, ГОК и промышленные объекты
ООО ССК может формировать предложение по ведомости материалов с разбивкой по маркам, исполнениям, типоразмерам и очередям поставки. Для ТЭЦ, ГРЭС, ГОК, нефтегазовых и других промышленных объектов желательно заранее указать адрес, дату потребности, условия разгрузки, требования к паспортам/сертификатам и перечень сопутствующих материалов.
Практические вопросы проектировщика и закупщика
Можно ли написать REI 240 как характеристику одной плиты?
Нет. Предел огнестойкости относится к испытанной конструкции в сборе и должен сопровождаться условиями системы.
Можно ли менять крепеж или толщину?
Только если это допускает сертифицированная система или изменение подтверждено проектным решением.
Что отправить для расчёта?
Тип конструкции, требуемый предел, геометрию/приведенную толщину, площадь, условия монтажа и проектный узел.
