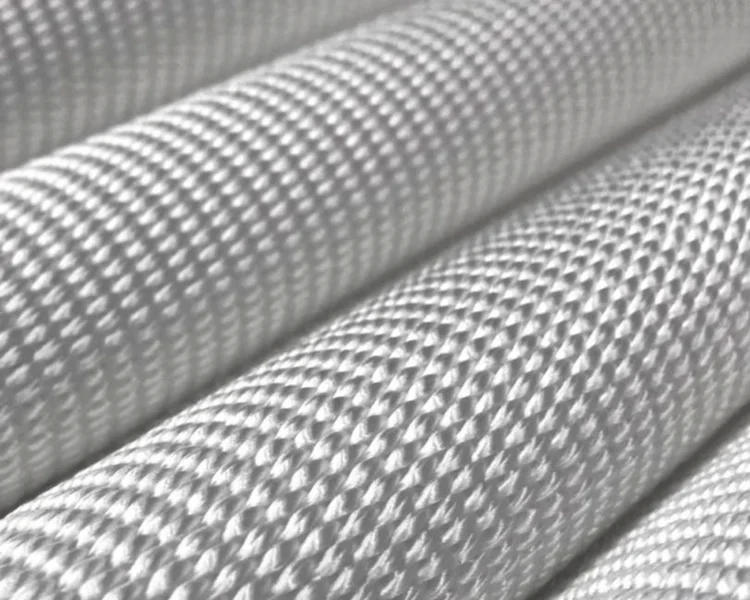

Геоспан ТНПЭ — высокопрочный тканый геотекстиль
Высокопрочная тканая полиэфирная силовая прослойка для армирования высоких насыпей, слабых грунтов и армогрунтовых сооружений. В отличие от обычного разделительного полотна здесь определяющими являются расчётная длительная прочность, ползучесть и деформация под нагрузкой.
- Производитель
- ГЕОСПАН
- Категория
- Высокопрочный геотекстиль
- Артикул
- по запросу
- Ед. изм.
- шт.
- Наличие
- на складе
Геоспан ТНПЭ — высокопрочный тканый полиэфирный геотекстиль
Высокопрочная тканая полиэфирная силовая прослойка для армирования высоких насыпей, слабых грунтов и армогрунтовых сооружений. В отличие от обычного разделительного полотна здесь определяющими являются расчётная длительная прочность, ползучесть и деформация под нагрузкой.
Производитель: ГК «Гекса — нетканые материалы». Бренд: Геоспан. Основная товарная группа: Геоспан ТНПЭ — высокопрочный тканый геотекстиль.
Точные марки и технические характеристики
| Показатель / исполнение | Данные производителя или статус проверки |
|---|---|
| Конструкция | Тканый геотекстиль из полиэфирных нитей |
| Марки из таблицы изготовителя | ТНПЭ 100, 100Р, 150, 200, 200Р, 300, 400, 500, 600, 800, 1000, 1200 |
| Продольная прочность, не менее | От 100 до 1200 кН/м по выбранной марке; ТНПЭ 100 — 100, ТНПЭ 300 — 300, ТНПЭ 600 — 600, ТНПЭ 1200 — 1200 кН/м |
| Поперечная прочность | От 50 до 200 кН/м в зависимости от исполнения, указана по каждой марке в заводской таблице |
| Удлинение при максимальной нагрузке | Не более 15% по длине и ширине |
| Коэффициент фильтрации при 2 кПа | Не менее 20 м/сут |
| Морозостойкость, 30 циклов | Не менее 90% |
| Ширина полотна | 4,2–5,3 м; длина намотки уточняется |
| Масса на м² | От 220 до 1900 г/м² в зависимости от марки, допуск ±10% |
| Рабочие и монтажные температуры | Численный диапазон применения и температура укладки не установлены для данного исполнения в доступной технической таблице; необходима проверка заводского допуска. |
| Пожарная группа / огнезащита | Пожарные показатели конкретной марки не подтверждены открытой технической таблицей; не обозначать НГ или предел огнестойкости без протоколов. |
| Упаковка / логистика | Для отгрузки требуется подтвердить фактическую массу, число единиц и транспортный объём грузового места. Геометрическая площадь полотна не равна объёму упаковки. |
| Теплопроводность | Для этого геосинтетика не является определяющим проектным показателем теплоизоляции; не подставлять условное значение. |
Примечание к характеристикам. Числа приведены по опубликованным таблицам производителя. Точные параметры поставляемой марки, исполнение и область применения проверяют по техлисту и паспорту партии. Теплопроводность не подменяет показатели фильтрации, прочности и гидроизоляции. Параметры одних марок нельзя переносить на другие.
Где применяется и в каких конструктивах
| Конструкция или объект | Назначение и что проверить |
|---|---|
| Высокая насыпь на слабом грунте | Раскладывается в расчётном армирующем горизонте; проверяют растягивающие усилия, осадку и сроки консолидации |
| Армогрунтовое сооружение | Включается в проектную схему армирования с контролем анкерования и прочности соединений |
| Технологическая автодорога | Усиление основания под тяжёлую технику при подтверждённых параметрах земляного полотна |
Как выбрать исполнение под проект
Высокие насыпи и участки с неустойчивым основанием, дороги и технологические проезды, стеснённые земляные сооружения с крутыми откосами. Для технической заявки нужны тип сооружения, рабочая функция слоя, основание, нагрузки, контактирующие материалы, объём и сроки. Инженерное сравнение выполняют по одинаковым испытаниям, а не только по цене квадратного метра.
Размеры, упаковка и расчёт количества
Размеры, опубликованные производителем, перечислены в таблице характеристик. Геометрическую площадь плоского рулона вычисляют как произведение ширины на длину, но число рулонов определяют после раскладки с проектными нахлёстами и подрезкой. Для объёмных изделий отдельно указывают секции, комплектность, массу и транспортные габариты. Наличие нужного формата на складе согласуется по партии.
Монтаж и входной контроль
Для проектирования задают расчётную долговременную прочность, ползучесть, анкеровку и направление главных усилий. Рулоны раскладывают по выровненному основанию; соединения и засыпку выполняют по рабочей документации, защищая текстиль от сдвига и разрывов.
При приёмке сверяют маркировку и количество с заказом, отсутствие повреждений, паспорт партии, применимую техническую карту и документы об испытаниях. Материал нельзя подменять похожим по названию без проверки проектных показателей.
Температура эксплуатации, огнестойкость и ограничения
Не следует объявлять геосинтетик морозостойким для любых условий или указывать температуру укладки по аналогии с другим изделием. Опубликованные испытания на морозостойкость и гибкость, где они приведены, не тождественны температурному режиму монтажа.
Пожарная классификация материала и предел огнестойкости конструкции — разные показатели. Для проекта запрашивают действующие документы на конкретную марку; необоснованные НГ, Г1, Г4, R, EI и REI в карточку не добавлены.
ГОСТ, СП и проектные нормативы
- ГОСТ 32804-2014 — геосинтетики для земляных работ — применимость нормы определяют функцией геосинтетика и текущей редакцией проекта.
- ГОСТ Р 56338-2015 — армирование нижних слоёв оснований — применимость нормы определяют функцией геосинтетика и текущей редакцией проекта.
- СП 34.13330.2021 — автомобильные дороги — применимость нормы определяют функцией геосинтетика и текущей редакцией проекта.
- ГОСТ Р 56339-2015 — ползучесть при растяжении — применимость нормы определяют функцией геосинтетика и текущей редакцией проекта.
ТУ, сертификаты, техлисты и решения производителя
Основной источник характеристик: Геоспан — техническая страница этого материала. Нормативная библиотека: стандарты и методики испытаний Геоспан; подтверждённый опыт: проекты с применением материалов Геоспан; инженерные расчёты: Гекса Инжиниринг. Публичная страница не заменяет действующий ТУ/СТО, документ о соответствии и паспорт фактической партии.
Аналоги и альтернативные решения
Геоспан ТН и геосетка ПЭ могут рассматриваться только после пересчёта по требуемой длительной прочности и деформационным параметрам.
Сопутствующие товары и перелинковка
Геоспан ТН — тканый геотекстиль · Геоспан ПЭ — полиэфирная армирующая геосетка · Геоспан МОБ — модульные облицовочные блоки · Геосинтетика · Каталог Геоспан · Все товары бренда Геоспан
Что прислать для расчёта поставки ТД ССК
Направьте спецификацию, проектные узлы, функцию и место материала в конструкции, необходимую марку или расчётные требования, площадь либо число изделий и срок потребности. ССК готовит предложение по комплектности и доставке по России; цену и сроки подтверждают для выбранного исполнения.
Информация для проектировщика и снабжения. Точные параметры и условия применения необходимо сопоставить с действующими первичными документами производителя и рабочей документацией объекта. Фактическое наличие сертификата на конкретную поставку не предполагается без проверки.
