ISOTEC Прошивной мат100-СМ-АЛ2 (ISOTEC Wired mat100) — характеристики, применение, размеры и документы
ISOTEC Прошивной мат100-СМ-АЛ2 (ISOTEC Wired mat100) — базальтовый прошивной мат плотностью 100 кг/м³ для технической теплоизоляции оборудования, трубопроводов, воздуховодов, газоходов и криволинейных поверхностей; температура применения от −180 до +680 °C. В сертифицированных исполнениях СМ/СМ-АЛ2 используется для огнезащиты стальных воздуховодов до EI 240.
- Производитель
- Isotec
- Категория
- Прошивной мат-100
- Артикул
- по запросу
- Ед. изм.
- шт.
- Наличие
- на складе
ISOTEC Прошивной мат100-СМ-АЛ2 (ISOTEC Wired mat100)

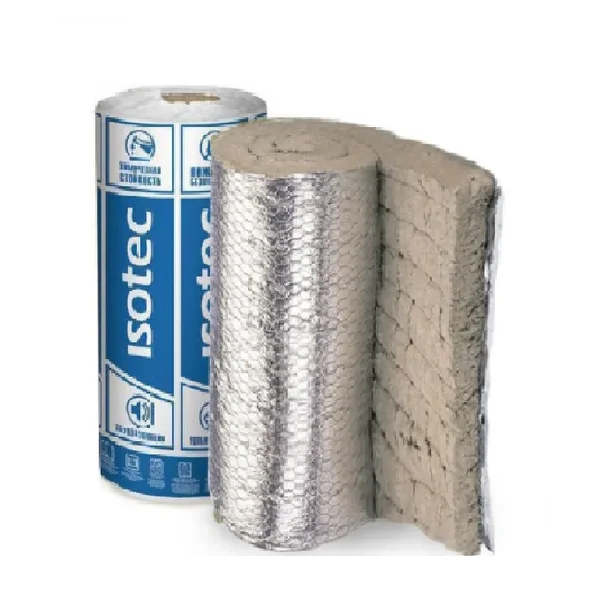

ISOTEC Прошивной мат100-СМ-АЛ2 (ISOTEC Wired mat100) — прошивной теплоизоляционный мат из минеральной ваты на основе расплава базальтовых пород, плотность 100 кг/м³, исполнение СМ-АЛ2 (стальная сетка + неармированная алюминиевая фольга АЛ2). Мат относится к семейству ISOTEC Прошивной мат100 (ISOTEC Wired mat100) и применяется в промышленной и инженерной технической изоляции.
SEO-синоним: ISOTEC Wired mat100 / Wired Mat 100 / «вайред мат 100». Старое и по-прежнему используемое производителем англоязычное название семейства — ISOTEC Wired mat100. Оно сохранено в H1, мета-тегах и тексте без переспама, чтобы карточка находилась по запросам «прошивной мат» и «Wired Mat».
Где применяется
Области применения производителя: ОВК, промышленность, огнезащита, OEM; резервуары и ёмкости, воздуховоды, котлы и печи, технологические трубопроводы, дымоходы и вытяжные устройства, системы пожаротушения, оборудование и установки.
Типовые конструктивы: плоские, цилиндрические, конические и другие криволинейные поверхности технологического и энергетического оборудования; трубопроводы большого диаметра; резервуары и ёмкости; воздуховоды и газоходы; системы дымоудаления; кожухи и аппараты. Мат допускает плотное облегание сложной геометрии благодаря прошивке и металлической сетке.
Основные технические характеристики
| Параметр | Проверенные данные |
|---|---|
| Точное коммерческое наименование | ISOTEC Прошивной мат100-СМ-АЛ2 (ISOTEC Wired mat100) |
| Производитель / торговая марка | ISOTEC (торговая марка концерна «Сен-Гобен»; конкретная производственная площадка определяется партией и исполнением) |
| Тип изделия | Прошивной минераловатный мат на основе базальтовых пород с металлической сеткой |
| Исполнение | СМ-АЛ2: стальная сетка + неармированная алюминиевая фольга АЛ2 |
| Номинальная плотность | 100 кг/м³; в каталоге 2026–2027: 100±10 % |
| Толщина | 30–120 мм |
| Ширина | 1000 мм |
| Температура применения | от −180 до +680 °C |
| Максимальная рабочая температура | +680 °C |
| Механические / монтажные показатели | коэффициент монтажного уплотнения 1,00–1,10 (по данным производителя, подтверждён НИИСФ РААСН) |
| Горючесть / пожарная опасность | НГ; класс пожарной опасности КМ0. Без покрытия АЛ либо с АЛ2: НГ, КМ0 согласно действующему сертификату соответствия на прошивные маты ISOTEC. |
| ТУ | ТУ 23.99.19-103-56846022-2016 |
| Соответствие | ГОСТ 32313-2020 — в объёме, указанном действующей декларацией соответствия; контроль максимальной температуры — по ГОСТ 32312-2011; теплопроводность подтверждается испытаниями по ГОСТ 7076-99. |
Теплопроводность
Коэффициент теплопроводности λ, Вт/(м·К), не более:
| Средняя температура | λ, Вт/(м·К), не более |
|---|---|
| +10 °C | 0,034 |
| +25 °C | 0,035 |
| +125 °C | 0,046 |
| +300 °C | 0,078 |
Для теплотехнического расчёта толщины использовать расчётные условия проекта, СП 61.13330.2012 (если он применим к объекту), требования к температуре поверхности/тепловому потоку/конденсации и актуальные коэффициенты производителя.
Размеры и упаковка
Маты сворачиваются в рулоны и упаковываются в полиэтиленовую плёнку. Палетирование и количество материала зависят от производственной площадки. Ниже — опубликованные производителем значения для семейства:
| Толщина, мм | Длина рулона, мм | Ширина, мм | м² в упаковке | м³ в упаковке |
|---|---|---|---|---|
| 30 | 6000 | 1000 | 102,00 | 3,100 |
| 40 | 5000 | 1000 | 100,00 | 4,000 |
| 40 | 6000 | 1000 | 102,00 | 4,080 |
| 50 | 4000 | 1000 | 80,00 | 4,000 |
| 60 | 3000 | 1000 | 63,00 | 3,780 |
| 70 | 2000 | 1000 | 50,00 | 3,500 |
| 80 | 2000 | 1000 | 42,00 | 3,360 |
| 90 | 2000 | 1000 | 42,00 | 3,780 |
| 100 | 2000 | 1000 | 40,00 | 4,000 |
Штучная упаковка другой производственной площадки:
| Толщина, мм | Длина рулона, мм | Ширина, мм | м² | м³ |
|---|---|---|---|---|
| 50 | 2000 | 1000 | 2,00 | 0,100 |
| 60 | 2000 | 1000 | 2,00 | 0,120 |
| 70 | 2000 | 1000 | 2,00 | 0,140 |
| 80 | 2000 | 1000 | 2,00 | 0,160 |
| 90 | 2000 | 1000 | 2,00 | 0,180 |
| 100 | 2000 | 1000 | 2,00 | 0,200 |
| 120 | 2000 | 1000 | 2,00 | 0,240 |
Упаковочные таблицы производителя могут меняться. Для заказа и логистического расчёта подтверждайте длину рулона, м² и м³ для конкретной толщины, исполнения и площадки по актуальному техлисту/спецификации.
Огнестойкость воздуховодов
Для данного исполнения производитель публикует сертифицированную систему огнезащиты стальных воздуховодов. Предел огнестойкости относится к системе и узлу в целом, а не к мату как отдельному материалу.
| Толщина огнезащитного покрытия | Предел огнестойкости стального воздуховода |
|---|---|
| 30 мм | EI 90 |
| 40 мм | EI 120 |
| 50 мм | EI 150 |
| 60 мм | EI 180 |
| 70 мм | EI 240 |
Важно: таблица применяется только для ISOTEC Прошивной мат100-СМ и ISOTEC Прошивной мат100-СМ-АЛ2. Не переносить эти значения на АЛ, СМК/SMS или другие исполнения без действующего сертификата и технологического регламента.
ТУ, ГОСТ, сертификаты и технические листы
ТУ: ТУ 23.99.19-103-56846022-2016. Действующая декларация производителя перечисляет исполнения СМ, СМК, СМ-АЛ, СМК-АЛ, СМ-АЛ2 и СМК-АЛ2. Для продукции также опубликованы пожарные сертификаты, экспертные заключения и технические листы.
Технические листы ISOTEC · Сертификаты ISOTEC · Каталоги ISOTEC 2026–2027 · Семейство прошивных матов ISOTEC
Монтаж
Монтаж выполнять по проекту, актуальному техническому листу ISOTEC, альбому технических решений и — при огнезащите — по действующему технологическому регламенту/сертификату конкретной системы. Маты раскраивают по месту, укладывают без разрывов и сквозных щелей; при многослойной изоляции стыки слоёв смещают. Фиксация выбирается проектом: бандажные ленты, проволока, штифты и шайбы, сварные крепёжные элементы, опорные кольца, прошивка металлической сетки. На открытом воздухе или при механическом воздействии предусматривается защитный покровный слой.
Монтажное уплотнение: ориентир производителя для семейства 100 кг/м³ — 1,00–1,10. Отдельная «температура монтажа» минераловатного мата производителем не нормируется; монтажные ограничения определяются проектом, крепёжными/покровными материалами и условиями безопасного производства работ.
Сопутствующие товары
Оцинкованная или нержавеющая вязальная/прошивочная проволока, бандажная лента и замки, штифты и шайбы, сварные крепёжные элементы, опорные кольца, металлический защитный кожух; для фольгированных исполнений — совместимая алюминиевая лента и материалы для герметизации стыков по системе производителя.
Перелинковка по tdssk.ru
Техническая изоляция · ISOTEC в каталоге · Прошивные маты ISOTEC · Бренд ISOTEC · Инженерные калькуляторы · ГОСТ 32313-2020 · СП 61.13330.2012
Связанные карточки: ISOTEC Прошивной мат80-СМ (ISOTEC Wired mat80) · ISOTEC Прошивной мат100-СМ (ISOTEC Wired mat100) · ISOTEC Прошивной мат100-СМК (ISOTEC Wired mat100) · ISOTEC Прошивной мат100-СМ-АЛ (ISOTEC Wired mat100)
Системные и проектные решения
Онлайн-калькулятор технической изоляции ISOTEC · Альбомы технических решений ISOTEC · АО «Теплопроект» — проектирование тепловой изоляции трубопроводов и промышленного оборудования.
Что передать для подбора: тип объекта, диаметр/габариты, рабочая и окружающая температуры, место эксплуатации, требуемая толщина или критерий расчёта, требования к тепловому потоку/температуре поверхности/конденсации, тип покрытия и защитного кожуха, объём. Для огнезащиты — тип воздуховода, требуемый EI, схема крепления и подтверждённый узел.
Справочная информация. Материал карточки предназначен для предварительного технического подбора. Для проектирования, закупки и огнезащиты применяйте действующую редакцию техлиста, декларации/сертификата, каталога/альбома производителя и проектную документацию. При расхождении приоритет имеют актуальные документы производителя и паспорт конкретной партии.
