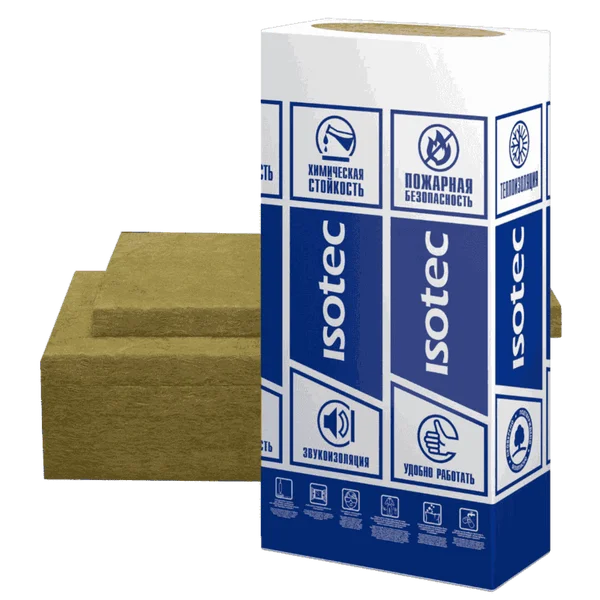

ISOTEC Tank Slab SR100 — плита для резервуаров и высокотемпературного оборудования

Промышленное применение

Tank Slab SR100 — самая инженерно насыщенная карточка резервуарного кластера: производитель отдельно указывает крыши и стенки резервуаров, люки, крышки и патрубки, а также дополнительный слой на промышленных печах и паровых котлах. Огнезащитный REI 180 нельзя приписывать плите как товару — он относится только к подтвержденной испытанной системе.

Типовые задачи на крупных промышленных объектах:

• крыши и стенки резервуаров
• люки, крышки и патрубки
• плоские и криволинейные поверхности оборудования
• дополнительная изоляция промышленных печей и паровых котлов
• испытанные огнезащитные конструкции — по протоколу

Как заложить материал в спецификацию

Для проектирования и закупки лучше использовать точное торговое наименование ISOTEC, а после него указывать типоразмер, толщину, исполнение, рабочую температуру и объём. Такой формат одновременно соответствует инженерной практике и коммерческим запросам по конкретной марке и размеру.

Пример строки: ISOTEC Tank Slab SR100, 1000×600×___ мм, площадь ___ м², Tраб ___ °C, узел резервуара/оборудования ___

ISOTEC Плита для резервуаров СВ100 / СР100 (ISOTEC Tank Slab SW100 / SR100)

Бренд: ISOTEC. Торговая марка ISOTEC представлена в актуальной технической документации «Сен-Гобен»; конкретное юридическое лицо/производственная площадка зависит от изделия и партии.

Теплоизоляция резервуаров и емкостного оборудования; действующий каталог 2026–2027 содержит расхождение в обозначении: в таблице характеристик используется СВ100/SW100, в разделе областей применения встречается СР100/SR100.

Статус материала: Примечание по номенклатуре: официальный каталог 2026–2027 содержит оба написания СВ100/SW100 и СР100/SR100. Для закупки использовать обозначение из актуального техлиста/счета производителя.

Основные характеристики

Где применяется

Теплоизоляция резервуаров и емкостного оборудования; действующий каталог 2026–2027 содержит расхождение в обозначении: в таблице характеристик используется СВ100/SW100, в разделе областей применения встречается СР100/SR100.

Конструктивы: Вертикальные стенки резервуаров под металлическим покровным слоем. Наименование обязательно сверять с текущим техлистом/заказной спецификацией.

Размеры, толщины и упаковка

Размеры: Толщины 30–200 мм; типовой формат 1000×600 мм.

Упаковка: Палетная; типичный объем палеты около 2,88 м³, м² зависит от толщины.

Теплопроводность

Значения приведены для температур, опубликованных производителем. При теплотехническом расчёте использовать расчетную теплопроводность и коэффициенты по действующей нормативной и проектной документации.

Механические / физические показатели: Плотность около 90 кг/м³.

ТУ, ГОСТ, сертификаты и технические листы

Норматив: ТУ 23.99.19-105-56846022-2016.

Официальная страница/раздел ISOTEC · Технические листы ISOTEC · Сертификаты и декларации · Каталоги 2026–2027

Для проектирования и закупки следует использовать действующую редакцию технического листа, сертификата/декларации и инструкции именно на выбранную марку, исполнение и производственную площадку. Сертификаты и упаковочные таблицы могут актуализироваться производителем, поэтому дата документа должна проверяться перед закупкой.

Монтаж

Монтаж выполнять по актуальному техническому листу и альбому технических решений ISOTEC. Материал укладывают без щелей; в многослойной схеме стыки смещают. Способ фиксации (бандажи, проволока, штифты, сетка, анкеры) выбирают по конструктиву. На открытом воздухе и при механическом воздействии предусматривают защитный покровный слой. Отдельная монтажная температура для большинства минераловатных изделий в каталоге 2026–2027 не нормируется.

Технически сопоставимые аналоги на tdssk.ru

ISOTEC Плита для резервуаров СВ60 (ISOTEC Tank Slab SW60) · ISOTEC Плита для резервуаров СВ80 (ISOTEC Tank Slab SW80) · ISOTEC Плита для промышленности С100 (ISOTEC Industrial Slab S100)

Сопутствующие товары

Анкерный/тарельчатый крепеж по проекту; бандажи; покровный слой из металла; уплотнительные элементы; огнезащитный крепеж — только в испытанных системах.

Связанные разделы

Техническая изоляция · ISOTEC · Бренд ISOTEC · СП 61.13330.2012 · ГОСТ 32313-2020

Системные и проектные решения

Альбомы технических решений ISOTEC · Расчёт технической изоляции ISOTEC · АО «Теплопроект» — проектная/инженерная практика.

Для проектирования технической изоляции применяются СП 61.13330.2012 и проектные решения/АТР. Выбор толщины выполняют по рабочей температуре, диаметру или геометрии объекта, тепловому потоку, температуре поверхности, защите от конденсации, условиям наружной среды и требованиям пожарной безопасности.

Что указать для подбора и расчёта

Тип объекта и конструктив; диаметр/габариты; рабочая и окружающая температуры; место эксплуатации; требуемая толщина либо критерий расчёта; влажность/риск конденсации; требования по горючести и пределу огнестойкости; вид покрытия; объём и адрес объекта. Для огнезащиты дополнительно необходимы тип конструкции, приведённая толщина металла либо тип железобетона, требуемый R/EI/REI и подтверждённый узел.

Техническая редакция карточки проверена по актуальным материалам ISOTEC и каталогу технической изоляции 2026–2027 на 03.09.2026. При расхождении с паспортом конкретной партии приоритет имеет действующая документация производителя.

Для проектировщика: расчёт, BIM и технические решения

При выпуске рабочей документации проверяют не одну паспортную характеристику, а весь узел: рабочую и максимальную температуру, расчётную теплопроводность при соответствующей температуре, толщину, геометрию, пожарные требования, крепление, покровный слой, условия наружной среды и примыкания. ISOTEC публикует BIM-материалы, альбомы технических решений и расчётные сервисы; их следует использовать вместе с действующим техническим листом конкретной марки.

• Калькуляторы и расчётные инструменты ООО ССК
• Расчёт технической изоляции ISOTEC
• BIM-материалы ISOTEC
• Альбом технических решений ISOTEC
• Технические листы ISOTEC
• Сертификаты и декларации ISOTEC

Для МТО, тендера и закупки

Чтобы предложения поставщиков были сопоставимыми и закупка не сводилась к сравнению разных исполнений под одним названием, в запросе желательно указывать следующие параметры:

Практика для крупного объекта: вместе с запросом полезно передавать ведомость теплоизоляции, спецификацию или проектный узел и требования к комплекту документов. Это снижает риск неверной толщины, несопоставимого аналога, пересортицы по покрытиям и задержек на входном контроле.

Поставка на ТЭЦ, ГРЭС, ГОК и промышленные объекты

ООО ССК может формировать предложение по ведомости материалов с разбивкой по маркам, типоразмерам и очередям поставки. Для расчёта логистики рекомендуется заранее указать адрес объекта, дату потребности, ограничения по разгрузке, необходимость паспортов качества и сертификатов, а также сопутствующие материалы: кожух, бандажи, крепёж, клей, ленты и элементы узлов.

Практические вопросы проектировщика и закупщика

SR100 можно использовать на крышах резервуаров?

Да, актуальная документация производителя включает крыши, стенки, люки, крышки и патрубки в область применения.

REI 180 относится к плите как к товару?

Нет. Предел огнестойкости относится к испытанной системе в сборе и не переносится на произвольную конструкцию.

Почему в старых карточках встречается SW100?

Для закупки используйте актуальное обозначение из действующей документации производителя. При замене материала из старой спецификации сопоставьте его характеристики с выбранным исполнением.
