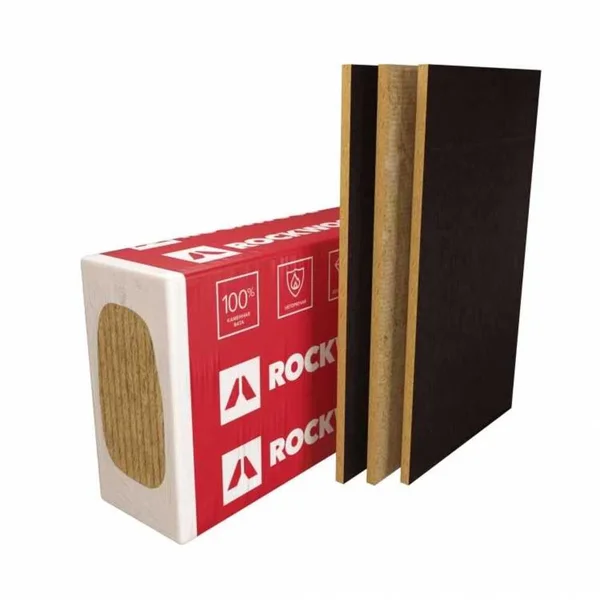

ИНДАСТРИАЛ БАТТС 80 RWL — акустическая изоляция воздуховодов
Плиты каменной ваты со стеклохолстом для внутренней тепло- и звукоизоляции воздуховодов, шумоглушителей и акустических экранов. Плотность 80 кг/м³.
- Производитель
- RWL
- Категория
- Плиты RWL
- Артикул
- по запросу
- Ед. изм.
- шт.
- Наличие
- на складе
ИНДАСТРИАЛ БАТТС 80 — плиты каменной ваты со стеклохолстом для внутренней тепло- и звукоизоляции воздуховодов, шумоглушителей и акустических экранов. Плотность 80 кг/м³.
ИНДАСТРИАЛ БАТТС 80 RWL используют во внутренней облицовке вентиляционных каналов, щелевых и камерных шумоглушителей, звукопоглощающих экранов. Покрытие из стеклохолста — часть исполнения плиты, которую необходимо учитывать при акустическом подборе.
Бренд: RWL. Подбор альтернативы ISOTEC · Данные для заявки · Документы производителя.
Плита для внутренней акустической облицовки не равнозначна обычной плите наружной теплоизоляции газохода. Для замены нужны требования по шумоглушению, частотам, воздушному потоку и защитной облицовке; совпадение плотности 80 кг/м³ недостаточно.
Промышленное применение
| Конструкция или задача | Что учитывать |
|---|---|
| Внутренняя облицовка воздуховодов | Тепло- и звукопоглощающий слой в соответствии с проектом вентиляционной системы. |
| Щелевые и камерные шумоглушители | Выбор толщины, площади и конструкции выполняют вместе с акустическим расчётом. |
| Звукопоглощающие экраны | Проверяют исполнение покрытия, защиту волокна и условия эксплуатации. |
Основные технические характеристики
| Показатель | Данные |
|---|---|
| Материал и конструкция | Плита из каменной ваты с односторонним стеклохолстом; BF — двусторонний вариант покрытия. |
| Плотность | 80 кг/м³ |
| Температурный режим | На проверенной открытой странице численное значение не опубликовано; требуется технический лист конкретного исполнения и проверка узла |
| Пожарные показатели | КМ1: Г1, В1, Д1, Т1 |
| Водопоглощение при кратковременном частичном погружении | Не более 1,0 кг/м² |
Источник характеристик: ИНДАСТРИАЛ БАТТС 80 — официальная страница RWL. Значения относятся к указанной марке и исполнению.
Теплопроводность и выбор толщины
λD — декларируемая характеристика, λ10 — значение при средней температуре +10 °C. Это разные показатели; их нельзя произвольно переставлять или сравнивать с λ другой плиты при +300 °C.
| Показатель | λ, Вт/(м·К) |
|---|---|
| λD | 0,035 |
| λ10 | 0,036 |
Для внутренней облицовки воздуховода или шумоглушителя теплотехнического расчёта недостаточно. В проекте задают акустическую задачу, частотный диапазон, скорость воздуха, положение и количество облицованных поверхностей, исполнение стеклохолста и защиту волокна. Числа в децибелах или коэффициенты звукопоглощения без испытаний конкретной конструкции не назначают.
Размеры, упаковка и расчёт количества
Опубликованы форматы 1000×600×25, 1000×600×50, 1200×1000×50 и 1200×1000×100 мм.
| Артикул RWL | Длина × ширина × толщина, мм | Единица поставки | м² в единице | Материал, м³ |
|---|---|---|---|---|
| ГП-00006525 | 1000×600×25 | Палета | 115,2 | 2,880 |
| ГП-00007373 | 1000×600×50 | Палета | 57,6 | 2,880 |
| ГП-337148 | 1200×1000×50 | Палета | 57,6 | 2,880 |
| ГП-00009463 | 1200×1000×100 | Палета | 57,6 | 5,760 |
Таблица содержит опубликованный на проверенной странице размерный ряд. Для другой толщины, покрытия или фасовки сверяйте актуальную таблицу производителя. Разные артикулы одного размера могут иметь разные транспортные характеристики.
Рабочая единица — м² облицовки указанного формата, толщины и покрытия. Площадь материала на палете не равна площади поверхности готового шумоглушителя без учёта его конструкции. Закупочную ведомость составляют по деталировке оборудования.
Обозначения «пачка» и «палета» в таблице принципиальны: площадь или метраж всей палеты нельзя выдавать за содержимое одного рулона либо одной плиты. Окончательный объём поставки и округление до упаковки фиксируются в коммерческом предложении.
Как заложить материал в проект и спецификацию
В ведомости закрепляют точную марку, форму изделия, размеры, покрытие, рабочий режим и объём. Наличие в проекте слова «аналог» не освобождает от проверки параметров. Вариант ISOTEC следует оформлять отдельной сопоставительной позицией с указанием изменившейся толщины и комплектующих, если они меняются.
Шаблон строки для заполнения: ИНДАСТРИАЛ БАТТС 80 RWL; размер ___×___×___ мм; покрытие одностороннее / BF ___; площадь ___ м²; узел ___; акустические требования ___ .
Пустые поля в шаблоне заполняются по рабочей документации; это не готовое назначение толщины или температурного режима для неизвестного объекта.
Для проектировщика: BIM, CAD и расчёты
Технические листы задают свойства материала, а чертежи и регламенты — устройство конкретного узла. BIM-библиотека помогает включить материал в модель, но не подтверждает сама по себе тепловой расчёт, акустику или огнестойкость. Наличие модели выбранного артикула и её совместимость с используемой программой проверяют в библиотеке.
- Калькуляторы ООО ССК
- RWL: техническая поддержка, проектные материалы и библиотеки
- RWL: расчёт технической изоляции
- ISOTEC: расчёт технической изоляции
- BIM-материалы ISOTEC
- Альбомы технических решений ISOTEC
Для МТО, тендера и закупки
Сопоставимое предложение начинается с одинаковой исходной ведомости для всех участников закупки. Укажите, что допускается менять, какие документы нужны для согласования и в каких единицах должна быть рассчитана цена.
| Что передать в ССК | Зачем это нужно |
|---|---|
| Тип узла | Воздуховод, щелевой/камерный шумоглушитель или звукопоглощающий экран. |
| Акустическая задача | Частотный диапазон и требуемый результат расчёта; исходные данные по источнику шума. |
| Воздушный поток | Расход, скорость, рабочая температура и требования к чистоте воздуха. |
| Размер и толщина | Сочетание из опубликованного ассортимента, площадь облицовки. |
| Стеклохолст | Одностороннее покрытие или двустороннее BF — строго по проекту. |
| Крепление и защита | Конструкция удержания плиты, перфорированная защита при наличии в проекте. |
| Документы | Техлист и подтверждения пожарных/акустических требований конкретного исполнения. |
| Сроки и комплектация | График поставки плит, крепежа и деталей вентиляционного узла. |
Приоритетная альтернатива: ISOTEC
Рассматриваете ISOTEC вместо ИНДАСТРИАЛ БАТТС 80? ООО ССК предлагает в первую очередь проверить решение ISOTEC для вашей задачи. Передайте проектную строку и рабочие условия: выбор делается по допустимости применения и характеристикам, а не только по похожему названию.
| Решение ISOTEC на tdssk.ru | Параметры или сценарий | Условия подбора вместо RWL |
|---|---|---|
| ISOTEC Industrial Slab S80 | Промышленная теплоизоляционная плита; собственные характеристики и назначение опубликованы ISOTEC. | Не подтверждена как прямая замена акустической облицовки ИНДАСТРИАЛ БАТТС 80. Нужны акустические данные, исполнение стеклохолста, защита волокна и согласование узла. |
Параметры альтернатив сверены по официальным страницам: ISOTEC Industrial Slab S80. Сравнение является предварительным; различия λ(T), температурного предела, горючести, массы, формы и крепления должны быть отражены в согласовании.
Для расчёта альтернативы: приложите спецификацию ИНДАСТРИАЛ БАТТС 80, температурный режим, толщину, геометрию, объём и требования к документам. Посмотреть техническую изоляцию ISOTEC.
Монтаж и сопутствующие материалы
Ниже — контрольная последовательность для подготовки работ. Конкретные шаг крепежа, число слоёв, узлы опор и примыканий принимают по рабочим чертежам и действующим решениям производителя.
- Проверить тип узла, исполнение стеклохолста, геометрию и толщину по рабочему чертежу вентиляции.
- Выполнить аккуратный раскрой, сохранив предусмотренную защиту волокна. Открытые кромки и технологические вырезы оформить по решению производителя оборудования.
- Зафиксировать плиты и покрытия так, чтобы они не смещались под действием воздушного потока. Тип крепежа и защитную облицовку выбирают по проекту.
- Сохранить расчётное проходное сечение, доступ к обслуживанию и проектное расположение звукопоглощающих поверхностей.
- Приёмку выполнять по требованиям системы вентиляции и акустического проекта. Самостоятельно обещать заданное снижение шума по одной плотности плиты нельзя.
Крепёж и облицовочные детали, предусмотренные изготовителем воздуховода или шумоглушителя. Материал и количество защитных экранов, сеток или перфорированных листов не назначаются универсально для всех узлов.
Пожарные требования и ограничения применения
Для внутренней облицовки отдельно проверяют класс пожарной опасности покрытия и требования к воздушному тракту. Численные акустические показатели не назначаются на основании одного теплотехнического листа.
Максимальная рабочая температура не равна температуре монтажа всех компонентов. Ленты, герметики, клеи и покрытия имеют собственные условия применения. Не следует использовать знак ±10 °C в справочной записи как разрешение проектировать выше номинального предела без подтверждения документацией.
Входной контроль и хранение
| Проверка | Что сопоставить |
|---|---|
| Маркировка и идентификация | Сопоставить название, исполнение, артикул, размеры и номер партии с заявкой и документами. |
| Состояние материала | Проверить целостность упаковки, отсутствие намокания, разрушения и недопустимой деформации. |
| Покрытие и геометрия | Для Кф/стеклохолста — отсутствие повреждений; для цилиндров — соответствие Ø; для матов/плит — толщина и формат. |
| Комплект документов | Проверить, относятся ли техлист и документы к поставленной марке, покрытию и производственной площадке. |
| Согласованная замена | Не принимать альтернативу как исходную марку: новая позиция должна быть отражена в согласовании и отгрузочных документах. |
До монтажа храните изделия в упаковке на сухом ровном основании с защитой от осадков и повреждений. Разделяйте партии, марки, размеры и покрытия, сохраняйте маркировку. Высоту штабеля и условия складирования берите из инструкции конкретного изделия; гидрофобизация не означает допустимость хранения без защиты от воды.
Поставка на ТЭЦ, ГРЭС, ГОК и промышленные объекты
Для нового строительства и реконструкции направьте в ООО ССК ведомость материалов с разбивкой по участкам, очередям монтажа и датам потребности. В предложении следует отдельно согласовать исходную марку RWL и допускаемую альтернативу ISOTEC, объём, комплект крепления и покровных материалов, требования к документам и доставке.
При запросе цены укажите одинаковую для сравнения единицу: погонный метр цилиндра, квадратный метр материала определённой толщины либо подтверждённую заводскую упаковку. Наличие, цену, срок, порядок оплаты и условия доставки подтверждают в коммерческом предложении; справочная таблица не является обещанием складского остатка.
Документы производителя
Основной источник для этой карточки — ИНДАСТРИАЛ БАТТС 80 на сайте RWL. В разделе документации продукта опубликованы технические листы и подтверждающие материалы; перед закупкой проверьте редакцию, срок действия и область применения документа.
Проверка первичных источников для этой редакции: 24.09.2026. Результат открытой проверки не заменяет проверку документа в реестре и паспорта фактически отгружаемой партии.
Связанные материалы
ЛАМЕЛЛА МАТ RWL · ТЕХ БАТТС 75
Техническая изоляция · Материалы RWL · Каталог ISOTEC · Бренд ISOTEC · Калькуляторы ССК
Вопросы проектировщика и закупщика
Это обычная высокотемпературная плита для газохода?
Нет. Основное назначение карточки — внутренняя тепло- и звукоизоляция вентиляции, шумоглушители и экраны. Температурный предел соседних марок ТЕХ БАТТС на неё не переносится.
Можно ли обещать такое же шумоглушение после замены на ISOTEC S80?
Нет. В открытых проверенных данных не подтверждена акустическая равноценность этой пары. Нужны данные по частотам, толщине, покрытию и конструкции, а при необходимости — подтверждение производителя.
Что нужно для технически обоснованного предложения ISOTEC?
Точная исходная марка, размеры, режим работы, проектная толщина и назначение слоя. Для огнезащиты добавьте документы системы, для акустики — требования к шумоглушению. Стоимость сопоставляют после проверки допустимости замены, а не вместо неё.
