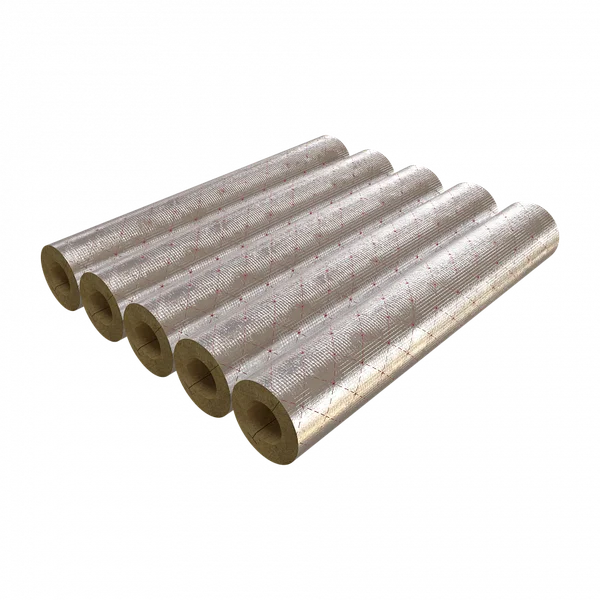

Цилиндры навивные RWL 100 — промышленная изоляция труб
Навивные цилиндры из каменной ваты для промышленных и технологических трубопроводов до +650 °C. Базовое исполнение НГ; вариант Кф имеет отдельные ограничения покрытия.
- Производитель
- RWL
- Категория
- Цилиндры навивные RWL
- Артикул
- по запросу
- Ед. изм.
- шт.
- Наличие
- на складе
Цилиндры навивные RWL 100 — навивные цилиндры из каменной ваты для промышленных и технологических трубопроводов до +650 °C. Базовое исполнение НГ; вариант Кф имеет отдельные ограничения покрытия.
Цилиндры навивные RWL 100 — готовая минераловатная изоляция для прямых участков промышленных и технологических труб. Внутренний диаметр цилиндра подбирают по наружному диаметру трубопровода; обозначение условного прохода DN не заменяет этот размер.
Бренд: RWL. Подбор альтернативы ISOTEC · Данные для заявки · Документы производителя.
Для паропровода или горячей технологической линии важны температурный допуск, толщина и теплопроводность при расчётной температуре. Для серии RWL 100 плотность зависит от типоразмера: паспортное значение для основного ряда нельзя переносить на каждую тонкостенную позицию.
Промышленное применение
| Конструкция или задача | Что учитывать |
|---|---|
| Паропроводы и горячие технологические линии | Только при соответствии температуры и конструкции изоляции выбранному исполнению. |
| Трубопроводы энергетических объектов | Прямые участки, опоры, примыкания и фасонные узлы учитывают раздельно в ведомости. |
| Инженерные системы производственных зданий | Для отопления, водоснабжения и других систем проверяют условия конкретной линии и необходимость покрытия. |
Основные технические характеристики
| Показатель | Данные |
|---|---|
| Материал и конструкция | Навивной цилиндр из каменной ваты с продольным разрезом; предусмотрены базовое и фольгированное исполнения. |
| Плотность | 114 кг/м³ ±12 %; для стенки 25 мм, а также стенки 30 мм при внутреннем Ø18–28 мм в техлисте отдельно указано 145 кг/м³ |
| Температурный режим | +650 °C; для исполнения Кф температура поверхности фольги не более +80 °C |
| Пожарные показатели | НГ — базовое исполнение; Кф — Г1, В1, Т1, Д1 |
| Коэффициент монтажного уплотнения | 1,0 |
| Водопоглощение при кратковременном частичном погружении | Не более 1,0 кг/м² |
| Технические условия | ТУ 5762-050-45757203-15 — по техническому листу №207 |
Источник характеристик: Цилиндры навивные RWL 100 — официальная страница RWL. Значения относятся к указанной марке и исполнению.
Особенности плотности и расчётное значение λ при +125 °C приведены в техническом листе №207.
Теплопроводность и выбор толщины
Для сравнения материалов используют λ при одинаковой средней температуре. Температура измерения λ не равна автоматически температуре теплоносителя. Не следует подставлять значение при +10 °C для всего горячего слоя без расчётной методики.
| Средняя температура / условие | λ, Вт/(м·К) |
|---|---|
| 50 °C | 0,040 |
| 100 °C | 0,046 |
| 125 °C — расчётное значение производителя | 0,049 |
| 150 °C | 0,054 |
| 200 °C | 0,064 |
| 250 °C | 0,077 |
| 300 °C | 0,092 |
| 350 °C | 0,111 |
Толщину цилиндра выбирают по наружному диаметру трубы, температуре стенки, условиям окружающей среды и принятому критерию: тепловой поток, температура поверхности или отсутствие конденсации. Прямые участки, отводы, фланцы, арматуру и опоры выделяют отдельно. Максимальная температура материала не является монтажной температурой ленты или покрытия.
Размеры, упаковка и расчёт количества
Номинальная длина 1000 мм. Диаметр и толщина образуют заводской типоразмер, а не произвольное сочетание.
| Артикул RWL | Внутренний Ø × стенка × длина, мм | Единица поставки | Пог. м в единице | Материал, м³ |
|---|---|---|---|---|
| ГП-135372 | 57×25×1000 | Пачка | 9 | 0,058 |
| ГП-135394 | 76×25×1000 | Пачка | 7 | 0,055 |
| ГП-135401 | 89×25×1000 | Пачка | 6 | 0,054 |
| ГП-135408 | 108×25×1000 | Пачка | 6 | 0,063 |
| ГП-135410 | 108×40×1000 | Пачка | 5 | 0,093 |
| ГП-135431 | 159×40×1000 | Пачка | 3 | 0,075 |
| ГП-135445 | 219×40×1000 | Пачка | 3 | 0,098 |
| ГП-135375 | 57×50×1000 | Пачка | 6 | 0,101 |
| ГП-135397 | 76×50×1000 | Пачка | 5 | 0,099 |
| ГП-135404 | 89×50×1000 | Пачка | 5 | 0,109 |
Таблица содержит примеры доступных в заводской таблице артикулов, а не всю матрицу. Для другой толщины, покрытия или фасовки сверяйте актуальную таблицу производителя. Разные артикулы одного размера могут иметь разные транспортные характеристики.
Для прямых участков основной объём — погонные метры. Число изделий рассчитывают по согласованной длине цилиндра, затем округляют с учётом заводской упаковки. Материал на отводы и арматуру, отходы раскроя и резерв согласуют отдельно; фиксированный процент без ведомости не назначают.
Обозначения «пачка» и «палета» в таблице принципиальны: площадь или метраж всей палеты нельзя выдавать за содержимое одного рулона либо одной плиты. Окончательный объём поставки и округление до упаковки фиксируются в коммерческом предложении.
Как заложить материал в проект и спецификацию
В ведомости закрепляют точную марку, форму изделия, размеры, покрытие, рабочий режим и объём. Наличие в проекте слова «аналог» не освобождает от проверки параметров. Вариант ISOTEC следует оформлять отдельной сопоставительной позицией с указанием изменившейся толщины и комплектующих, если они меняются.
Шаблон строки для заполнения: Цилиндры навивные RWL 100; внутренний Ø ___ мм; толщина ___ мм; длина 1000 мм; исполнение ___; количество ___ пог. м; рабочая температура ___ °C.
Пустые поля в шаблоне заполняются по рабочей документации; это не готовое назначение толщины или температурного режима для неизвестного объекта.
Для проектировщика: BIM, CAD и расчёты
Технические листы задают свойства материала, а чертежи и регламенты — устройство конкретного узла. BIM-библиотека помогает включить материал в модель, но не подтверждает сама по себе тепловой расчёт, акустику или огнестойкость. Наличие модели выбранного артикула и её совместимость с используемой программой проверяют в библиотеке.
- Калькуляторы ООО ССК
- RWL: техническая поддержка, проектные материалы и библиотеки
- RWL: расчёт технической изоляции
- ISOTEC: расчёт технической изоляции
- BIM-материалы ISOTEC
- Альбомы технических решений ISOTEC
Для МТО, тендера и закупки
Сопоставимое предложение начинается с одинаковой исходной ведомости для всех участников закупки. Укажите, что допускается менять, какие документы нужны для согласования и в каких единицах должна быть рассчитана цена.
| Что передать в ССК | Зачем это нужно |
|---|---|
| Точная марка и исполнение | Базовый цилиндр или вариант с покрытием; требования к горючести записывают явно. |
| Наружный диаметр трубы | В миллиметрах, не только DN. По нему выбирается внутренний Ø цилиндра. |
| Проектная толщина и метраж | Отдельная строка на каждое сочетание Ø и толщины; количество в погонных метрах и изделиях. |
| Рабочая и максимальная температура | Дополнительно для холодных систем — температура и влажность воздуха. |
| Фасонные узлы и покровный слой | Отводы, опоры, арматура, кожух и герметизация не считаются автоматически включёнными. |
| Документы и согласование альтернативы | Техлист, документы на исполнение, требования входного контроля и порядок согласования замены. |
| Очередь поставки и место разгрузки | Адрес, дата потребности, очередность монтажа, ограничения подъезда и хранения. |
Приоритетная альтернатива: ISOTEC
Рассматриваете ISOTEC вместо Цилиндры навивные RWL 100? ООО ССК предлагает в первую очередь проверить решение ISOTEC для вашей задачи. Передайте проектную строку и рабочие условия: выбор делается по допустимости применения и характеристикам, а не только по похожему названию.
| Решение ISOTEC на tdssk.ru | Параметры или сценарий | Условия подбора вместо RWL |
|---|---|---|
| ISOTEC Section | Термонавивные цилиндры длиной 1200 мм; максимальные температуры по группам +620…+680 °C. | Для линии +650 °C подходит не любая группа Section. Пересчитать число изделий из погонного метража, сверить Ø, стенку, λ(T) и документы. |
| ISOTEC Section AL2 | Фольгированные цилиндры в негорючем исполнении. | Проверить необходимость покрытия, температурную группу и узел. RWL 100 без покрытия и Section AL2 — разные исполнения, даже при совпадающем Ø. |
Параметры альтернатив сверены по официальным страницам: ISOTEC Section · ISOTEC Section AL2. Сравнение является предварительным; различия λ(T), температурного предела, горючести, массы, формы и крепления должны быть отражены в согласовании.
Для расчёта альтернативы: приложите спецификацию Цилиндры навивные RWL 100, температурный режим, толщину, геометрию, объём и требования к документам. Посмотреть техническую изоляцию ISOTEC.
Монтаж и сопутствующие материалы
Ниже — контрольная последовательность для подготовки работ. Конкретные шаг крепежа, число слоёв, узлы опор и примыканий принимают по рабочим чертежам и действующим решениям производителя.
- Подтвердить типоразмер по наружному диаметру трубы и сверить маркировку. Состояние металла и защиту от коррозии оценивают до закрытия изоляцией.
- Установить цилиндр через продольный разрез, свести стыки без раскрытия. Узлы опор, ответвлений и арматуры выполнять по рабочим чертежам.
- Закрепить изделие предусмотренными бандажами или другими системными элементами. Не компенсировать неправильный диаметр чрезмерной затяжкой.
- Для покрытия Кф выполнить герметизацию продольных и поперечных стыков совместимыми материалами; на холодной линии проверить непрерывность парозащиты.
- Защитный кожух, вводы, торцы и наружные примыкания выполнить по условиям размещения. До приёмки проверить отсутствие открытых щелей и повреждений покрытия.
Бандажная лента и замки, проволока, покровный металлический кожух, фасонные детали, материалы герметизации — по выбранному узлу. Комплект изоляции и комплект крепежа следует показывать отдельными строками предложения.
Пожарные требования и ограничения применения
НГ либо группы Г/В/Д/Т характеризуют материал или его исполнение. Пределы EI, R и REI относятся к испытанной конструкции: они не переносятся на произвольный узел и не сохраняются автоматически при замене бренда, толщины, покрытия или крепежа.
Максимальная рабочая температура не равна температуре монтажа всех компонентов. Ленты, герметики, клеи и покрытия имеют собственные условия применения. Не следует использовать знак ±10 °C в справочной записи как разрешение проектировать выше номинального предела без подтверждения документацией.
Входной контроль и хранение
| Проверка | Что сопоставить |
|---|---|
| Маркировка и идентификация | Сопоставить название, исполнение, артикул, размеры и номер партии с заявкой и документами. |
| Состояние материала | Проверить целостность упаковки, отсутствие намокания, разрушения и недопустимой деформации. |
| Покрытие и геометрия | Для Кф/стеклохолста — отсутствие повреждений; для цилиндров — соответствие Ø; для матов/плит — толщина и формат. |
| Комплект документов | Проверить, относятся ли техлист и документы к поставленной марке, покрытию и производственной площадке. |
| Согласованная замена | Не принимать альтернативу как исходную марку: новая позиция должна быть отражена в согласовании и отгрузочных документах. |
До монтажа храните изделия в упаковке на сухом ровном основании с защитой от осадков и повреждений. Разделяйте партии, марки, размеры и покрытия, сохраняйте маркировку. Высоту штабеля и условия складирования берите из инструкции конкретного изделия; гидрофобизация не означает допустимость хранения без защиты от воды.
Поставка на ТЭЦ, ГРЭС, ГОК и промышленные объекты
Для нового строительства и реконструкции направьте в ООО ССК ведомость материалов с разбивкой по участкам, очередям монтажа и датам потребности. В предложении следует отдельно согласовать исходную марку RWL и допускаемую альтернативу ISOTEC, объём, комплект крепления и покровных материалов, требования к документам и доставке.
При запросе цены укажите одинаковую для сравнения единицу: погонный метр цилиндра, квадратный метр материала определённой толщины либо подтверждённую заводскую упаковку. Наличие, цену, срок, порядок оплаты и условия доставки подтверждают в коммерческом предложении; справочная таблица не является обещанием складского остатка.
Документы производителя
Основной источник для этой карточки — Цилиндры навивные RWL 100 на сайте RWL. В разделе документации продукта опубликованы технические листы и подтверждающие материалы; перед закупкой проверьте редакцию, срок действия и область применения документа.
Технический лист RWL 100 №207 от 18.07.2025.
Проверка первичных источников для этой редакции: 24.09.2026. Результат открытой проверки не заменяет проверку документа в реестре и паспорта фактически отгружаемой партии.
Связанные материалы
Цилиндры RWL 80 Кф · Цилиндры навивные RWL 150 · ВАЙРЕД МАТ 80
Техническая изоляция · Материалы RWL · Каталог ISOTEC · Бренд ISOTEC · Калькуляторы ССК
Вопросы проектировщика и закупщика
Плотность RWL 100 равна 100 кг/м³?
Нет. Техлист указывает 114 кг/м³ ±12 % и отдельные типоразмеры с плотностью 145 кг/м³. Число в названии не заменяет паспортный показатель.
Можно ли заменить цилиндр RWL 100 длиной 1 м цилиндром Section длиной 1,2 м?
По длине изделия это возможно учесть в комплектовании, но замену согласуют по всему набору характеристик. Количество штук пересчитывают через погонные метры; температурный допуск Section проверяют для конкретной плотностной группы.
Что нужно для технически обоснованного предложения ISOTEC?
Точная исходная марка, размеры, режим работы, проектная толщина и назначение слоя. Для огнезащиты добавьте документы системы, для акустики — требования к шумоглушению. Стоимость сопоставляют после проверки допустимости замены, а не вместо неё.
