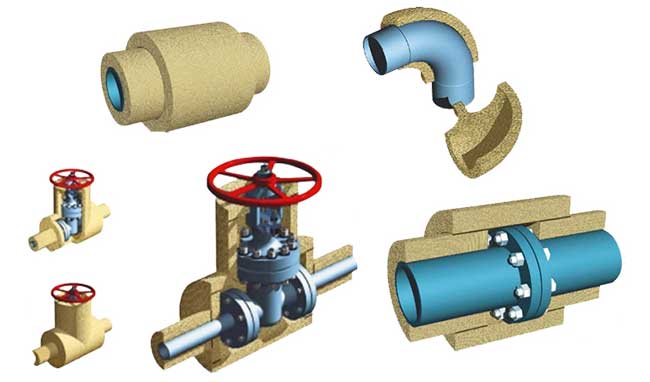

Когда прямые участки трубы уже описаны в спецификации, фланцы и арматура часто остаются общей строкой. Для закупки этого мало: у узлов разные размеры, зоны обслуживания и условия доступа. Их теплоизоляцию следует учитывать отдельно от цилиндров или матов на прямую трассу.
Почему узел нельзя описать только диаметром трубы
Фланцевое соединение выступает за габарит трубы, а корпус арматуры имеет собственную форму. Учитывают болтовое соединение, положение привода и пространство рядом. Подбор по одному условному обозначению не даёт достаточного представления о конструкции.
Для фланца нужны размеры соединения и границы изолируемой зоны. Для задвижки или другой арматуры дополнительно описывают корпус, привод и необходимые перемещения. Чертёж и фотографии помогают оценить доступ, но не заменяют размеры.
Когда рассматривают съёмную теплоизоляцию
Съёмную конструкцию рассматривают там, где требуется периодически открывать соединение или обслуживать арматуру. При выборе определяют, какие части должны сниматься и как их устанавливать обратно. Возможность демонтажа нужно предусмотреть в узле, а не создавать повреждением изоляции во время ремонта.
Простое обёртывание материалом без согласованного крепления не подтверждает пригодность решения. Важны сохранение проектной толщины, состояние стыков и наружная защита. После обслуживания конструкция должна восстанавливаться по предусмотренной технологии.
Что проверить перед выбором материала
- Рабочую температуру и назначение изоляции.
- Геометрию корпуса и границы защищаемой поверхности.
- Условия увлажнения и требования к наружному слою.
- Доступ к крепежу, органам управления и обслуживаемым частям.
- Частоту демонтажа и требования к повторной установке.
- Сопряжение с теплоизоляцией соседних участков.
Для горячего узла и холодной арматуры задачи могут различаться. На холодной поверхности отдельно рассматривают защиту от проникновения водяного пара и образования конденсата. Съёмность сама по себе не решает вопрос герметичности стыков.
Как сохранить доступ к арматуре
В конструктивном решении обозначают зоны, которые нельзя перекрывать. Это могут быть привод, органы управления и детали, доступ к которым требуется по эксплуатационной документации. Объём теплоизоляции и зоны обслуживания согласуют до изготовления или закупки.
Для тесного участка важно проверить не только размеры закрытого узла, но и пространство для снятия элементов. Конструкция, которую можно демонтировать лишь после разборки соседних коммуникаций, может оказаться неудобной для обслуживания.
Стыки с прямой трубой и наружная защита
Узел должен сопрягаться с изоляцией трубопровода. Разрывы защиты, непредусмотренные зазоры и смещение элементов после обслуживания могут ухудшить работу конструкции. Порядок восстановления стыков стоит включить в монтажное решение.
Наружный слой выбирают по условиям эксплуатации. Возможность попадания влаги и механические воздействия оценивают для всего узла, включая места соединения съёмных частей. Материал основного слоя не заменяет проверку защитной оболочки.
Как составить ведомость фланцев и арматуры
- Присвойте узлу обозначение, связанное с чертежом.
- Укажите тип арматуры или соединения и количество одинаковых узлов.
- Приложите габаритные размеры и фотографии доступных сторон.
- Зафиксируйте температуру и условия эксплуатации.
- Опишите требуемую толщину, если она определена проектом.
- Укажите зоны доступа и требования к демонтажу.
- Отдельно перечислите наружную защиту и закрепление, если они заданы.
Как сравнить стоимость предложений
Сравнивайте комплекты для одинаковых узлов и условий обслуживания. Уточняйте, что включено: основной слой, защитная конструкция, крепление и монтаж. Цена материала по площади не равна стоимости готового съёмного узла.
Для обращения в ТД ССК подготовьте ведомость арматуры и обозначьте позиции, где требуется подбор. При отсутствии проекта сначала уточняют конструктивное решение; закупка произвольного материала по общему объёму не обеспечивает комплектность.
Можно ли одинаково изолировать все задвижки
Одинаковый диаметр присоединения не означает одинаковые размеры корпуса и условия обслуживания. Объединять узлы в одну позицию можно после проверки их геометрии и требований.
