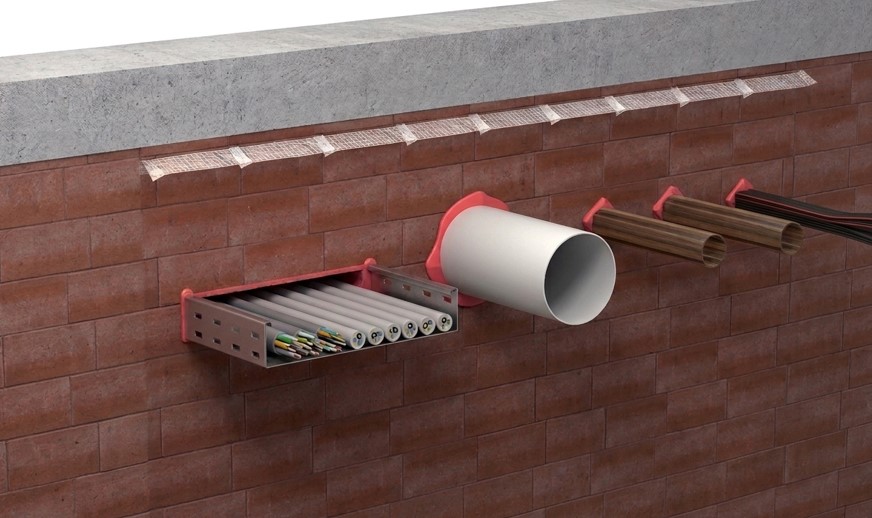

Противопожарные проходки инженерных коммуникаций: как выбрать манжету, обёртку, плиту и герметик и не потерять предел огнестойкости
Противопожарная проходка — это не «дырка, замазанная огнестойким герметиком». Это узел пересечения стены или перекрытия трубой, кабелем, лотком либо несколькими коммуникациями, для которого подтверждена способность сохранять требуемую огнестойкость. Один и тот же герметик в двух разных стенах может входить в две разные по пределу огнестойкости конструкции.
На tdssk.ru для этой задачи выделен раздел K-FLEX K-FIRE — огнезащитные системы. На странице собраны манжеты, обёртки, плиты, герметики, покрытия и другие компоненты Firestopping, а главное правило сформулировано правильно: технические данные нужно применять только к конкретной испытанной системе.
1. Что требует российское законодательство
Часть 4 статьи 137 Федерального закона №123-ФЗ устанавливает принципиальное требование: узлы пересечения ограждающих строительных конструкций кабелями, трубопроводами и другим технологическим оборудованием должны иметь предел огнестойкости не ниже требуемого для соответствующих конструкций. То есть если коммуникация прорезает противопожарную преграду, проходка не должна превратить её в слабое место.
Для проектирования также используют действующие профильные СП и стандарты испытаний. На tdssk.ru размещена нормативная база, включая СП 2.13130.2020. Для конкретного объекта состав применимых документов определяет проектировщик.
2. Что означает EI в проходке
E — потеря целостности: появление сквозных трещин, отверстий или устойчивого пламени по критериям испытания. I — потеря теплоизолирующей способности: достижение нормируемых температур на необогреваемой стороне. Запись EI 60 означает, что испытанная конструкция удовлетворяла обоим критериям в течение установленного времени.
Это не «рейтинг герметика». Значение относится к связке: преграда + отверстие + коммуникация + изоляция коммуникации + заполняющие материалы + размеры + глубины + крепление + монтажная схема.
3. Сначала описываем проходку, потом выбираем материал
| Что проходит через преграду | Типовая группа решения | Что обязательно проверить |
|---|---|---|
| Горючая пластиковая труба | Интумесцентная манжета или обёртка | Материал и наружный диаметр трубы, стена/перекрытие, толщина конструкции, ориентация, требуемый EI. |
| Металлическая труба без изоляции | Герметик/плита/раствор в испытанной конфигурации | Диаметр, материал, глубина заделки, тип преграды, требуемый EI. |
| Металлическая труба с FEF/минватой | Комбинированная испытанная проходка | Тип и толщина изоляции нельзя менять произвольно. |
| Кабель или пучок кабелей | Плита + покрытие/герметик, раствор или иная испытанная система | Диаметр одиночных кабелей, размер пучка, лоток, заполнение отверстия. |
| Кабельный лоток | Комбинированная проходка | Размер лотка, материал, кабельное заполнение и армирование/крепление системы. |
| Смешанная проходка | Плиты/раствор + локальные манжеты/обёртки/герметик | Нужна схема, испытанная именно с набором проходящих коммуникаций. |
4. Чем отличаются манжета и обёртка
Горючая полимерная труба при пожаре размягчается и разрушается, оставляя сквозной канал. Интумесцентный материал при нагревании расширяется и должен перекрыть этот канал в пределах испытанной схемы.
Манжета — готовое устройство с корпусом и расширяющимся вкладышем, установленное вокруг трубы. Например, официальный K-FLEX описывает K-FIRE COLLAR-E как решение для пластиковых труб, проходящих через ограждающие противопожарные конструкции; для испытанных конфигураций заявлена огнестойкость до EI 240.
PIPE WRAP — расширяющаяся обёртка. Производитель предусматривает её для проходок горючих труб и ряда изолированных металлических труб. Обёртку размещают в проёме/узле согласно монтажной схеме и, в некоторых системах, комбинируют с огнезащитным раствором.
5. Зачем нужна плита K-FIRE BOARD
K-FIRE BOARD — минераловатная плита плотностью около 160 кг/м³, покрытая огнезащитным составом с одной или двух сторон. Производитель применяет её в проходках кабелей, лотков, металлических и пластиковых труб, в том числе в комбинированных узлах. Для испытанных решений указана огнестойкость до EI 240.
Важно: плотность 160 кг/м³ сама по себе не превращает любую жёсткую минплиту в аналог K-FIRE BOARD. В испытании участвуют тип основы, покрытие, толщина, стыки, герметик и геометрия узла.
6. Герметик: акриловый или силиконовый — не вопрос вкуса
K-FIRE SEALANT A/A PLUS — акриловые составы для предусмотренных проходок и зазоров. K-FIRE SEALANT S PLUS — силиконовый огнестойкий герметик для узлов, где требуется более эластичное соединение. У каждого продукта своё испытанное поле применения: тип стен, трубы, кабели, размеры и глубины.
Для K-FIRE SEALANT A PLUS производитель, например, публикует варианты с металлическими трубами, кабельными пучками и минеральной изоляцией. Для S PLUS — отдельный набор испытанных проходок, включая трубы с гибкой эластомерной изоляцией. Переносить результат одного продукта на другой нельзя.
7. Когда нужен огнезащитный раствор
K-FIRE EX MORTAR предназначен для восстановления огнестойкости стен и перекрытий с отверстиями под множественные коммуникации. После смешивания с водой образуется теплоизолирующий заполняющий состав. В официальной карточке есть испытанные конфигурации с кабелями, лотками, пластиковыми, медными и стальными трубами, в том числе с FEF и минеральной изоляцией; заявлены решения до EI 240.
Это хороший пример того, почему «просто заполнить минватой» недостаточно: в большой комбинированной проходке важны весь объём заполнения, локальные противопожарные элементы и точные расстояния.
8. Сравнение компонентов K-FIRE
| Компонент K-FIRE | Назначение по данным производителя | Опубликованная огнестойкость* |
|---|---|---|
| K-FIRE COLLAR-E / COLLAR-P | Манжеты для пластиковых труб; интумесцентный вкладыш расширяется при пожаре и перекрывает проём после размягчения трубы. | до EI 240 |
| K-FIRE PIPE WRAP | Интумесцентная обёртка для горючих труб и ряда изолированных металлических труб. | до EI 240 |
| K-FIRE BOARD | Минераловатная плита плотностью около 160 кг/м³ с огнезащитным покрытием для комбинированных проходок. | до EI 240 |
| K-FIRE SEALANT A PLUS | Акриловый огнестойкий герметик для проходок/зазоров в испытанных конфигурациях. | до EI 240 |
| K-FIRE SEALANT S PLUS | Силиконовый огнестойкий герметик для узлов, где требуется эластичный шов. | до EI 240 |
| K-FIRE EX MORTAR | Огнезащитный раствор для восстановления огнестойкости стен/перекрытий с множественными проходками. | до EI 240 |
*«До EI 240» означает максимальный показатель среди опубликованных производителем испытанных решений. Для конкретного узла фактический предел может быть ниже. Для применения в российском проекте необходимо проверить актуальные документы на поставляемую систему и соответствие требованиям проекта/российского законодательства.
9. Девять параметров, без которых нельзя сделать подбор
| Параметр | Почему нужен | Ошибка при подборе |
|---|---|---|
| Тип преграды | Гибкая стена, жёсткая стена и перекрытие испытываются отдельно. | Взять EI из испытания по бетонному перекрытию для лёгкой перегородки. |
| Толщина преграды | Минимальная испытанная толщина ограничивает область применения. | Смонтировать систему в более тонкую стену без подтверждения. |
| Коммуникация | PVC-U, PE, PP, сталь, медь, кабели имеют разные схемы. | Считать все трубы одинаковыми. |
| Диаметр | Диапазон испытанных диаметров ограничен. | Применить манжету на больший диаметр по аналогии. |
| Изоляция трубы | FEF и MW — разные материалы с разной реакцией при пожаре. | Заменить минвату на каучук без проверки. |
| Размер отверстия | Определяет геометрию заполнения, толщины и расход. | Оставить чрезмерный зазор и заполнить случайным материалом. |
| Требуемый предел | EI 60, EI 90, EI 120 и т.д. задаёт проект. | Покупать «EI 240 материал», не проверяя узел. |
| Монтажные глубины/толщины | Являются частью испытанной конструкции. | Уменьшить слой ради экономии. |
| Документы | Нужна документация именно на систему и поставляемое исполнение. | Приложить паспорт компонента вместо подтверждения проходки. |
10. Пример: пластиковая труба Ø110 мм через бетонную стену
Недостаточно написать в заявке «манжета 110, EI 120». Нужно указать материал трубы, фактический наружный диаметр, толщину и материал стены, размер отверстия, наличие зазора/заделки, требуемый предел, условия эксплуатации и доступность монтажа с одной или обеих сторон. Только после этого проверяют таблицу испытанных решений конкретной манжеты.
11. Пример: стальная труба в каучуковой теплоизоляции
Здесь нельзя удалить теплоизоляцию в зоне стены «как удобнее», если проект/испытанная схема предусматривает непрерывное прохождение FEF через преграду. И наоборот: нельзя оставить горючую изоляцию, если выбранная проходка испытана только с минеральной ватой или с разрывом изоляции. Для K-FIRE производитель прямо перечисляет FEF и MW отдельно в разных конфигурациях.
При подборе самой технической изоляции используйте раздел «Техническая изоляция»; однако пожарный узел всегда проверяется отдельно.
12. Кабельная проходка: резерв под будущие кабели надо проектировать заранее
Если в эксплуатации к лотку постоянно добавляют кабели, фактическое заполнение проходки меняется. Слишком плотный пучок, новый лоток или пробивка дополнительного отверстия могут вывести узел за предел испытанной конфигурации. Для объектов с частыми изменениями инженерии лучше заранее предусматривать обслуживаемое решение и правила последующего восстановления.
13. Лёгкая перегородка и бетон — разные испытанные основания
В карточках K-FIRE производитель отдельно указывает минимальные толщины flexible walls, rigid walls и rigid floors. Если продукт испытан в жёстком перекрытии 150 мм, это не означает автоматической возможности поставить его в любой гипсокартонный узел. Тип и толщина преграды являются частью огнестойкости.
14. Что происходит с трубой в манжете при пожаре
При нагревании пластиковая труба теряет жёсткость. Интумесцентный вкладыш манжеты расширяется и механически пережимает/заполняет образующийся канал. Поэтому критичны диаметр, количество слоёв расширяющегося материала, положение манжеты и расстояния до соседних проходок. Устанавливать меньшую манжету «с растяжкой» или большую «с запасом» нельзя без прямого допуска производителя.
15. Десять ошибок, из-за которых теряется расчётный EI
| Ошибка | Почему опасно | Правильный подход |
|---|---|---|
| Выбирать по слову «огнестойкий» | Само название материала не задаёт EI узла. | Проверять испытанную конфигурацию. |
| Считать EI характеристикой ведра герметика | Предел относится к проходке целиком. | Сверять стену, трубу, отверстие, глубины, подложку. |
| Манжета не того диаметра | Интумесцентный элемент может не закрыть проём по испытанной схеме. | Брать типоразмер и монтаж по таблице производителя. |
| Заменять FEF на минвату или наоборот | Меняется поведение проходящей изоляции. | Использовать только подтверждённую конфигурацию. |
| Не учитывать сторону установки манжеты | Для стены/перекрытия схемы могут отличаться. | Следовать монтажному чертежу. |
| Заполнять остаточный зазор монтажной пеной | Случайная пена не является компонентом испытанной проходки. | Использовать предусмотренный раствор/герметик/плиту. |
| Не герметизировать дым | Огонь может быть ограничен, но дым и горячие газы пройдут через щели. | Выполнить непрерывную герметизацию по системе. |
| Прокладывать новые кабели после сдачи без восстановления | Нарушается геометрия и заполнение проходки. | Каждое изменение оформлять и восстанавливать по системе. |
| Не маркировать проходку | Эксплуатация не понимает, что за система и какой EI. | Установить идентификационную маркировку по проекту/регламенту. |
| Смешивать компоненты разных систем | Нет подтверждения совместной работы. | Комплектовать одну испытанную систему либо иметь отдельное обоснование. |
16. Как принимать проходку после монтажа
| Этап контроля | Что фиксировать |
|---|---|
| До заделки | Фото отверстия, коммуникаций, маркировка труб/изоляции, размеры. |
| Материалы | Марки и партии всех компонентов системы. |
| Геометрия | Размер отверстия, расстояния, глубины заполнения, положение манжет/обёрток. |
| Монтаж | Соответствие чертежу производителя и проектному узлу. |
| После завершения | Сплошность герметизации, отсутствие незаполненных щелей, крепление. |
| Маркировка | Номер узла, система, требуемый EI, дата/исполнитель — если предусмотрено проектом и регламентом объекта. |
| Исполнительная документация | Фото, акты, паспорта/сертификаты и схема фактического исполнения. |
17. Нельзя заменять компонент только потому, что он тоже «огнестойкий»
Если проектная система содержит определённую плиту и определённый герметик, замена одного компонента меняет испытанную конструкцию. Совпадение цвета, плотности, основы или заявленного «EI 240» у другого материала не доказывает эквивалентность. Для согласования аналога нужна документация на альтернативную систему с тем же типом преграды и коммуникации.
Общий принцип замены системных материалов разобран в статье «Как заменить материал в проекте без нарушения требований».
18. Чем проходка отличается от огнезащиты воздуховода или металлоконструкции
У этих задач разные объекты нормирования. Для металлоконструкции часто рассматривают R, для ограждающей конструкции/проходки — E и I в соответствующей системе, для воздуховодов применяются свои критерии и методики. Нельзя переносить сертификат огнезащитного покрытия металла на узел трубы в стене.
Для общего понимания индексов см. статью «R, EI и REI без ошибок».
19. Что отправить ООО ССК для технического подбора
| Нужно прислать | Пример |
|---|---|
| Чертёж/фото преграды | Ж/б стена 200 мм, отверстие 250×250 мм. |
| Коммуникация | PE100 Ø110; сталь Ø76; кабельный лоток 200×50. |
| Изоляция | K-FLEX ST 19 мм / минвата 30 мм / без изоляции. |
| Требуемый предел | EI 60 / EI 90 / EI 120 по проекту. |
| Количество | Число проходок каждого типа. |
| Условия эксплуатации | Внутри/снаружи, влажность, движения в шве. |
| Проектная марка | Если уже указана — приложить спецификацию. |
| Требования к документам | Сертификаты, техлист, исполнительная документация по стандарту заказчика. |
20. Быстрый алгоритм проектировщика
- Определить требуемый предел огнестойкости преграды.
- Составить перечень всех коммуникаций в отверстии.
- Зафиксировать тип и толщину стены/перекрытия.
- Проверить диаметры, изоляцию и размер отверстия.
- Найти испытанную систему, покрывающую эти параметры.
- Перенести в проект точные компоненты, толщины, глубины и крепление.
- Не разрешать замены без документов на эквивалентную испытанную систему.
- Организовать фотофиксацию и приёмку до закрытия узла.
21. Источники
- K-FLEX Firestopping — официальный каталог
- K-FIRE COLLAR-E
- K-FIRE PIPE WRAP
- K-FIRE BOARD
- K-FIRE SEALANT A PLUS
- K-FIRE EX MORTAR
- Федеральный закон №123-ФЗ, статья 137 — КонсультантПлюс
- K-FLEX K-FIRE на tdssk.ru
- Нормативная база tdssk.ru
Актуализировано 17.09.2026. Показатели EI и области применения в статье приводятся как справочные примеры по официальному каталогу производителя. Перед закупкой и монтажом необходимо сверить российские документы на конкретную систему и проектный узел.
