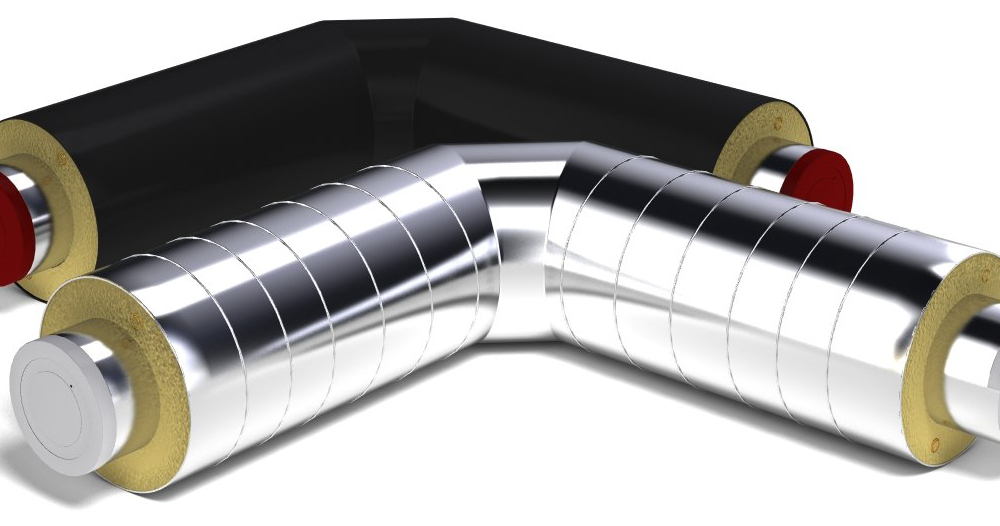

Раздел ППУ изоляция на tdssk.ru уже разделен на скорлупу, отводы, кожухи, бандажи, плиты и ППУ для колодцев. На объекте эти позиции работают как единая система: теплоизоляционный слой + фасонные элементы + защитная оболочка + крепеж + герметизация стыков.
Скорлупа ППУ
Скорлупа — жесткие цилиндрические сегменты пенополиуретана для монтажа на готовую трубу. Хабаровский завод трубной изоляции указывает диапазон внутренних диаметров 32–1420 мм и продольные/поперечные замки. ForPro для своей продукции приводит λ25=0,028 Вт/(м·К), плотность 60–65 кг/м³, диаметры 25–1220 мм и толщины 30–100 мм. Эти параметры относятся к конкретному производителю и не переносятся на всю ППУ-скорлупу.
Почему одной скорлупы недостаточно
Реальная трасса имеет повороты, тройники, переходы, фланцы, арматуру и опоры. Если прямые участки утеплены заводской скорлупой, а повороты режутся из остатков, растет количество швов и риск мостиков холода.
В комплекте прямые и фасонные элементы должны совпадать по наружному диаметру трубы, толщине ППУ и типу защитного покрытия.
Отводы ППУ
Производители применяют литьевые и сегментные отводы. Завод «Гермес» описывает оба варианта; ТМТ выпускает отводы с четвертями по продольной и поперечной кромке для стыковки со скорлупой.
На tdssk.ru в отводах ППУ есть варианты без покрытия, со стеклопластиком РСТ, фольгированным покрытием и в оцинкованном кожухе.
Защитный кожух — не теплоизоляция
Кожух защищает ППУ от механических и атмосферных воздействий, но не заменяет теплоизоляционный слой. Для прямой трубы, отвода, тройника и перехода нужны соответствующие фасонные элементы. Раздел Кожухи на tdssk.ru содержит прямые кожухи, окожушку отводов, переходов, тройников и торцевые заглушки.
Наружный диаметр готовой изоляции
Геометрически наружный диаметр теплоизоляции равен наружному диаметру трубы плюс две толщины ППУ. Для трубы 159 мм и скорлупы 50 мм это около 259 мм. Но кожух нельзя заказывать просто «259 мм»: нужно учесть конструктивный зазор, нахлесты и замки конкретного производителя.
Бандажи
Бандажи удерживают сегменты и покровный слой. Тип, ширина, шаг и способ замыкания должны соответствовать диаметру, покрытию и условиям эксплуатации. Универсального шага для всех систем нет.
Как выбрать наружное покрытие
| Вариант | Что учитывать |
|---|---|
| Без покрытия | Нужна последующая самостоятельная защита |
| Фольгированное | Температура покрытия, герметичность, механические нагрузки |
| Стеклопластик РСТ | Марка РСТ, стойкость, герметизация стыков |
| Оцинкованная сталь | Толщина металла, нахлест, фасонные элементы и крепеж |
На tdssk.ru РСТ-275Л прямо позиционируется в том числе для защиты теплоизоляции и изготовления ППУ-скорлуп.
Стыки — слабое место сегментной системы
- стык прямой скорлупы и отвода;
- переход диаметра;
- торец перед арматурой;
- опора или подвес;
- разрыв оцинкованной оболочки;
- участок с возможным попаданием воды.
Замковые кромки упрощают совмещение, но не отменяют требований производителя к герметизации и наружной защите.
Скорлупа ППУ и предизолированная труба — разные изделия
Сегментная скорлупа монтируется на существующий трубопровод. Стальная труба с заводской ППУ-изоляцией и оболочкой — отдельное изделие, для которого применяется своя нормативная база, включая ГОСТ 30732 в соответствующей области. Нельзя автоматически писать, что скорлупа соответствует ГОСТ 30732, если ее изготовитель выпускает ее по собственным ТУ.
Как должна выглядеть заявка
- наружный диаметр трубы;
- рабочая температура;
- расчетная толщина ППУ;
- длина прямых участков;
- количество и углы отводов;
- тройники и переходы;
- тип покрытия;
- кожухи прямых и фасонных участков;
- бандажи и крепеж;
- торцевые элементы;
- место монтажа;
- ТУ, сертификаты и паспорт партии.
Почему комплектовать лучше одновременно
Техническое преимущество — согласование геометрии. Можно заранее проверить наружные диаметры, стыки, количество фасонных деталей, покрытие и транспортный объем и не обнаруживать на объекте, что кожух рассчитан на другой габарит.
Перелинковка tdssk.ru
ППУ изоляция · Отводы ППУ · Кожухи · Бандажи · Плиты ППУ · ППУ для колодцев.
Вывод
Рабочая ППУ-система состоит не только из скорлупы. В нее входят прямые сегменты, отводы, защитная оболочка, крепеж и герметизированные стыки. Чем раньше все элементы сведены в одну спецификацию, тем меньше доработок на объекте.
