Как выбрать техническую изоляцию трубопроводов и оборудования: температура, теплопроводность, толщина и пожарные требования
Профессиональный подбор технической изоляции начинается не с бренда. Сначала определяют температуру среды и поверхности, назначение системы, диаметр или геометрию оборудования, температуру и влажность окружающего воздуха, требования к конденсату, теплопотерям, пожарной безопасности, механической защите и ремонтопригодности. После этого выбирают материал и рассчитывают толщину.
Первый вопрос — что должна делать изоляция
| Режим/конструкция | Основная задача | На что смотреть |
|---|---|---|
| Холодный трубопровод/холодильная система | Не допустить конденсации и ограничить теплоприток. | λ, сопротивление диффузии водяного пара, герметичность швов, расчётная толщина, непрерывность парозащитного слоя. |
| ОВиК и кондиционирование | Теплоизоляция, контроль конденсата, акустика. | Температурный диапазон, λ, парозащита, пожарные требования, качество монтажа. |
| Горячий трубопровод | Ограничить теплопотери и температуру наружной поверхности. | λ при расчётной температуре, максимальная температура применения, толщина, крепление и покровный слой. |
| Технологическое оборудование | Теплосбережение, безопасность персонала, возможность обслуживания. | Температура, геометрия, вибрация, съёмность системы, число слоёв, крепёж и оболочка. |
| Воздуховод с требованием огнестойкости | Сохранить нормируемые функции конструкции при пожаре. | Только испытанная система: EI, тип воздуховода, толщина огнезащиты, крепление и узлы. |
| Наружный трубопровод | Теплозащита плюс защита от осадков, УФ и механических воздействий. | Покровный слой/оболочка, герметизация, коррозионная совместимость, ремонтопригодность. |
Теплопроводность нельзя сравнивать без температуры
λ теплоизоляционного материала изменяется с температурой. Поэтому фразы «λ = 0,033» недостаточно: необходимо понимать, при какой средней температуре это значение заявлено. Для расчёта горячих систем используют характеристики материала при температурах, соответствующих условиям эксплуатации и методике расчёта.
Когда логичен вспененный каучук K-FLEX
Эластомерные материалы с закрытой ячеистой структурой особенно удобны на холодных инженерных системах, где критичны контроль конденсации и сопротивление диффузии водяного пара. В каталоге ООО ССК представлена линейка K-FLEX. Например, для K-FLEX ST производитель нормирует теплопроводность и высокий коэффициент сопротивления диффузии водяного пара, а рабочий диапазон зависит от формы изделия. Швы и стыки должны образовывать непрерывный герметичный контур; наружные системы требуют предусмотренного производителем покрытия.
Когда применяют минераловатную техническую изоляцию

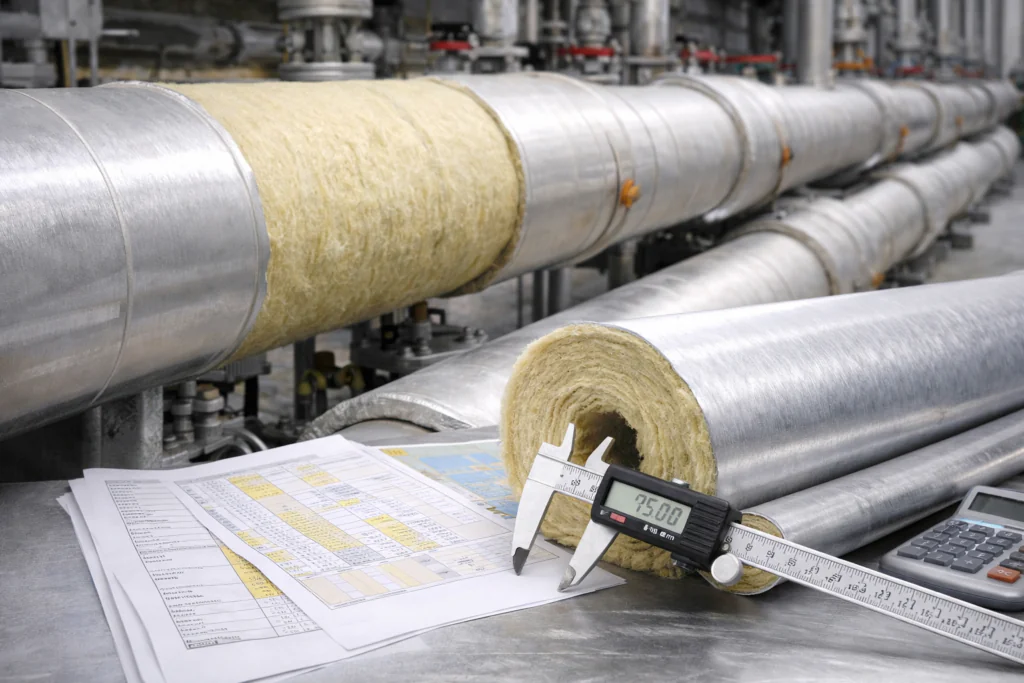

Минераловатные цилиндры, маты и плиты применяются на горячих трубопроводах, оборудовании, резервуарах, воздуховодах и других промышленных конструкциях в пределах характеристик конкретного изделия. В линейке ISOTEC есть цилиндры, прошивные маты и технические плиты с различной плотностью, теплопроводностью и максимальной температурой применения.
Почему ППУ, каучук и минеральную вату нельзя выбирать по одному показателю
| Материал/система | Сильная сторона | Что обязательно проверить |
|---|---|---|
| Эластомерная изоляция K-FLEX | Контроль конденсата, гибкость, закрытая ячеистая структура. | Температурный диапазон, λ, μ, толщину против конденсации, герметизацию и пожарный класс конкретного исполнения. |
| Минераловатные изделия ISOTEC | Широкий диапазон технических и высокотемпературных применений, разнообразие форм. | λ при расчётной температуре, предельную температуру, плотность, обкладку, крепление и покровный слой. |
| ППУ-скорлупы | Высокая теплозащитная эффективность и жёсткая форма для трубопроводов. | Температуру применения конкретной марки ППУ, толщину, стыки, наружное покрытие и пожарные ограничения. |
| Огнезащитная система | Подтверждённый предел R/EI/REI для заданного узла. | Протокол/сертификат, толщину, основание, крепёж, расход, узлы и область применения системы. |
Толщина должна рассчитываться
Толщину выбирают по задаче: нормируемая плотность теплового потока, ограничение теплопотерь, предотвращение конденсации, заданная температура наружной поверхности или технологические требования. Для проектирования систем тепловой изоляции используют действующую нормативную документацию, в том числе СП 61.13330.2012 с учётом его актуального статуса и изменений.
Огнестойкость: не путать материал и систему
НГ или другой показатель горючести характеризует материал/изделие; EI, R и REI характеризуют испытанную конструкцию. Если проект требует EI 60, EI 90 или EI 150 для воздуховода, недостаточно выбрать негорючую вату. Нужна система с подтверждённым пределом огнестойкости и соблюдением её толщины, крепежа и узлов. Подробнее — в статье «Как выбрать огнезащиту: R, EI и REI без ошибок».
Данные для заявки по технической изоляции
| Что сообщить | Пример данных |
|---|---|
| Объект и конструкция | Трубопровод, воздуховод, резервуар, аппарат, арматура. |
| Размер | Наружный диаметр трубы или размеры оборудования. |
| Температуры | Рабочая/максимальная температура среды, температура и влажность окружающего воздуха. |
| Условия | Помещение, улица, подземная прокладка, агрессивная среда, вибрация. |
| Задача | Теплопотери, конденсат, температура поверхности, огнестойкость, акустика. |
| Покрытие | Фольга, металлическая оболочка, полимерное покрытие или иное проектное решение. |
| Объём | Погонные метры/м², количество фасонных элементов и арматуры. |
Полезные разделы ООО ССК: техническая изоляция · База знаний · ISOTEC · K-FLEX.
Система важнее отдельного материала
Проект технической изоляции должен одновременно учитывать λ как функцию температуры, предельную температуру материала, диффузию водяного пара, конденсацию, крепёж, опоры, покровный слой, атмосферное воздействие, пожарные требования и ремонтопригодность. У холодной системы разрыв парозащитного контура способен привести к увлажнению даже при правильно рассчитанной толщине.
Как сравнивать λ
Сравнивать два материала по значениям, измеренным при разных температурах, некорректно. Например, ISOTEC МП-80 публикует λ10 0,033, λ25 0,035, λ125 0,048 и λ300 0,082 Вт/(м·К). Рост λ с температурой должен учитываться в расчёте горячей изоляции.
Горючесть и огнестойкость
НГ характеризует реакцию материала на огонь в соответствующей классификации. EI, R и REI относятся к конструкции. Если для воздуховода требуется EI 90, проектировщик должен выбрать испытанную систему с подтверждённой толщиной, креплением и узлами — просто заменить её любым негорючим матом нельзя.
Монтажный чек-лист
Контролируются марка и толщина; подготовка поверхности; раскладка слоёв и перекрытие швов; отсутствие недопустимого обжатия; герметичность холодной системы; опоры и тепловые мосты; покровная оболочка; герметизация наружных швов; съёмные элементы на арматуре; фотофиксация до закрытия.
Проверено по первичным источникам: официальные технические материалы ISOTEC и K-FLEX; нормативные требования к проектированию тепловой изоляции необходимо применять в актуальной редакции и в пределах области действия документа.
