В статье:
- Рабочий шов, деформационный шов и трещина — разные задачи
- Гидрошпонка Ультрабанд: защита, которую закладывают до бетонирования
- Бентонитовый шнур УЛЬТРАПЛАТ: набухание не равно компенсации перемещений
- Инжектосистема и Кальматрон-Инжект: не перепутать комплект и материал
- Кальматрон-Шовный: где уместен цементный ремонт
- Лента Ультрабанд-Дефшов и клей: система работает целиком
- Ввод трубопровода: два зазора, два разных элемента защиты
- Рекомендуемый контроль до закрытия шва
- Как составить заявку на гидроизоляцию швов
- Вопросы проектировщиков, подрядчиков и снабжения
- Источники и границы применения
На чертеже все линии выглядят одинаково, но одна обозначает перерыв бетонирования, другая — деформационный шов, третья — проход коммуникации. Закупить для них один «герметизирующий материал» невозможно без потери смысла проекта. Ошибка обычно обнаруживается поздно: бетон уже набрал прочность, шпонка недоступна, а поступление воды продолжается.
Подбор следует начинать с двух вопросов: должен ли узел перемещаться и на каком этапе строительства его ещё можно герметизировать? Затем определяют давление воды, материал контактных поверхностей и доступ к ремонту. Такой порядок особенно важен для резервуаров, фундаментов, подземных помещений и паркингов, где повторное вскрытие узла может оказаться дороже всей первоначальной поставки.
Рабочий шов, деформационный шов и трещина — разные задачи
Рабочий шов появляется на границе этапов бетонирования. Деформационный шов предусматривает разделение частей сооружения и расчётные перемещения. Трещина — дефект или результат работы конструкции, который необходимо оценить отдельно: по одному внешнему виду нельзя надёжно признать её неподвижной. Производитель КАЛЬМАТРОН выделяет специальные решения для деформационных швов и отдельно ограничивает применение цементного шовного материала. [1], [2]
| Узел | Что установить до подбора | Направление решения |
|---|---|---|
| Рабочий шов нового бетонирования | Геометрия, порядок захваток, напор, место в арматурном каркасе. | Закладная гидрошпонка, набухающий профиль или предусмотренная проектом инъекционная система. |
| Деформационный шов | Перемещения по направлениям, ширина раскрытия, давление и защита рабочей зоны. | Профиль или лента, способные работать в расчётной схеме данного шва. |
| Неподвижная трещина или статичное сопряжение | Причина, глубина, прочность кромок, наличие водопритока. | Специализированный шовный ремонт либо инъекционная технология по обследованию. |
| Ввод трубы через гильзу | Отдельно стыки «бетон — гильза» и «гильза — труба», перемещения и обслуживаемость. | Комбинация защиты закладного элемента и уплотнения проходящей трубы. |
| Активно протекающий участок | Безопасность доступа и путь воды, а затем подвижность и состояние узла. | Сначала технологическое управление водопритоком; постоянное решение выбирают после диагностики. |

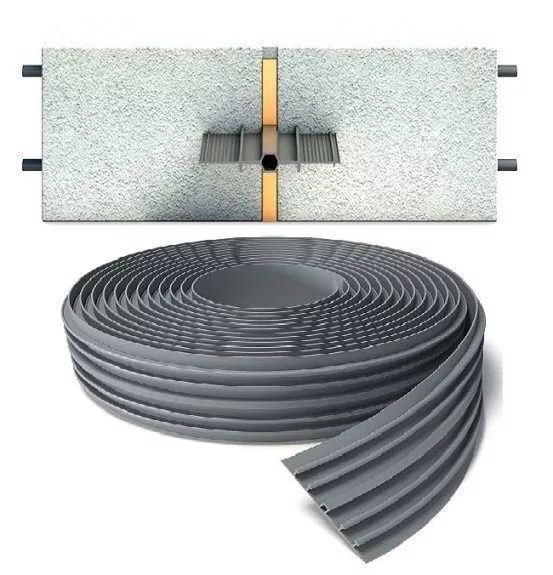

Гидрошпонка Ультрабанд: защита, которую закладывают до бетонирования
Гидрошпонки Ультрабанд предназначены для технологических и деформационных швов бетонных и железобетонных подземных сооружений. Одна часть профиля замоноличивается в первую секцию, другая — в следующую. Типоразмер и положение должны соответствовать узлу; производитель предусматривает разные способы крепления для разных видов шпонок. [3]
Практическое следствие для закупки: длина рулона ещё не описывает комплект. Нужны обозначение профиля, углы и пересечения, схема стыковки, крепления и порядок установки на захватках. Наиболее опасен не недостаток нескольких метров, а поставка похожего по ширине профиля с другой рабочей геометрией. Такая замена требует проверки проекта, а не решения кладовщика.
Производитель рекомендует заранее изготавливать угловые элементы, а на площадке преимущественно выполнять линейные соединения. Это стоит учитывать в графике: сложные пересечения желательно согласовать до отгрузки. Согнутую при перевозке шпонку нельзя автоматически считать пригодной после произвольного нагревания — опубликованная инструкция запрещает тепловую правку деформаций. [3]
Бентонитовый шнур УЛЬТРАПЛАТ: набухание не равно компенсации перемещений
УЛЬТРАПЛАТ — набухающий бентонитовый профиль. При контакте с водой он увеличивается в объёме; при выборе и монтаже важно обеспечить предусмотренное производителем обжатие бетоном и положение в узле. Это не свободно висящий герметик и не универсальный заменитель деформационной гидрошпонки. [4]
В рабочем задании нужно показать не только линию шнура, но и окончания, пересечения, обход закладных и примыкание к другим элементам гидроизоляции. Отдельно предусматривают защиту до следующего бетонирования. Ответственный за приёмку должен увидеть смонтированный контур, пока он доступен, а не получать сведения о нём только после закрытия опалубки.
Сравнивая предложения на набухающие профили, нельзя выбирать исключительно по проценту увеличения объёма. Для конкретного узла важнее совместимость со средой, геометрия и ограничения монтажа. Чем больше рекламная величина набухания, тем лучше — недостаточный критерий закупки.
Инжектосистема и Кальматрон-Инжект: не перепутать комплект и материал
Инжектосистема КАЛЬМАТРОН — система трубок и вспомогательных элементов для последующего нагнетания состава. Кальматрон-Инжект — отдельный материал. Созвучные названия не означают, что система и сухая смесь являются одним товаром либо автоматически подходят друг к другу в любом проекте.
В опубликованной инструкции Инжектосистемы для рабочего участка трубки установлена длина не более 6 м, шаг крепления — 200–300 мм. Эти параметры важны для разбивки контура, однако не заменяют проектной схемы инъектирования и согласования нагнетаемого состава. [5]
| Что должно быть на схеме | Зачем это подрядчику | Что проверить снабжению |
|---|---|---|
| Отдельные рабочие участки | Чтобы каждый участок можно было идентифицировать и обслужить. | Поставлен ли полный набор соединений и выводов для указанного числа участков. |
| Доступные точки подключения | Чтобы не вскрывать отделку или бетон ради подключения. | Учтены ли монтажные коробки и другие элементы, не входящие в стандартную поставку. |
| Маркировка выводов | Чтобы не перепутать контуры разных захваток. | Предусмотрены ли бирки и исполнительная схема. |
| Допустимый инъекционный материал | Чтобы технология соответствовала системе трубок и дефекту. | Точное наименование, документы и совместимость, а не только слово «инъект». |
Наличие трубки — это возможность выполнить предусмотренную операцию, а не документальное подтверждение герметичности. Также нельзя заранее обещать неограниченное число повторных инъекций: такая возможность зависит от самой системы, состава и технологии. Рабочее давление, последовательность и критерий завершения нагнетания должны быть заданы для объекта.
Кальматрон-Шовный: где уместен цементный ремонт
Кальматрон-Шовный используют для предусмотренных изготовителем швов, трещин и сопряжений. Производитель прямо исключает его применение для деформационных швов. Это принципиальная граница: жёсткая ремонтная заделка не должна блокировать предусмотренное движение частей конструкции. [2]
Для статичного дефекта сначала подтверждают состояние бетона и допустимость разделки. Нельзя превращать рекомендацию о подготовке штрабы в разрешение резать арматуру или ослаблять несущий элемент. Если обследование показывает развитие трещины, изменяется не только марка смеси — пересматривается сама технология ремонта.
Документ «Инструкция Кальматрон-Шовный» следует включить в комплект производственной документации. Для выбора между шовным ремонтом и конструкционной смесью полезен существующий разбор дефектов бетона. При постоянном поступлении воды отдельно рассматривают предварительную остановку течи.
Лента Ультрабанд-Дефшов и клей: система работает целиком
Для приклеиваемой системы сопоставляют ленту Ультрабанд-Дефшов и системный клей. Производитель описывает их совместное применение; применение клея с другой лентой требует консультации. В инструкции центральную зону ленты оставляют без клеевого покрытия, а требования к подготовке основания относятся ко всей системе, а не только к рулону. [6], [7]
При заказе необходимо отличать общую ширину ленты от рабочей зоны компенсации и площадей приклейки. Смета «длина шва × цена метра ленты» неполна: нужны клей, подготовка поверхностей, углы и переходы, защита, доступ для монтажа и контроль. Применимость к заданным перемещениям и напору подтверждают узлом производителя и проектом, а не общим словом «эластичная».
Не смешивайте допуски: стойкость самой ленты к эксплуатации не даёт разрешения приклеивать её при любой температуре или по мокрому основанию. Ограничения клея, основания и процесса монтажа проверяют отдельно.
Ввод трубопровода: два зазора, два разных элемента защиты
В типовом решении КАЛЬМАТРОН вокруг закладной стальной гильзы предусматривается УЛЬТРАПЛАТ, а проходящая внутри труба получает отдельное сальниковое уплотнение. Дополнительно рассматриваются обработка сопряжения с бетоном и покрытие прилегающей поверхности. Решение наглядно показывает: герметизация «трубы в стене» не сводится к одной кольцевой заделке. [8]
| Граница узла | На что обратить внимание | Ошибочная подмена |
|---|---|---|
| Бетон — наружная поверхность гильзы | Закладной элемент и его сопряжение с гидроизоляцией стены. | Закрыть только видимую кромку, не разобрав путь воды. |
| Гильза — рабочая труба | Перемещения, тип уплотнения, возможность обслуживания и замены трубы. | Жёстко замонолитить обслуживаемый проход без проектного решения. |
| Поверхность стены вокруг ввода | Непрерывность покрытия и переход к материалам узла. | Считать локальное уплотнение заменой всей защиты стены. |
| Действующий протекающий ввод | Обследование, безопасный доступ и порядок управления водопритоком. | Использовать монтаж нового ввода как инструкцию ремонта любого старого. |
Рекомендуемый контроль до закрытия шва
Самый полезный момент контроля — до того, как узел становится скрытым. Предлагаемая ниже таблица помогает подготовить производственный чек-лист; конкретные формы актов и обязательные операции определяют проект и организация строительства. Нормативную основу защитных и изоляционных работ рассматривают совместно с СП 28.13330.2017 и СП 71.13330.2017. [9], [10]
| Этап | Что зафиксировать | Почему после бетонирования будет поздно |
|---|---|---|
| До поставки | Утверждённый профиль или система, комплектность, действующая инструкция. | Несовместимый элемент окажется уже заложен в конструкцию. |
| После раскладки | Соответствие оси шва, непрерывность, углы, окончания и выводы. | Скрытая геометрия не видна при поверхностном осмотре. |
| Перед закрытием | Крепление, чистота, отсутствие повреждений; фото с привязкой к осям. | Источник дефекта может оказаться недоступен без вскрытия. |
| При следующей захватке | Состояние открытой части закладных и сохранение положения. | Смещение и загрязнение ухудшают работу запроектированного узла. |
| При приёмке | Исполнительная схема, результаты предусмотренного контроля и испытаний. | Без схемы трудно локализовать проблему и организовать обслуживание. |
Как составить заявку на гидроизоляцию швов
Для систем гидроизоляции швов КАЛЬМАТРОН направьте план и сечения узлов, назначение шва, его протяжённость, расчётные перемещения, давление воды, среду контакта и этап строительства. Для вводов нужны размеры трубы и гильзы, материал и условия обслуживания. Для ремонта — фотографии и сведения об обследовании. Укажите, какие компоненты уже заложены проектом и разрешено ли рассматривать альтернативу.
Поставку удобнее разбивать по захваткам с сохранением маркировки. Отдельно считать угловые детали, соединения, клей и оборудование, которое не входит в набор. Для резервуара или подземного паркинга это позволяет заранее увидеть незакомплектованный узел, а не обнаружить его в день бетонирования. Общая логика комплектования ёмкостного сооружения приведена в статье о гидроизоляционной системе резервуара.
Вопросы проектировщиков, подрядчиков и снабжения
Что лучше: гидрошпонка или бентонитовый шнур?
Универсального победителя нет. Выбор зависит от вида шва, перемещений, этапа монтажа и проектного решения. Сравнивать следует работоспособность узла, а не цену метра.
Можно ли заделать деформационный шов Кальматрон-Шовным?
Нет: это противоречит опубликованному ограничению производителя. Требуется решение, рассчитанное на движение узла.
Можно ли купить только ленту, а клей взять другой?
Только после подтверждения совместимости системы и согласования с проектом. Похожее назначение клея не подтверждает одинаковую работу в водонагруженном узле.
Инжектосистема избавляет от испытаний резервуара?
Нет. Она является элементом технологии, а приёмку сооружения проводят по установленной для объекта программе.
Почему важна исполнительная схема?
Она связывает скрытые элементы, контуры и выводы с конкретным местом сооружения. Без неё будущая локализация и ремонт становятся значительно сложнее.
Источники и границы применения
Технические сведения сверены 23 сентября 2026 года. Числа, привязанные к конкретной марке, относятся только к ней. Рекомендации по комплектации и организации контроля носят инженерно-справочный характер и не заменяют проект производства работ.
- КАЛЬМАТРОН: типовое решение гидроизоляции деформационных швов.
- КАЛЬМАТРОН: Кальматрон-Шовный, назначение и ограничения.
- КАЛЬМАТРОН: гидрошпонки Ультрабанд, монтаж и выбор профиля.
- КАЛЬМАТРОН: бентонитовый шнур УЛЬТРАПЛАТ.
- КАЛЬМАТРОН: Инжектосистема, состав и инструкция.
- КАЛЬМАТРОН: эластичная лента Ультрабанд-Дефшов и технология системы.
- КАЛЬМАТРОН: клей Ультрабанд-Дефшов.
- КАЛЬМАТРОН: типовое решение гидроизоляции вводов трубопровода.
- Росстандарт: СП 28.13330.2017 «Защита строительных конструкций от коррозии».
- Росстандарт: СП 71.13330.2017 «Изоляционные и отделочные покрытия».
Справочная информация. Применение материала, расчёт конструкции, допуск к работам и приёмка определяются проектом, условиями объекта и документами производителя на поставляемое исполнение. Статья не заменяет обследование, расчёт, технический лист, регламент или паспорт партии.
